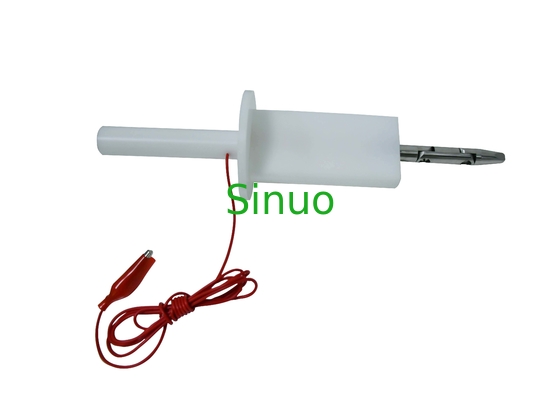

Dito standard della prova dell'acciaio inossidabile IPXXB di IEC 61851-1 con il morsetto a coccodrillo
| Model: | SN2210-2 | Name: | Dito standard della prova |
| A-A Section diameter: | Ф50 (millimetro) | A-A Section width: | 20±0.2 (millimetro) |
| Fingertip taper: | 14 o 0 -10 ' | Fingertip to baffle: | 180±0.2 (millimetro) |
| Baffle diameter: | Ф75±0.2 (millimetro) | Baffle thickness: | 5±0.5 (millimetro) |
| High Light: | Dito standard della prova di IPXXB,Dito standard della prova di acciaio inossidabile,Dito standard della prova del morsetto a coccodrillo |
||
Dito standard della prova dell'acciaio inossidabile IPXXB di IEC 61851-1 con il morsetto a coccodrillo
Panoramica del prodotto:
Ciò è un dito della prova di precisione fatto secondo IEC61032 la figura 2 sonda B, della prova è richiesta dalle clausole 8 e 12,4 di IEC 61851-1, ecc.
Applicazione:
Questa sonda è intesa per verificare la protezione di base contro accesso alle parti pericolose. Inoltre è usata per verificare la protezione contro accesso con un dito.
Questa sonda del dito della prova consiste del dito, del dito, della base e della maniglia isolata che simula le caratteristiche della mano umana. Ha due giunti mobili, che possono essere curvati a 90°.
Parametri tecnici:
| Modello | SN2210-2 |
| Nome | Dito standard della prova |
| 1 unito | 30±0.2 (millimetro) |
| 2 uniti | 60±0.2 (millimetro) |
| Lunghezza del dito | 80±0.2 (millimetro) |
| Punta delle dita da confondere | 180±0.2 (millimetro) |
| Cilindrico | R2±0.05 (millimetro) |
| Sferico | S4±0.05 (millimetro) |
| Punta delle dita che taglia angolo smussato | 37o 0 -10 ' |
| Conicità della punta delle dita | 14 o 0 -10 ' |
| Diametro del dito della prova | Ф12 0 -0,05 (millimetri) |
| Diametro di A-A Section | Ф50 (millimetro) |
| Larghezza di A-A Section | 20±0.2 (millimetro) |
| Diametro del deflettore | Ф75±0.2 (millimetro) |
| Spessore del deflettore | 5±0.5 (millimetro) |
Personalizzabile:
Può essere usato per il collaudo a scosse anti-elettrico una volta fornito di morsetto a coccodrillo. O usato per la prova di protezione di recinzione quando foro filettato aperto di M6 all'estremità della maniglia per collegarsi con una tirata e per spingere il dinamometro per raggiungere forza specifica.
