IEC 60335-2 Sonde di prova rigida 11 con forza 50N
| Probe Tip Length (mm): | 20 ±0.05 | Probe Length (mm): | 80±0.2 |
| Probe Tip Cylindrical: | 27-37° | Probe Tip Spherical: | 4-14° |
| Guard Thickness (mm): | 5±0.5 | Force Range: | 0~50N |
| High Light: | Sonda rigida della prova del dito di IEC 60335-2,sonda della prova del dito 75N |
||
IEC 60335-2 Sonde di prova rigida 11 con forza 50N

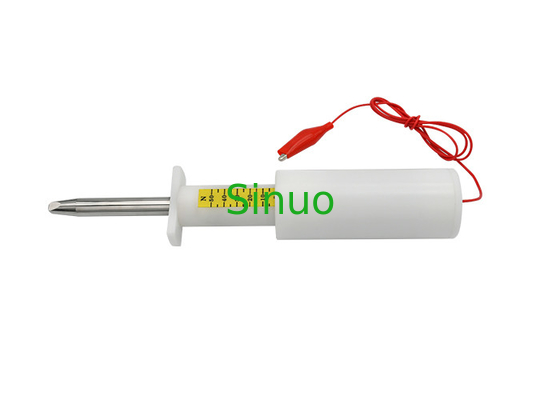

Informazioni sul prodotto per la sonda di prova rigida a dita 11:
Questa sonda rigida per le dita è conforme al requisito standard della clausola 22 della IEC IEC 60335-2-6, della clausola 22 della IEC 60335-2-9, della IEC 61032 figura 7, dispositivo 11, della IEC 60884-1, della IEC 60598-1, della IEC 60335-1 clausola 22.11Si utilizza per verificare la protezione delle persone contro l'accesso a parti pericolose e per verificare il rinforzo meccanico delle aperture dell'alloggiamento o delle barriere interne.
Questa sonda ha la possibilità di applicare la forza da 0 a 50 N con una risoluzione minima di 5 N e è dotata di una pinza alligatoria sul retro per controllare la continuità durante la prova.La parte del dito di questa sonda è fatta di acciaio inossidabile, la parte del manico e la faccia di arresto sono di nylon.
Parametri tecnici per la sonda di prova a dita rigide 11:
| Lunghezza della punta della sonda (mm) | 200 - Zero.05 |
| Radius cilindrico della punta della sonda (mm) | R2±0.05 |
| Radius sferico della punta della sonda (mm) | R4±0.05 |
| Angolo cilindrico della punta della sonda (°) | 37o0 -10 ¢ |
| Angolo sferico della punta della sonda (°) | 14o0 -10 ¢ |
| Diametro della sonda (mm) | F120 - Zero.05 |
| Lunghezza della sonda con punta (mm) | 80±0.2 |
| Materiale della sonda sfera | Acciaio inossidabile |
| Diametro della protezione (mm) | F50 |
| Spessore della protezione (mm) | 5±0.5 |
| Manipolazione materiale | Fabbricazione a partire da fibre sintetiche |
| Distanza di forza | 0~50N |
| Risoluzione globale | 5N |
Procedure di prova e funzionamentoPer la sonda di prova a dita rigide 11:
Si prega di consultare le norme pertinenti.
Spingere la superficie superiore della maniglia verso la linea di forza richiesta, quindi la forza richiesta è raggiunta.
Per verificare se le parti vive sono state toccate, la sonda è dotata di una clip alligatore, consigliato di lavorare con il nostro dispositivo sperimentale di sonda anti-urto o un indicatore di tensione 40 ~ 50V.
