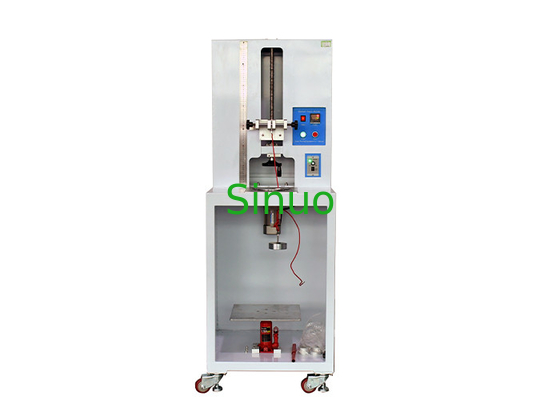

Attrezzatura di prova terminale del veicolo elettrico di IEC 62196-1 per le prove meccaniche sui terminali

MOQ: 1
prezzo: Customized
Imballaggio standard: cassa del compensato
Periodo di consegna: 30 GIORNI
Metodo di pagamento: T/T
Capacità di approvvigionamento: 1 messo al mese
Dettagli Informazioni
Descrizione del prodotto
Informazione dettagliata
Luogo di origine
La Cina
Marca
Sinuo
Certificazione
Calibration Certificate (Cost Additional)
Numero di modello
SNQC1012
Alimentazione elettrica:
AC220V, 60Hz
Stazione di prova:
Singolo
Tasso di prova:
(10±2) giri/min
Diametro di rotazione:
75mm
Metodo di controllo:
Controllo dei bottoni
Tempi della prova:
1-999999times
Peso del carico:
0.4-70.3Kg
Altezza della prova:
260-660mm
Evidenziare:

Attrezzatura di prova terminale del veicolo di IEC 62196-1

,

attrezzatura di prova terminale del veicolo elettrico di 75mm

Descrizione del prodotto



Prove meccaniche terminali dell'attrezzatura di prova del veicolo elettrico di IEC 62196-1 sui terminali



Informazioni di prodotto per l'attrezzatura di prova terminale del veicolo elettrico:



Questa macchina di prove si conforma la clausola 13.3.1 fig12 di 62196-1:2020 di IEC, la tabella 3, ecc. È usata per elaborare le prove meccaniche sui terminali, per il giudizio se la progettazione e la struttura di nuovi terminali misura con i nuovi conduttori e del minimo e delle sezioni trasversali di massimo è buono. Inoltre, inoltre è usato per controllare se il terminale di vite di serraggio può sopportare lo sforzo nella fase di uso normale.


I tempi difficili possono essere prestabiliti prima della prova e la macchina della prova si fermerà automaticamente con l'allarme di completamento quando i tempi prestabiliti della prova sono raggiunti.



Parametri tecnici per l'attrezzatura di prova terminale del veicolo elettrico:



Nome di parametro Dati di parametro
Alimentazione elettrica AC220V, 60Hz
Stazione di prova Singolo
Frequenza delle prove (10 ± 2) r/min
Diametro della rotazione 75mm
Tempi della prova 1-999999times
Peso del carico 0.4-70.3Kg
Altezza della prova 260-660mm regolabili
Diametro della boccola 6.5mm, 9.5mm, 13mm, 14.5mm, 15.9mm, 19.1mm, 22.2mm, 25.4mm, 28.6mm, 31.8mm, 38.1mm, 44.5mm
Dimensioni & peso dell'attrezzatura L 600mm* W 600mm * H1680mm, approssimativamente 350KG


Punti normali della prova per l'attrezzatura di prova terminale del veicolo elettrico:



●Metta i cicli di prova secondo il tempo della prova, la clausola 13.3.1 di 62196-1:2020 di IEC richiede la durata della prova è min 15, uguagliano (150 ± 30) ai cicli. (Se l'operatore deve cambiare i cicli di prova, l'operatore deve premere il bottone di RST sul al contrario di per eliminare i cicli di prova precedentemente stabiliti)

●Premi il bottone «di INIZIO», l'attrezzatura inizia a provare, la piattaforma girevole gira alla velocità di (10 il ± 2) r/min, quando i cicli di prova raggiungono il valore stabilito, la prova si ferma automaticamente con un richiamo udibile (operatore può premere il bottone «di ARRESTO» durante la prova per fermare la prova).

●Premi il bottone di RST sul al contrario dell'annullamento il richiamo sano. Dopo la prova, tagli l'alimentazione elettrica.



Tabella di distribuzione del peso per l'attrezzatura di prova terminale del veicolo elettrico:



Peso con il gancio 0.4kg*1, 0,7 kg*1, 0,9 kg*1, 1,4 kg*1, 2 kg*1, 4,5 kg*1, 9,5 kg*1, 19,5 kg*1, 24,2 kg*1
Peso con il foro 0,7 kg*4, 0,8 kg*2, 0,9 kg*3, 3.2kg*1, 4,5 kg*1, 4,6 kg*1, 25 kg*1
Come a combinate il peso:
0.4kg serracavo 0.4kg+small
0.7kg serracavo 0.7kg+small
0.9kg serracavo 0.9kg+small
1.4kg serracavo 1.4kg+small
2.0kg serracavo 2.0kg+small
2.9kg serracavo 2+0.9+small
4.5kg serracavo 4.5kg+small
6.8kg 4,5 serracavo di chilogrammo +0,9 chilogrammo +0,7 kg*2+small
9.5kg 9,5 serracavo di chilogrammo +small
10.4kg 9,5 serracavo di chilogrammo +0,9 chilogrammo +small
14kg 9,5 serracavo di chilogrammo +4,5 chilogrammo +small
15kg 9,5 serracavo di chilogrammo +0,9 chilogrammo +0,7 chilogrammo *2+3.2 chilogrammo +small
16.8kg 9,5 serracavo di chilogrammo +4,5 chilogrammo +0,7 kg*4+small
20kg 9,5 serracavo di chilogrammo +4,6 chilogrammo +4,5 chilogrammo +0,7 kg*2+small
22.7kg 9,5 serracavo di chilogrammo +4,5 chilogrammo +4,6 chilogrammo +0,9 kg*3+0.7 kg*2+small
50kg serracavo 24.2kg+25kg+0.8kg+large
70.3kg serracavo 19.5kg+24.2kg+25kg+0.8kg+0.8kg+large

Attrezzatura di prova terminale del veicolo elettrico di IEC 62196-1 per le prove meccaniche sui terminali 0

Attrezzatura di prova terminale del veicolo elettrico di IEC 62196-1 per le prove meccaniche sui terminali 1

Attrezzatura di prova terminale del veicolo elettrico di IEC 62196-1 per le prove meccaniche sui terminali 2
