IEC60068-2 Camera di prova ambientale a umidità costante a temperatura ambiente 60 m³
Standard per la camera di prova ambientale walk-in a temperatura costante e umidità 60 m³:
IEC60068-2-78:2012 "Test ambientali-Parte 2-78: Test-Test cabina: caldo umido, stato stazionario, IDT"
IEC60068-2-30:2005 “Test ambientali-Parte 2-30: Test-Test Db: Caldo umido, ciclico (ciclo 12h+12h), IDT”
IEC60068-2-2:2007 "Test ambientali-Parte 2-1: Test- Test B-Calore secco, IDT"
IEC60068-2-1:2007 "Test ambientali-Parte 2-1: Test-Test A: Freddo, IDT"
Panoramica del prodotto per la camera di prova ambientale a temperatura costante e umidità walk-in 60 m³:

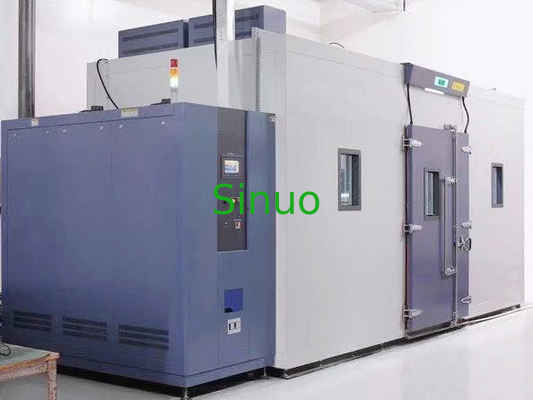

Questa camera di prova walk-in simula l'ambiente variabile di temperatura e umidità per i prodotti o i materiali.È ampiamente utilizzato nel test di adattabilità di apparecchiature elettriche, elettroniche, strumenti e contatori e altre parti del prodotto in condizioni di alta e bassa temperatura e ambiente umido durante lo stoccaggio, il trasporto e l'utilizzo, per determinare l'adattabilità alla temperatura dei prodotti o materiali di cui sopra ad alta e bassa temperatura e ambiente umido, in particolare per i cambiamenti di elettrificazione del prodotto nelle prestazioni e nelle proprietà meccaniche.
Parametro tecnico per la camera di prova ambientale a temperatura costante walk-in 60m³:
| 1.Nome del prodotto | Camera di prova a temperatura e umidità costante walk-in |
| Modalità | SN886-60 m3 |
| 2. Istruzioni applicabili | |
| 2.1.Gamma applicabile | Questa apparecchiatura è adatta per test di affidabilità della simulazione ambientale di vari prodotti elettrici ed elettronici e altri prodotti, parti e materiali, come temperatura alta e bassa costante, cambiamento graduale e test di ciclo. |
| 2.2.Restrizioni ai test di sicurezza |
A) Test e stoccaggio di campioni di sostanze infiammabili, esplosive e volatili B) Test di campioni di sostanze corrosive, test e conservazione di campioni biologici C) Test e conservazione di campioni di sorgenti di forti emissioni elettromagnetiche |
| 3. Volume e dimensioni | |
| 3.1.Volume effettivo | 60 m³ |
| 3.2.Dimensioni della scatola interna | L5000mm *P4000mm*H3000mm |
| 3.3.Dimensioni della scatola esterna |
Circa W5700 mm * D5000 mm * H3200 mm (escluse le dimensioni dell'unità) Promemoria: fare riferimento al progetto finale e confermare le tre viste per le dimensioni esterne |
| 4. Prestazioni | |
| 4.1.Metodo di raffreddamento | Raffreddamento ad acqua |
| 4.2.Intervallo di temperatura | -50°～ 80°C |
| 4.3.Gamma di umidità | 30%-98% umidità relativa |
| 4.4.Fluttuazione di temperatura/umidità | ±2℃ / ±2,0%UR |
| 4.5.Precisione della risoluzione della temperatura | 0,01℃ |
| 4.6.Precisione della risoluzione dell'umidità | 0,01 dx |
| 4.7.Uniformità della temperatura | ≤2℃ |
| 4.8.Uniformità dell'umidità | < 75%UR:±3%UR;>75%UR±5%UR |
| 4.9.Tempo di riscaldamento | RT～80℃≤90min |
| 4.10.Tempo di raffreddamento | RT～-50℃≤130min |
| 4.11.Aumento e abbassamento della temperatura oltre il limite | ≤±1℃ |
| 4.12.Situazione di carico | 4KW (Capacità generatrice di calore del campione) |
| 4.14.Standard di prova |
IEC60068-2-1:2007 "Test ambientali-Parte 2-1: Test-Test A: Freddo, IDT" IEC60068-2-2:2007 "Test ambientali-Parte 2-1: Test- Test B-Calore secco, IDT" IEC60068-2-78:2012 "Test ambientali-Parte 2-78: Test-Test cabina: caldo umido, stato stazionario, IDT" IEC60068-2-30:2005 “Test ambientali-Parte 2-30: Test-Test Db: Caldo umido, ciclico (ciclo 12h+12h), IDT” |

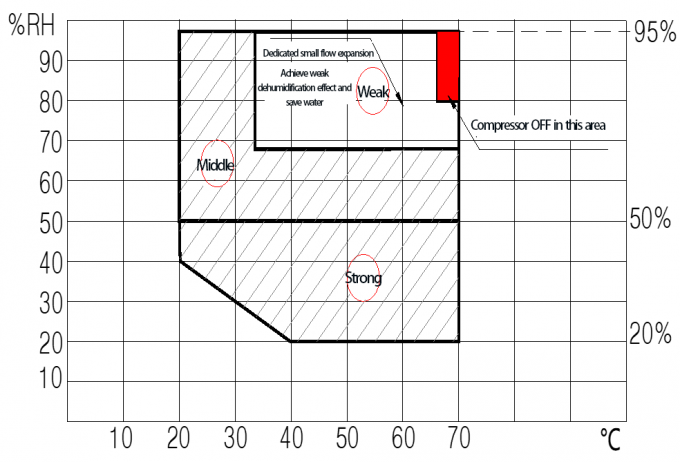

| 4.15.Diagramma schematico di temperatura e umidità |
PS: Umidità standard 20%~95% HR |
| 5.Struttura e materiale | |
| 5.1 Materiale scatola esterna | Adotta vernice nano-cottura non statica avanzata per piastre in acciaio freddo e caldo |
| 5.2.Materiale scatola interna | Piastra in acciaio inossidabile SUS304 |
| 5.3.Materiali per l'isolamento termico | Poliuretano espanso rigido resistente alle alte temperature e al fuoco |
| 5.4.Striscia di tenuta del telaio della porta | Striscia di tenuta in gomma siliconica |
| 5.5.Porta della camera | Porte a due ante con apertura verso l'esterno, il telaio e il bordo dell'anta sono dotati di riscaldatori elettrici e canaletta di sfioro |
| 5.6.Finestra di osservazione in vetro con riscaldamento elettrico |
Quantità: 2 Luogo: Sulla porta della sala prove (o nel luogo designato dal cliente) Forma: vetro rinforzato sottovuoto a 3 strati con elemento riscaldante antiappannamento incorporato |
| 5.7.Illuminazione | Lampada a risparmio energetico antideflagrante resistente alle alte e basse temperature |
| 5.8.Porta di bilanciamento della pressione | Tutto in lega di alluminio con linea anti-sudore 4 set di finestre a pressione autoripristinanti |
| 5.9.Cuscinetto del peso | Carico di laboratorio: 1000 kg |
| 5.10.Foro campione |
Un foro con un diametro di φ100mm sulla parete sinistra della camera e dotato contemporaneamente di un tappo isolante in gomma e di una copertura in gomma.
|

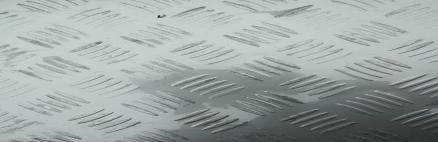

| 5.11.Pavimento antiscivolo |
Il pavimento adotta un design antiscivolo in acciaio inossidabile da 4,0 mm per evitare lesioni al personale durante le operazioni interne.
|
| 5.12 Drenaggio |
Il pavimento è progettato con una vasca di drenaggio,
e la camera di prova non ha acqua all'interno dopo la fine del test ad alta temperatura e umidità
|
| 5.13 Coppa del piede |
La coppa del piede della scatola elettrica adotta un cuscinetto in gel di silice per assorbire gli urti e proteggere il compressore e la saldatura del tubo di rame
|
| 5.15.Rumore di tutta la macchina | ≦80 dB |
| 6. Impianto di climatizzazione | |
| 6.1.Metodo della temperatura costante | Adottare il metodo del bilanciamento del freddo |
| 6.2.Principio di funzionamento del risparmio energetico |
Metodo convenzionale a umidità costante:Quando la temperatura effettiva raggiunge la temperatura impostata, la capacità di raffreddamento del compressore rimane invariata e il metodo di riscaldamento viene utilizzato per compensare la capacità di raffreddamento del compressore per ottenere l'equilibrio della temperatura nel box. Metodo di bilanciamento del freddo:Quando la temperatura effettiva raggiunge il valore impostato, l'uscita dell'elettrovalvola del freddo viene controllata dal controller PID e la temperatura nel box viene bilanciata attraverso l'uscita del raffreddamento controllata.Rispetto al metodo convenzionale a umidità costante, la potenza termica viene ridotta per rendere l'intera unità Rispetto al metodo convenzionale, l'apparecchiatura può ottenere un risparmio energetico del 40% |
| 6.3.Metodo di raffreddamento ad aria | Refrigerazione a compressore in cascata |
| 6.4.Motore circolante | Motore a induzione a bassa tensione Taiwan Tatung |
| 6.5.Sensore |
Con sensore e controller per la misurazione della temperatura e dell'umidità Sensore di resistenza al platino PT100 |
| 6.6.Ruota del vento | Circolatore centrifugo multi-ala, pala in lega di alluminio resistente alle alte e basse temperature |
| 7.Sistema di refrigerazione | |
| 7.1.Metodo di raffreddamento | Tipo silenzioso a cascata importato originale, compressore ad alta efficienza e risparmio energetico |
| 7.2.Compressore |
Compressore semiermetico Bitzer tedesco importato originale. 2 gruppi di compressori da 10 HP
|
| 7.3.Refrigerante |
Protezione ambientale senza fluoro HFC404A (Honeywell) e refrigerante DuPont R23
|
| 7.4.Condensatore |
Tipo a fascio tubiero ad alta efficienza (raffreddamento ad acqua)
Dotato di torre dell'acqua di raffreddamento (marca nota) e tubazione
|
| 7.5.Evaporatore |
Evaporatore ad alette multisezione ad alta efficienza con membrana idrofila (aletta ispessita)
|
| 7.6.Separatore d'olio |
Emerson A.W
|
| 7.7.Valvola di espansione |
Valvola di espansione termica Danfoss
|
| 7.8.Valvola solenoide |
Giappone Saginomiya e Danfoss
|
| 7.9.Altri accessori |
Tutti prodotti di alta qualità del primo marchio internazionale (nella foto a destra: filtro essiccatore)
|
| 7.10.Deumidificazione |
Congelamento e deumidificazione mediante il sistema di refrigerazione (l'aria nella scatola passa attraverso l'evaporatore al di sotto della temperatura del punto di rugiada e l'acqua precipita).
* Scegli le alette dell'evaporatore con trattamento a membrana idrofila, migliori prestazioni di deumidificazione, perché la tensione dell'acqua delle alette in alluminio della membrana idrofila è piccola, le gocce d'acqua dalla condensazione dell'aria sono facili da scivolare via e non è facile produrre ponti d'acqua ostruttivi nella fessura delle alette.Migliorando così notevolmente l'efficienza di deumidificazione! |
| 8. Sistema di riscaldamento e umidificazione | |
| 8.1.Metodo di riscaldamento | Riscaldamento elettrico |
| 8.2.Metodo di erogazione del vapore | Iniezione diretta aperta, l'interno del generatore è direttamente collegato alla camera di prova, mantenendo la pressione interna prossima allo zero |
| 8.3.Tubo di riscaldamento |
Tubo di riscaldamento elettrico in lega di nichel-cromo alettato in acciaio inossidabile, design di adesione anti-MC del tubo di riscaldamento, collegamento del riscaldatore, filo resistente al calore utilizzato, il riscaldatore è posizionato nel condotto dell'aria di circolazione sulla parte superiore della scatola e attorno ad esso vengono aggiunti materiali resistenti al fuoco e termoisolanti
|
| 8.4.Tubo di umidificazione |
A) Per l'umidificazione viene utilizzato il cilindro di umidificazione (metodo della caldaia), che è più veloce della tradizionale umidificazione superficiale (tipo a vasca d'acqua) e ha una maggiore precisione di controllo. Nella scatola Non produrrà inquinamento da impurità come incrostazioni, ha buone prestazioni a bassa umidità ed è facile da pulire. B) Il tubo di umidificazione adotta tutto l'involucro senza saldatura in acciaio inossidabile, la resistenza di isolamento è superiore a 50 MΩ e dispone di un controller per la prevenzione delle ustioni a secco C) Il cilindro di umidificazione è realizzato in acciaio inossidabile e dispone di una finestra per l'osservazione del livello dell'acqua. D) Bassa temperatura con aria secca
|
| 8.5.Metodo di controllo |
Controllo senza contatto il segnale di uscita del controller raggiunge un'elevata precisione tramite il relè a stato solido SSR Controllo dell'interruttore senza contatto |
| 8.6.Caldaia di umidificazione | Installato all'interno della sala macchine |
| 8.7.Trattamento dell'acqua di umidificazione | Dotato di un dispositivo di addolcimento dell'acqua dedicato, che può rimuovere efficacemente le impurità nell'acqua (1 set di dispositivo per il recupero dell'acqua pura, con filtro a carboni attivi per filtrare le impurità dell'acqua). |
| 9. Sistema di controllo | |
| 9.1.Controllore | Il controller ha display inglese, funzione di autodiagnosi, richiede la causa del guasto e il metodo di trattamento e registra i dati e il processo di test |
| 9.2.Interfaccia di dialogo | Display a colori LCD touch screen con architettura di controllo industriale, modalità di dialogo menu inglese |
| 9.3.Precisione di impostazione | Temperatura 0,1 ℃, tempo 0,1 minuti, umidità 1% RH |
| 9.4.Ingresso temperatura | Sensore ad alta precisione |
| 9.5.Ingresso umidità | Sensore di umidità a capacità elettrostatica ad alta precisione |
| 9.6.Metodo di controllo | Controllo PID |
| 9.7.Modalità di funzionamento | Modalità di funzionamento del programma, modalità di funzionamento a valore fisso, modalità di funzionamento all'avvio della temporizzazione |
| 9.8.Capacità del sistema | 1000 gruppi di programmi * 100 segmenti per gruppo (1000 volte possono essere ciclati separatamente), il numero di segmenti richiesti da ciascun gruppo di programmi può essere diviso arbitrariamente e ciascun gruppo di programmi può essere liberamente collegato tra loro |
| 9.9.Visualizzazione dei dati di prova | Temperatura impostata, temperatura misurata, tempo di funzionamento totale, tempo di funzionamento del segmento, tempo rimanente del segmento, stato del riscaldamento, ora del calendario, ecc. |
| 9.10.Funzione PLC integrata | Può guidare direttamente ogni parte di esecuzione e l'operazione logica è completata dal software PLC |
| 9.11.Selezione automatica delle condizioni di lavoro del frigorifero | In base alle diverse condizioni di prova, seleziona automaticamente lo stato di funzionamento del frigorifero |
| 9.12.Interfaccia di comunicazione | Dotato di interfaccia RS485, può essere collegato a un computer esterno per il controllo remoto della temperatura e dispone di una funzione di diagnosi remota del computer.Può regolare e monitorare il funzionamento delle apparecchiature, dei programmi, delle istruzioni e del software attraverso l'Internet. |
| 10. I componenti principali del circuito di controllo |
I componenti principali del circuito di controllo sono tutti marchi di alta qualità
|
| 11. Funzione di protezione di sicurezza |
1. Testare la protezione da sovratemperatura del prodotto (indipendente) 2. Senza interruttore di protezione fusibile 3. Interruttore di protezione da sovratemperatura del riscaldatore 4. Il compressore è sovraccarico e surriscaldato 5. Protezione alta e bassa pressione del compressore 6. Dispositivo di protezione da sovracorrente del sistema 7. Il controller esegue l'autodiagnosi del guasto e lo visualizza 8. La pressione dell'acqua di raffreddamento è troppo bassa 9. Protezione da perdite, protezione da cortocircuito, protezione da perdita di fase / fase errata, protezione da sovraccarico della ventola, protezione da sovratemperatura indipendente, protezione da mancanza d'acqua, protezione da interruzione dell'acqua, indicazione di funzionamento, allarme acustico e luminoso, spegnimento automatico dopo l'allarme, ecc. |
| 12. Condizioni d'uso |
1. Temperatura ambiente: -5℃~+28℃; 2. Umidità relativa: ≤85%RH; 3. Pressione atmosferica: 80kPa~106kPa 4. Nessuna forte vibrazione intorno 5. Alimentazione dell'apparecchiatura: (si noti che l'alimentatore di prova non è incluso) 5.1 Collegamento all'alimentazione 380 V CA (±10%), filo trifase + filo di messa a terra di protezione, resistenza di messa a terra ≤ 4Ω; 5.2 Potenza totale: circa 30KW 5.3 Corrente di lavoro massima: circa 70A |
|
|
