Macchina di prova di IEC 60245-1 Torvature 1 0.33m/S per i cavi flessibili finiti
| Load Current: | 0.5~25A regolabile | Testing Distance: | 1000±20mm |
| Load Voltage: | L-L 10~400V regolabile | Suitable Cores: | 2-18 |
| Applied Standard: | IEC 60227,2, IEC 60245,2, ecc. | Test Station: | Posto fisso |
| Applied UUT: | Cavi e funi di plastica di gomma | Testing Speed: | 0.33m/S |
| High Light: | Macchina per prove di torsione IEC 60245-1,macchina per prove di torsione a stazione singola |
||
Macchina di prova di Torvature IEC60245-1 1 0.33m/S per cavi flessibili finiti
Caratteristiche tecniche:
|
Alimentazione elettrica |
Trifase 5 fili 220VAC/ 60 Hz o 380V/50Hz |
|
Corrente di carico |
0,5~25A, regolabile |
|
Tensione di carico |
Tensione linea-linea 10~400V regolabile |
|
Velocità di prova |
0,33 m/sec |
|
Distanza di prova |
1000±20 mm |
|
Nuclei adatti |
2-18 |
|
Area nominale della sezione trasversale |
0,2~4 mm2 |
|
Diametro delle pulegge |
60, 80, 120, 160, 200 mm |
|
Pesi di prova |
2*0.5kg con gancio, 2*0.5kg con foro, 6*1kg con foro, 2*6kg con gancio |

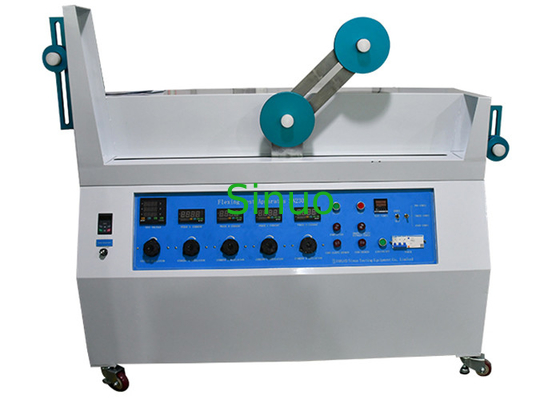

Panoramica dell'attrezzatura:
Questo strumento di prova può soddisfare i requisiti di prova degli standard nazionali e internazionali e può essere ampiamente utilizzato.Ha un misuratore digitale di precisione, quindi può misurare con precisione tensioni di corrente più piccole o più grandi.Il metodo di sostituzione della puleggia è semplice e conveniente.L'apparecchiatura di prova adotta un meccanismo di trasmissione a catena con prestazioni stabili e basso rumore.
Il tester è progettato e prodotto in conformità con IEC 60227.2 Articolo 3.1, Figura 1, IEC 60245.2 Articolo 3.1, Figura 1, IEC60245-1 Articolo 5.6.3.1 e altri standard.Soddisfa i requisiti delle norme pertinenti per la prova di flessione della resistenza meccanica di fili e cavi in gomma-plastica.Questo test non si applica ai cavi flessibili con una sezione trasversale nominale dell'anima maggiore di 4 mm2 e ai cavi con più di 18 anime e più di due strati concentrici.
Come installare e regolare le pulegge?
- Selezionare la puleggia appropriata in base al diametro del filo/cavo di prova e al numero di anime del filo/cavo.
- Avvertenza per il montaggio: Allentare e rimuovere il dado di fissaggio, estrarre la puleggia, sostituire la puleggia, installare il dado di fissaggio e serrare.
- Regolazione: allentare le viti delle pulegge 1, 2, A, B, quindi regolare le posizioni delle pulegge, in modo che i segmenti del campione siano orizzontali e paralleli tra loro.Indicato come sotto le immagini:
