| MOQ: | 1 |
| prezzo: | Customized |
| Imballaggio standard: | Legno compensato |
| Periodo di consegna: | 30 giorni |
| Metodo di pagamento: | L/C, T/T |
| Capacità di approvvigionamento: | 20 SETS al mese |

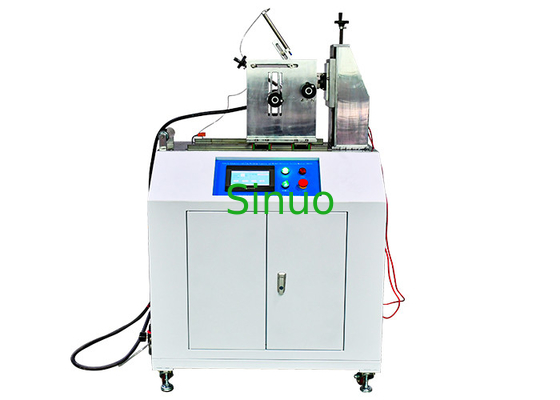

IEC62196-1 Dispositivo di prova della capacità di rottura delle prese di corrente dei veicoli elettrici con schermo di visualizzazione PLC
Introduzione al sistema:
L'apparecchiatura di prova soddisfa i requisiti degli articoli 22 e 23 della norma IEC 62196-1: 2020, 20 e 21 della norma IEC 60309-1: 2012.
Utilizzato per verificare che gli accessori elettrici quali le interfacce di ricarica, le prese industriali, le prese e gli accoppiatori siano resistenti a condizioni meccaniche,sollecitazioni elettriche e termiche durante il normale funzionamento senza usura eccessiva o altri effetti dannosi.
Meccanismo di azionamento del servomotore, in modo che il campione ripeta l'azione di spina e tiratura.L'angolo può essere predefinito sullo schermo touch.
Parametri tecnici:
|
Macchina di prova di resistenza meccanica |
|
|
Stazione di prova |
Singolo, può essere personalizzato |
|
Metodo di controllo elettrico |
Controllo integrato intelligente PLC, con schermo touch colorato umanizzato |
|
Modalità di guida |
Servo motor drive |
|
Metodo di fissaggio del campione |
Clamping meccanico, la posizione del punto di fissaggio può essere regolato lungo il dispositivo a tre assi |
|
Corrente lineare |
0-100 mm, prestabilibile (l'intervallo tra la spina di prova e la presa di prova ≥ 50 mm) |
|
Tempo di conduzione |
0-99.9s, può essere preimpostato (il contatto elettrico deve essere mantenuto non più di 4s, non meno di 2s) |
|
Velocità di inserimento e separazione |
0-0,85m/s può essere preimpostato,di default ((0,8±0,1) m/s |
|
Cicli di prova |
0 ~ 999999 cicli possono essere preimpostati (una volta è l'inserimento o il ritiro della spina o del connettore del veicolo e dei relativi accessori).uno per l'inserimento e uno per la uscita. |
|
Frequenza di prova |
0-10 cicli/min, può essere preimpostato ((3,75 cicli/min=7,5 accensioni/min) |
|
Cappottole di carico |
|
|
Canale |
1 canale |
|
Voltmetro digitale |
0 ′ 300V, precisione ± 0,5% |
|
Ammeter digitale |
0°82A, precisione ±0,5% |
|
Misuratore di potenza a display digitale |
024KW, precisione ±0,5% |
|
Misuratore di fattore di potenza digitale |
0.2 ¢0.999, precisione ±0,5% |
|
Modalità di carico |
Resistenza, induttiva, capacitiva tre in uno, commutabile |
|
Carico di capacità |
70uf, 140uf, 7.3uf possono essere commutabili |
|
Modalità di uscita di carico |
Ogni potenza (continua) / potenza di intervallo può essere commutabile |
|
Timer |
09999 volte, può essere predefinito |
|
Capacità di potenza di carico |
24 KVA singoli |
|
Limite superiore di corrente di uscita |
82A, quando supera 82a, si interrompe automaticamente |
|
Generale |
|
|
Contenuto della prova |
Prova della capacità di rottura dell'interfaccia di accoppiamento elettrico/carica Prova di durata di servizio normale dell'interfaccia accoppiatore/carica elettrica |
|
Funzione di rilevamento |
Un allarme a circuito aperto può essere realizzato durante le prove sotto carico e i cicli possono essere registrati in tempo reale. |
|
Protezione della sicurezza |
Protezione da terra, protezione da cortocircuito |
