MOQ: | 1 |
prezzo: | Customized |
Imballaggio standard: | Cassa in compensato |
Periodo di consegna: | 30 giorni |
Metodo di pagamento: | T/T |
Capacità di approvvigionamento: | 20 serie al mese |

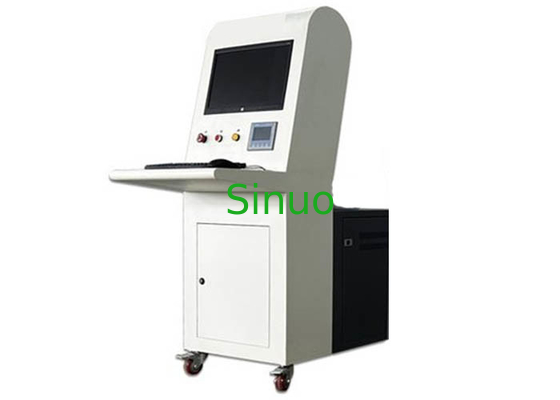

IEC 62368-1 allegato R Macchina di prova a cortocircuito limitato controllata da computer
Informazioni sul prodotto:
Questa macchina di prova a cortocircuito ristretto è richiesta dalla clausola 5 della norma IEC 62368-1:2018.6.4.1 e 5.6.5.1, allegato R.
Il dispositivo di prova a cortocircuito limitato è utilizzato per testare il conduttore di messa a terra protettivo e l'interruttore di protezione della corrente 1500A. The purpose of this test machine is to verify that the protective connecting conductor used in the circuit protected by the device with a rated value not exceeding 25A is compatible with the fault current allowed by the overcurrent protection device, e di verificare l'integrità della protezione supplementare per la sicurezza mediante tali prove.
Campioni di prova: apparecchiature audio, video, tecnologie dell'informazione e della comunicazione.
Principio di prova:
La macchina di prova a corto circuito limitato utilizza il dispositivo di accumulo di energia per realizzare il test istantaneo ad alta corrente.Dopo il completamento dello scaricoDurante la prova, la corrente di scarica verrà registrata per generare la curva di tempo corrente.
Caratteristiche dell'apparecchiatura:
1Un computer industriale di grandi dimensioni.
2. Opzionale prova di aumento di corrente automatica, prova di aumento di corrente manuale e prova di rottura rapida di impatto, funzionamento flessibile e semplice.
3. Visualizzazione in tempo reale della corrente di uscita e dei risultati temporali è intuitiva;
4 Perfetta protezione da sovraccarico, impostazione arbitraria del valore di corrente di uscita di destinazione, limite superiore di corrente e tempo di resistenza della corrente.
5. Con la funzione di rilevamento di messa a terra e la funzione di rilevamento di ritorno zero, la prova può essere eseguita dopo che la messa a terra e il ritorno zero sono determinati, che è sicuro e affidabile.
6. algoritmo di aumento della corrente di tipo di approssimazione, quando viene raggiunta la corrente di uscita di destinazione impostata, la tempistica della tolleranza corrente sarà automatica,e il motore tornerà a zero automaticamente dopo che il tempo è completato.
7Se il limite superiore della corrente di uscita impostata è superato, il motore ritorna automaticamente a zero e emette un allarme acustico e visivo.
8- Progettazione anti-interferenza sofisticata di software e hardware, mezzi anti-interferenza multipli, adattarsi a un ambiente elettromagnetico duro.
9Può essere dotato di allarme di blocco della porta, interfaccia di verifica della tensione di apertura, ecc.
Caratteristiche:
1- Modalità di controllo: computer industriale.
2Stazione di prova: 1 stazione.
3. Intervallo di prova: < 25A.
4Corrente limite: ≥ 1500A (personalizzabile).
5. Tempo di scarica: 5~100 ms può essere impostato.
6. Modalità di prova: prova commutabile AC e DC.
7- tensione di scarica: può essere impostata sul computer in base alle esigenze del cliente.
8Tempo di prova: può essere impostato sul computer secondo i requisiti standard.
9Configurazione standard: alimentazione alimentare corrente continua, dispositivo di protezione contro l'eccesso di corrente, osciloscopio a curva di onda fornito dai clienti, configurato con 2,5 metri quadrati, 4 3m di linee di prova.
10Funzione di prova: può essere impostata la tensione di scarica e il tempo di protezione limite, con funzione di protezione da sovratensione e da sovraccarica.
11Protezione della sicurezza: ha la funzione di allarme di arresto anormale e il collegamento è realizzato con materiali isolanti.
12Dimensioni generali: approssimativamente: W800 × D600 × H1650 mm.
13Fornitore di alimentazione dell'apparecchiatura: AC220V 50Hz.
