IEC 60309 Interfaccia di ricarica Sistema di prova dell'innalzamento della temperatura del dispositivo di ricarica EV Prova della pistola di ricarica

IEC 60309 Sistema di prova dell'innalzamento della temperatura dell'interfaccia di ricarica

Standard:

Il monitoraggio della temperatura corrisponde ai punti 6.2.9 e 7.24, aumento della temperatura corrispondente clausole 6.3.13 e 7.24 della norma GB/T 20234.1-2023, il rilevamento della temperatura corrispondente alla clausola 10.3.20, temperatura superficiale e temperatura terminale nella norma GB/T 20234.4-2023 corrispondente ai punti 8.13 e 9.13La prova dell'aumento di temperatura del componente di connessione di ricarica deve essere effettuata secondo i metodi specificati agli appendici F.2 e F.3 dell'appendice F.

GB2099, GB7251, GB11022, GB11918, GB13140, GB14048, GB15092, GB15287, GB15288, GB16915, GB17465, UL310, UL498, UL817, UL941, UL1059, IEC60309, IEC60998, IEC60 669, IEC61058, IEC60439, EIA-364-70;aumento della temperatura Lo strumento di prova di riferimento per le prove corrisponde all'appendice B.

Caratteristiche dell'apparecchiatura:

Il sistema adotta un software di programmazione indipendente e un funzionamento controllato da un computer.È utilizzato per valutare il riscaldamento superficiale dell'interfaccia di ricarica e degli accessori elettrici quando la corrente di carico è collegata, e se l'innalzamento della temperatura dell'elettrodo soddisfa i requisiti della norma.

Principali parametri tecnici:

1- Stazione di uscita: 1 stazione AC.

tensione di uscita massima: AC monofase AC10V.

Corrente di prova regolabile costante di uscita: AC10~1400A.

Accuratezza di visualizzazione corrente: ± (0,25% di lettura + 0,25% di gamma), risoluzione 1A.

Precisione di visualizzazione della tensione: ± (0,25% di lettura + 0,25% di gamma), risoluzione 0,01V.

Stabilità della corrente di prova: ± ((1% del valore impostato + 0,5A), il tempo di reazione è di circa 1S.

2. alimentazione da contatto di controllo: corrente AC (0~2) A.

3. modalità di lavoro: modalità continua, modalità di accensione e di spegnimento e modalità di regolazione della temperatura automatica.

Modalità continua di accensione e spegnimento:

Tempo di prova in modalità continua: 0,01 99 ore

Modalità di accensione/spegnibilità, tempo di accensione/spegnibilità: 0,01 ‰ 99,99 ore

Numero di volte di accensione e di spegnimento: 1~9999 volte, spegnimento automatico quando il numero raggiunge

Impostazione corrente: impostazione programmabile

Modalità di controllo della temperatura automatica: può impostare un valore di aumento della temperatura stabile e trovare automaticamente il valore corrispondente corrente

Intervallo di impostazione dell'innalzamento della temperatura: 0°100°C

Precisione stabile ± 0,5°C

Ottenere automaticamente il risultato corrente che richiede il valore di aumento della temperatura

4. Prova di aumento della temperatura (modulo di raccolta della temperatura importato):

Intervallo di misurazione della temperatura: 0~260°C, accuratezza ±0,3% della lettura +1°C; risoluzione: 0,1°C.

Punti di misura della temperatura: 20 canali (di cui 1 punto per la misura della temperatura ambiente).

Termocoppia: lo strumento supporta J, K, T, E, S, N, B, R e altri tipi di termocoppie.

Termocoppia di misura della temperatura: termocoppia a filamento American Ω Company K-type 30AWG, lunga 2 metri, complessivamente 20.

La sonda di temperatura può essere testata con elettricità senza danneggiare lo strumento.

Velocità di scansione della temperatura, intervallo di memorizzazione delle registrazioni: 0,1 ~ 1800 secondi per tutti i canali.

Registrazione dei dati di temperatura: completata automaticamente da un computer, configurata con un software di prova per computer.

Il software può impostare il canale di temperatura ambiente e la temperatura ambiente può essere sottratta automaticamente durante la raccolta dei dati.

5. dotato di un computer di controllo industriale integrato a schermo touch (penna 4/1.8G o superiore CPU, memoria 4G, unità a stato solido 64G, monitor LCD da 15 pollici),installato con il sistema operativo inglese XP e il software di elaborazione OFFICE.

A. Modalità di impostazione di potenza: ha impostazioni di modifica programmabili e può impostare non meno di 10 segmenti di programmi correnti e può implementare continuamente diversi valori di corrente.con funzione di interruttore dell'orologio, impostazione dell'interfaccia di funzionamento, regolazione automatica e ripristino automatico.

B. Opzioni multiple di modalità di funzionamento: modalità continua, modalità di accensione, modalità di regolazione automatica della temperatura.

C. Visualizzazione dei dati: può visualizzare in tempo reale il valore di temperatura, il valore di corrente e la curva dell'asse temporale di ciascun canale.L'intervallo di registrazione dei dati è regolabile da 100ms a 1800s.

D. Risparmio di dati: ha la funzione di risparmiare automaticamente o manualmente i dati di prova e lo spazio di archiviazione è di almeno 8G.

E. Esportazione di dati: ha la funzione di esportazione di dati USB e i dati possono essere esportati in file CSV, XLSX e altri formati.

F. Modalità di impostazione dell'alimentazione: ha impostazioni di modifica programmabili e può impostare non meno di 10 segmenti di programmi di uscita di corrente e può implementare continuamente diversi valori di corrente.con funzione di interruttore dell'orologio, impostazione dell'interfaccia di funzionamento, regolazione automatica e ripristino automatico.

6. alimentazione: AC220V±10%, 50/60Hz, 10KVA.

7Dimensioni: circa 1000 mm di larghezza × 1000 mm di profondità × 1600 mm di altezza e pesa circa 300 kg.

Equipaggiato con ruote mobili frenate per il lavoro pesante per un facile fissaggio e movimento.

8Equipaggiato con funzioni di protezione da sovraccarico e di protezione da sovraccarico.

Quando l'apparecchiatura si ferma, la corrente viene automaticamente interrotta.

L'apparecchiatura può funzionare continuamente per lungo tempo ed è stabile ed affidabile.

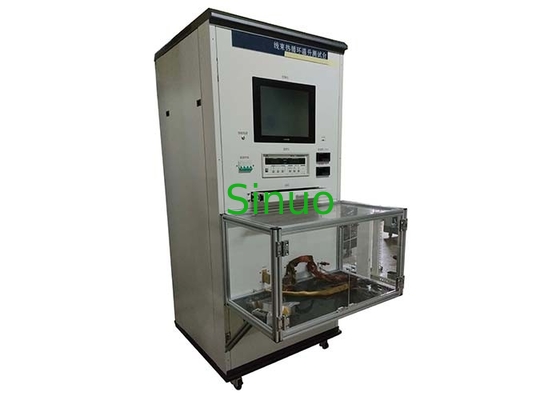

9. Diagramma dell'attrezzatura (l'immagine include un computer):
