IEC 60320-3 2022 Testatore di riscaldamento dell'accoppiatore conforme per la prova di resistenza al calore estremo
| Test items: | Sottile di ingresso | Test station: | Posto fisso |
| Heating method: | Riscaldamento elettrico | Control method: | Controllo del bottone |
| Standard gauge: | 3 indicatori di riscaldamento | Heating temp.: | RT +10°C ± 2°C |
| Center distance: | Φ175 | Test time: | 0-99h59m |
| High Light: | Testatore di riscaldamento dell'accoppiatore per la resistenza al calore estremo,testatore di riscaldamento dell'accoppiatore per la norma IEC 60320-3 |
||
IEC 60320-3 2022 Testatore di riscaldamento dell'accoppiatore conforme per la prova di resistenza al calore estremo
Standard & Clause:
IEC60320-1:2021 "Accoppiatori per apparecchi domestici e simili di uso generale - Parte 1: Requisiti generali" punto 18.2 e figura 5, IEC60320-3:2022.

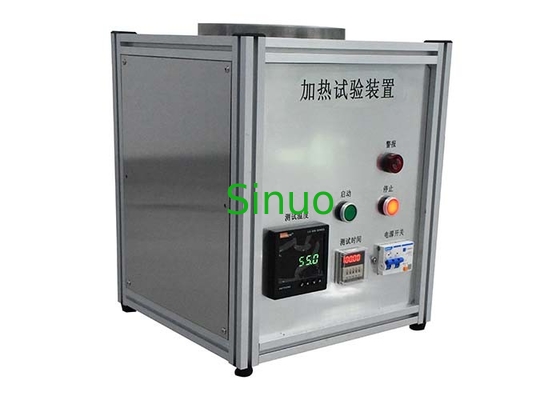

Visualizzazione del prodotto:
Esemplare e limitazioni: accoppiatori di apparecchiature in condizioni di calore elevato o estremo.
Scopo della prova: utilizzato per valutare le prestazioni di resistenza al calore degli accoppiatori degli apparecchi in condizioni termiche o di calore estremo.
Principio di prova: applicabile solo alle prove dei connettori in condizioni termiche e di calore estremo specificate nella norma IEC60320-1.
Struttura e caratteristiche dell'apparecchiatura: il dispositivo è costituito da una cabina di controllo, una piastra di montaggio, un dispositivo di riscaldamento e una presa di ingresso dell'apparecchio (la configurazione standard è resistente al calore a 10 A,10A resistente al calore estremo, e 16A resistente al calore estremo).
Ambiente di utilizzo: alimentazione elettrica: AC220V ± 10%/50-60Hz, temperatura di lavoro 5-35°C, umidità 30%-90%.
Parametri tecnici:
| Stazione di prova | Stazione singola |
| Metodo di controllo elettrico | Controllo a pulsante, display digitale |
| Metodo di riscaldamento | riscaldamento elettrico, RT+10~160°C±2°C, può essere preimpostato |
| Oggetti di prova | C16: presa di ingresso di un apparecchio resistente al calore da 10A: connettore 10A di prova, temperatura di prova 120°±2°; |
| C16A: presa di ingresso di un apparecchio resistente al calore da 10A: connettore da prova da 10A, temperatura di prova 155°±2°; | |
| C22: presa di ingresso di un apparecchio resistente al calore 16A: connettore di prova 16A, temperatura di prova 155°±2°; | |
| N: presa di uscita del dispositivo resistente al calore da 10 A: connettore della spina da prova da 10 A, temperatura di prova 120°±2°; | |
| P: presa di uscita del dispositivo resistente al calore da 10 A: connettore della spina da prova da 10 A, temperatura di prova 155°±2°; | |
| R: presa di uscita del dispositivo resistente al calore 16A: connettore della spina di prova 16A, temperatura di prova 155°±2°; | |
| Tempo di prova | 0-99 ore e 59 minuti possono essere preimpostati; |
| Distanza centrale dell'accoppiatore | Disponibili uniformemente in un cerchio di Φ175 |
| Diametro standard |
Le prese standard di ingresso dell'apparecchio resistenti al calore a 10A, a 10A resistenti al calore estremo e a 16A resistenti al calore estremo e le prese di uscita dell'apparecchio sono calibratori, 3 ciascuno di C16, C16A, C22, N,P e R, 18 in totale. |
