IEC 62196 Automazione per il rilevamento della tenuta dell'aria
| Applied standard: | IEC 62196-3-1 | Applied clause: | Articolo 101.6 |
| Test station: | Posto fisso | Test pressure: | 1.0-10.0 bar |
| Display accuracy: | 0,1 Antivari | Test medium: | Aria asciutta |
| Driving air pressure: | 0,2-0,8MPA | Volume size: | Altri prodotti |
| High Light: | Macchina di prova di tenuta dell'aria da 10 litri,Macchina di prova di tenuta dell'aria da sovra pressione |
||

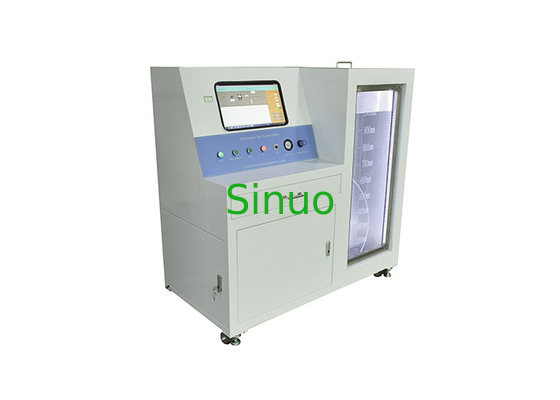

IEC 62196 Automazione per il rilevamento della tenuta dell'aria
Informazioni sul prodotto:
Standard: secondo la norma IEC 62196-3-1, sezione 101.6 prova di sovrapressione.
Campioni e restrizioni: prova di tenuta di tenuta per volumi inferiori a 10 L.
Applicazione: utilizzato per eseguire prove di perdita di pressione su apparecchi con liquido di raffreddamento da sigillare.
Principio di prova: in base alle diverse pressioni del campione, la pompa di rinforzo del sistema emette una pressione elevata per verificare la pressione del campione.
Struttura e caratteristiche: è costituito da un sistema di controllo elettrico, un sistema di controllo della pressione e un serbatoio dell'acqua.
Ambiente di utilizzo:
Fonte di alimentazione: AC220V±10%/50-60Hz
Fonte d'aria: aria compressa da 0,5-0,8 MPa
Luogo di utilizzo: pressione atmosferica 80~106kpa; temperatura ambiente 5~40°C; umidità relativa (20~80) %RH; senza violenti scosse, vibrazioni, interferenze elettromagnetiche, polvere,senza gas esplosivi e corrosivi, buona dissipazione del calore
Parametri tecnici:
| Stazione di prova | Stazione singola |
| Metodo di controllo elettrico | Controllo e funzionamento informatici intelligenti |
| Pressione di prova | 1.0-10.0Bar, propulsione della pompa di rinforzo |
| Precisione del controllo della pressione | +1% del limite superiore del valore della pressione di prova, -1% del limite inferiore |
| Precisione di visualizzazione | 0.1 Bar |
| Medio di prova | Aria secca |
| Metodo di regolazione della pressione | Controllo informatico |
| Tasso di incremento | Dispositivi per il controllo delle emissioni |
| Tempo di compressione | 0-9999s può essere impostato arbitrariamente, con secondi come unità di cronometraggio, computer display |
| Processo di prova | Aumentare la pressione, alleviare la pressione |
| Pressione dell'aria di guida | 0.2-0.8MPa |
| Dimensione del volume | Altri prodotti |
| Dimensioni del serbatoio dell'acqua | WDH = 500 × 500 × 1000 mm |
| Interfaccia di uscita | Filtro interno ZG1/4 |
| Visualizzazione della curva di pressione | Visualizzazione in tempo reale del software di acquisizione dei dati |
| Immagazzinamento dei dati di prova | Rapporti e moduli di test di excel possono essere salvati |
| Computer | Memoria Intel i7 4G (o superiore) SSD 512G,sistema operativo windows7 e software di elaborazione OFFICE, con interfaccia di comunicazione RS232 |
| Dispositivo di protezione della sicurezza | |
| Fornitore di alimentazione | Protezione contro perdite, sovraccarico e cortocircuito |
| Motore | Sovraccarico, protezione da cortocircuito |
