IEC 60309-1 Interfaccia di ricarica Cable Machine di prova di piegatura del cavo attrezzature di prova del veicolo

MOQ:	1
prezzo:	Negoziabile
Imballaggio standard:	Cassa in compensato
Periodo di consegna:	30 giorni
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	10 set al mese

Dettagli Informazioni

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

Marca

Sinuo

Certificazione

Calibration Certificate (Cost Additional)

Numero di modello

SNQC1009

Modalità di guida:

Servomotore

Pressione del metodo:

Pressione meccanica

Metodo di controllo:

Controllo PLC

Stazione di prova:

Una stazione

Flessione del tasso:

0-60 cicli/min

Flessione dell'angolo:

0-360°, regolabile

Flessione dei cicli:

0~999999 possono essere prestabiliti

Pesi del carico:

20N, 25N, 50N, 75N, 100N, 140N

Evidenziare:

IEC 60309-1 Apparecchiature di prova per veicoli

Apparecchiature di prova per veicoli per interfaccia di ricarica

Descrizione del prodotto

IEC 60309-1 Interfaccia di ricarica Cable Machine di prova di piegatura del cavo attrezzature di prova del veicolo

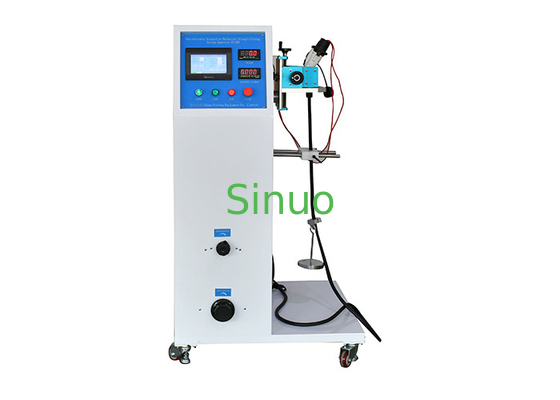

Visualizzazione del prodotto:

Se il veicolo non è equipaggiato con un dispositivo di controllo, il veicolo deve essere equipaggiato con un dispositivo di controllo.15, IEC60309-1:2012, punto 24.4.

Esempi e restrizioni: interfacce di ricarica dei veicoli elettrici, prese industriali, prese e accoppiatori.

Applicazione: utilizzato per testare la parte di connessione di piegatura della parte di "forza meccanica" del cavo di connessione di alimentazione della presa e della presa del veicolo di ricarica.

Principio di prova: il servomotore viene utilizzato per guidare il giradischi per guidare il pezzo di lavoro a oscillare a sinistra e a destra, e la macchina si fermerà automaticamente quando il numero di volte è raggiunto.

Struttura e caratteristiche: l'apparecchiatura è azionata da un servomotore e i campioni di grandi dimensioni sono installati su piastre di alluminio,che può far coincidere l'asse d'oscillazione con il punto in cui il cavo entra nello strumento il più possibile quando si attacca il campione, ottenendo così il minimo spostamento laterale del cavo e del carico.

Ambiente di utilizzo: alimentazione: AC220V ± 10%/50-60Hz, potenza 3KW.

Parametri tecnici:

Dimensioni dell'apparecchiatura		Approx.: W1000D800H1600mm
Peso dell'apparecchiatura		150 kg
Stazione di prova		Stazione singola
Metodo di controllo elettrico		Controllo integrato intelligente PLC, interfaccia tocco uomo-macchina da 7 pollici
Modalità di guida		Servo motor drive
Metodo di serraggio del campione		Chiusura meccanica, posizione del punto di chiusura regolabile
Angolo di piegatura		regolabile da 0 a 360° (default ±45°)
Tasso di piegatura	0-60 volte/min, prestabilibile
Frequenza di piegatura	0~999999 può essere predefinito, predefinito è 20000 volte
Peso del carico	20N, 25N, 50N, 75N, 100N, 140N
Fornitore di alimentazione a carico	Connessione esterna, armadio di carico opzionale con tensione regolabile tra i conduttori 0-250V e corrente regolabile AC 0-400A
Giudizio di prova	Giudizio basato sul segnale dato dal fatto che la corrente sia conduttrice o meno

Difetti comuni e trattamenti:

- No, no, no, no.	Incriminazione	Motivo	Trattamento
1	Accendere l'interruttore di accensione, ma la luce indicatore non accende	L'alimentazione esterna non è collegata	Si prega di collegare alla fonte di alimentazione esterna
		La miccia è rotta.	Scopri il motivo e cambia la miccia.
		L'indicatore luminoso danneggiato	Sostituisci la luce
2	Accendi l'interruttore di accensione, schermo sensoriale non funziona	L' alimentatore interno DC24V ha un problema.	Sostituire l'alimentazione DC24V
2		Display touch danneggiato	Sostituire il touchscreen
3	Non risponde il touch screen.	Connessione al PLC allentata	Riconnetti
3	Non risponde il touch screen.	Display touch danneggiato	Sostituire il touchscreen
4	Potenza di carico senza alimentazione	presa di carico danneggiata	Sostituire la presa
4	Potenza di carico senza alimentazione	La miccia è rotta.	Cambia la miccia.
5	Premere il pulsante Start, ma il dispositivo non funziona.	Il valore di visualizzazione e il valore prestabilito dei tempi di prova sono gli stessi	Premere conteggio
		Il pulsante E-STOP non è resettato	Rilasciare il pulsante E-STOP
		C'è un oggetto estraneo nella macchina, la macchina è bloccata	Rimuovere l'oggetto estraneo
		Non è in modalità auto test.	Premere il pulsante Start
		Collegamento al motor loosen	Riconnetti
		Non in posizione di partenza	Automazione
6	Il motore gira ma il manipolatore non gira	Controllare se il connettore dell'albero di uscita del motore è allentato	Riconnetti
6	Il motore gira ma il manipolatore non gira	Controllare se la cintura di trazione è rotta o troppo sciolta	Sostituire la cintura
7	Noise	Velocità di rotazione bassa o troppo alta	Ripristinare la velocità
7	Noise	Collegamento al motor loosen	Riconnetti
