IEC 62196-1 Interfaccia di ricarica Prova di carico meccanico Dispositivo di prova del connettore del veicolo

IEC 62196-1 Interfaccia di ricarica Prova di carico meccanico Dispositivo di prova del connettore del veicolo

Informazioni sul prodotto:

Norma: secondo la IEC 62196-1:2022.

Esemplari e restrizioni: interfaccia di ricarica.

Applicazione: la struttura dell'interfaccia di ricarica dovrebbe facilitare l'inserimento e la rimozione della pistola di ricarica e dovrebbe impedire che la pistola di ricarica cada dalla presa durante l'uso normale.Controllare se la forza massima necessaria per tirare fuori la pistola di ricarica dalla presa dell'apparecchio è entro il range specificato dalla normaSi utilizza anche per verificare se la forza massima necessaria per inserire la pistola di carica nella presa dell'apparecchio è entro il range specificato dalla norma.

Principio di prova: forza massima di trazione della presa: applicare la forza massima di trazione specificata dalla norma (forza totale del peso principale, peso aggiuntivo, gancio (dispositivo di fissaggio),e della spina di prova) alla spina, e la spina dovrebbe uscire dalla presa.

La forza per inserire la pistola di carica nella presa: posizionare la pistola di carica verticalmente verso il basso, posizionare il peso principale secondo lo standard sulla pistola di carica e quindi utilizzare uno 0.8 kg di peso da cadere liberamente da un'altezza di 5 cm per colpire il peso principaleLa pistola di carica deve essere inserita nella presa nella posizione richiesta del contatto.

Struttura e caratteristiche:

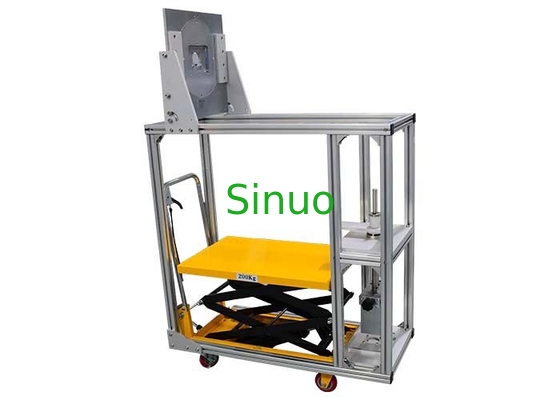

Questo dispositivo è costituito dal dispositivo di fissaggio installato sotto la piastra superiore A, dal peso principale F, dal peso aggiuntivo G e dalla spina di prova C. Il telaio di questo dispositivo è compatibile con la norma GB/T20234.1 Figura 5 e GB11918.4 Figura 102, compresa la prova di carico meccanico di un'interfaccia di ricarica orizzontale, la prova del dispositivo di blocco e la prova della forza di inserimento e di estrazione.

Nota: viene utilizzata la pinza regolabile, che può essere commutata tra le direzioni verticale e orizzontale e può fissare tutti i tipi di prodotti; la pinza D è sostituita da un anello sospeso,che è più conveniente da usare■ il peso principale è direttamente contrappeso, senza necessità di un supporto.

Ambiente d'uso: temperatura di lavoro 5-35°C, umidità 30%-90%.

Le specifiche tecniche:

Stazione di prova	Stazione singola
Configurazione del calibro	Realizzato in S136, il perno è di dimensioni standard minime, la tolleranza è di ±0,01mm, la distanza è di ±0,05mm, e la liscezza è di 0,8um Il calibro è facoltativo
Oggetti di prova	7.11.8: Prova di carica meccanica dell'interfaccia di ricarica 7.15.1.1: Prova del dispositivo di blocco 7.17: Prova di forza di spinta e trazione
Principali parametri tecnici della prova di carico meccanico dell'interfaccia di ricarica
Disegno del layout di prova
Tempo di sospensione della prova	60s, il cilindro idraulico guida il pallet per sollevare e abbassare il peso, e il tempo è controllato manualmente.
Frequenza di prova	4 volte, una volta in ogni direzione di 90° attorno all'asse orizzontale, manualmente
Selezione del carico di prova
Configurazione del peso del carico meccanico	165: 148,5N di peso principale x1 + 16,5N di peso aggiuntivo x1; 300N: 270N peso principale x1 + 30N peso aggiuntivo x1; 440N: 396N peso principale x1 + 44N peso aggiuntivo x1; 660N: 594N peso principale x1 + 66N peso aggiuntivo x1; 750N: 675N peso principale x1 + 75N peso aggiuntivo x1; Nota: il peso del peso principale include il peso dell'amo e il peso del peso viene realizzato mediante sovrapposizione e combinazione.
Principali parametri tecnici della prova del dispositivo di bloccaggio
Tempo di sospensione della prova	60s, il cilindro idraulico guida il pallet per sollevare e sollevare il peso, e il tempo è controllato manualmente.
Disegno del layout di prova
Principali parametri tecnici della prova della forza di inserimento e di estrazione
Diagramma di disposizione della prova di forza di inserimento
Configurazione del peso della forza di inserimento	Peso principale della pistola di ricarica AC: 9,2 kg Peso principale della pistola di carica a corrente continua: 13,2 kg Peso aggiuntivo: 0,8 kg Nota: il peso del peso principale comprende il peso della pinza e della barra di guida.
Esame	Durante la prova, il dispositivo di chiusura deve essere aperto
Configurazione del peso della forza di trazione	Pistola di ricarica AC: 100N (90N+10N) Dispositivo di carica a corrente continua: 140N (126N+14N) 10,0 kg
