IEC 62196-1 Pistola di ricarica Dispositivo di blocco elettronico Apparecchio di prova completo

MOQ:	1
prezzo:	Negoziabile
Imballaggio standard:	Cassa in compensato
Periodo di consegna:	30 giorni
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	20 serie al mese

Dettagli Informazioni

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

Marca

Sinuo

Certificazione

Calibration Certificate (Cost Additional)

Numero di modello

SNQC1023A

Stazione di prova:

Posto fisso

Modalità di guida:

Servomotore

Forza di sblocco:

0-50N

Errore di indicazione:

≤ ± 0,5% F.S.

Tempo di intervallo:

0~200s regolabile

Carichi corrente:

1-200mA regolabile

Conduzione inversa:

0-5000 ms

Canale di trasmissione:

0-5000 ms

Evidenziare:

IEC 62196-1 Apparecchiatura di prova completa

Apparecchio di prova completo per la pistola da carica

Descrizione del prodotto

IEC 62196-1 Pistola di ricarica Dispositivo di blocco elettronico Apparecchio di prova completo

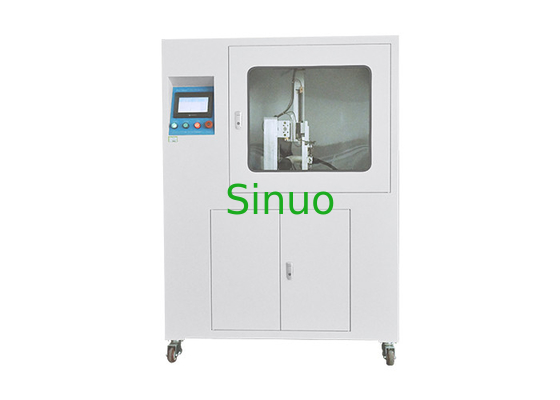

Visualizzazione del prodotto:

Norma: secondo la norma IEC 62196-1:2022.

Campioni e restrizioni:

Dispositivo di blocco elettronico della spina del veicolo a corrente continua (riferimento alla norma GB/T 20234.4-2023, figura 10 e figura 11);

Dispositivo di blocco elettronico della presa del veicolo a corrente alternata (riferimento al disegno A.2 della norma GB/T 20234.2-2015);

dispositivo di blocco meccanico della spina del veicolo a corrente continua (cfr. norma GB/T 20234.4-2023, figura 10 e figura 11);

Dispositivo di blocco meccanico della spina del veicolo a corrente alternata (cfr. norma GB/T 20234.2-2015 figura A.1, figura A.3)

Applicazione: viene utilizzato per verificare se gli accessori elettrici con dispositivi di blocco elettronico, come le interfacce di ricarica dei veicoli elettrici,le prese e le prese industriali e gli accoppiatori possono resistere allo stress meccanicoPer verificare la sua affidabilità.

Principio di prova: il meccanismo di azionamento servomotore viene utilizzato per applicare la forza al meccanismo elettronico di blocco del campione e il meccanismo elettronico di controllo viene utilizzato per attuare il normale funzionamento,sblocco di emergenza, vita del ciclo in condizioni estreme e prova della resistenza meccanica del meccanismo di blocco elettronico.

Struttura e caratteristiche:

Adotta un telaio integrato, azionato da un servomotore, vite a sfera di precisione e trasmissione a cintura sincrona, funzione touch screen a colori e potente funzione di visualizzazione digitale,Sistema di controllo intelligente PLC■ adotta anche una pinza regolabile a tre assi, adatta per la ricarica dell'elettronica delle pistole.

Ambiente di utilizzo: alimentazione: AC380V±10%/50-60Hz, 5Kw, temperatura di lavoro 0-40°C, umidità 30%-90%.

Parametri tecnici:

Dimensioni	Circa W1000D900H1400 mm; peso: circa 200 kg
Oggetti di prova	a) Prova del normale funzionamento (durata di servizio) del dispositivo di blocco elettronico b) Prova manuale di sblocco di emergenza del dispositivo di bloccaggio elettronico c) durata di ciclo del dispositivo di bloccaggio elettronico in condizioni estreme d) Prova di resistenza strutturale del dispositivo di bloccaggio elettronico
Stazione	Stazione singola
Metodo di controllo elettrico	Mitsubishi PLC controllo intelligente integrato, interfaccia tocco uomo-macchina a colori da 7 pollici
Modalità di funzionamento	Funzionamento manuale o programmatico
Fabbricazione	a) soddisfa i dispositivi di chiusura elettronici indipendenti o i dispositivi universali; b) Risponde allo standard americano e allo standard europeo di interfaccia di ricarica universale AC e DC
Funzione di prova	Equipaggiato con funzione di prova del blocco elettronico con barra di spinta
Sbloccaggio del dispositivo di bloccaggio elettronico	è in grado di operare con sblocco manuale del dispositivo di blocco elettronico, adotta una modalità di funzionamento automatico controllato elettronicamente,e realizza la programmazione per soddisfare i requisiti di funzionamento normale (durata di vita) del dispositivo di blocco elettronico. La forza di sblocco richiesta soddisfa (0~50) N e l'errore di indicazione è ≤± 0,5%F.S., risoluzione ≤0,1N
Forza del dispositivo di bloccaggio elettronico	È dotato di un dispositivo di applicazione della forza per il meccanismo di blocco della barra del dispositivo di blocco elettronico.Il dispositivo di applicazione della forza può stringere l'estremità della barra di blocco e applicare spinta assiale o forza di trazione. L'intervallo di misurazione della forza deve soddisfare (0~50) N, e l'errore di indicazione è ≤± 0,5%F.S., risoluzione ≤0,1N, può regolare la velocità di applicazione della forza e mantenere un valore di forza costante;il dispositivo di applicazione della forza può misurare lo spostamento della parte portante della forza e la posizione della barra di blocco, e l'intervallo di misura dello spostamento è pari a (0~50) mm, indicando errore di valore ≤±0,02 mm, risoluzione ≤0,01 mm
Conversione della polarità	Il programma PLC si accende automaticamente e si accende dopo 1 secondo dopo aver monitorato il feedback sullo stato della serratura elettronica.
Fornitore di alimentazione alternativo	(0 ′24) VDC regolabile, precisione della tensione superiore a 0,5, risoluzione ≤ 0,1 V
Canale di trasmissione	(0~5000) ms può essere impostato arbitrariamente, risoluzione ≤1ms
Conduzione inversa	(0~5000) ms può essere impostato arbitrariamente, risoluzione ≤1ms
Intervalli	Tempo di intervallo: può essere impostato arbitrariamente nell'intervallo di (0~200) s, risoluzione ≤1s, corrente di carico regolabile da 1-200mA per cooperare all'azione;
Funzione	dotati di una corrente di carico regolabile di 1-200 mA, dotati di un dispositivo di monitoraggio che segnala il segnale elettronico di sblocco/blocco della serratura e registra lo stato di accensione e di spegnimento del segnale;
Determinazione del difetto	Indicatore di segnale di risposta integrato, spegnimento automatico in caso di anomalie
Frequenza di prova	Impostato arbitrariamente nell'intervallo di (0~99999)
Protezione della sicurezza	Protezione da terra, protezione da cortocircuito, protezione da sovraccarico
Configurazione principale
Nome		Specificità	Marchio	QTY
PLC		Serie FX	Mitsubishi	1 set
Dispositivo touch		7 pollici	Weinview	1 set
Motore		400 W	Huichuan	1 set
Fornitore di alimentazione alternativo		35W/24V/	- Bene, in senso positivo.	1pc
Relai intermedio		4J2J	Omron	Diversi
Altri componenti elettrici			Chint, Fuji.	Diversi
Sensore di forza		10 kg	Changqing	1 set
Macchine e apparecchi			Sinuo	1 set
Cassa			Sinuo	1pc
