Macchina di prova delle vibrazioni della batteria per biciclette elettriche

MOQ:	1
prezzo:	Customized
Imballaggio standard:	Cassa in compensato
Periodo di consegna:	30 giorni
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5 SETTI PER MESE

Dettagli Informazioni

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

Marca

Sinuo

Certificazione

Calibration Certificate (Cost Additional)

Numero di modello

EV207HG40VT40VCSusb-2

Forza di eccitazione sinusoidale:

700Kg.f (6860N) picco

Forza emozionante casuale:

600Kg.f (6860N) r.ms.

Forza di eccitazione da impatto:

1400Kg.f ((11760N) picco

Accelerazione massima:

100G (980 m/s2)

Intervallo di frequenza:

1 ‰ 4500 Hz

Velocità massima:

2 m/s

Carico massimo:

300 kg

Frequenza di isolamento:

2,5 hertz

Evidenziare:

Macchina di prova delle vibrazioni della batteria

Macchina di prova delle vibrazioni per biciclette elettriche

Macchina di prova delle vibrazioni a 4500 Hz

Descrizione del prodotto

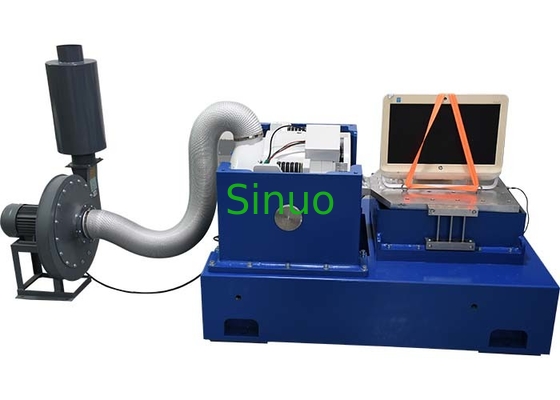

Macchina di prova delle vibrazioni della batteria per biciclette elettriche

Informazioni sul prodotto:

Il test delle vibrazioni è l'atto di eccitare o scandalizzare un componente o un dispositivo per vedere come reagirebbe in un ambiente reale.da prodotti industriali quali circuiti stampati, aerei, navi, razzi, missili, automobili ed elettrodomestici.

Sinuo può fornire l'intero programma di eccitazione e di prova, e dimostrare la qualità dei prodotti per voi secondo gli standard nazionali e internazionali, come l'ONU 38.3, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.

Formula di selezione della macchina per vibrazioni e diagramma della struttura del generatore di vibrazioni:

1Le condizioni di prova secondo l'azienda del cliente

2. Tipo di prova: scansione sinusale; casuale

3Intervallo di risposta di frequenza: 1-4500 Hz

4. Formula: A ((g) = ((2πf) 2Dcm/980 A = 0,002DmmF²

D=A/0.002F²

F=M(kg) ×A(g)

Macchina di prova delle vibrazioni della batteria per biciclette elettriche 0

Macchina di prova delle vibrazioni della batteria per biciclette elettriche 1

Istruzioni di configurazione dell'apparecchiatura:

Progetto	Istruzioni di configurazione	Quota
Corpo della tavola a vibrazione	A07S23 generatore di eccitazione elettromagnetica	1 SET
	Dispositivi di controllo automatici di centraggio per bobine in movimento	1 SET
	B402S Ventilatore di raffreddamento	1 SET
	VT40 Tabella di estensione verticale (400×400 mm)	1 SET
	HG40 Slide orizzontale di pellicola d'olio (400×400 mm)	1 SET
Amplificatore di potenza a commutazione digitale	Amplificatore di potenza di commutazione digitale SAO7K	1 SET
	Sistema di protezione servo	1 SET
	Fornitore di alimentazione di eccitazione	1 SET
Controller di vibrazione digitale	Controller di vibrazione digitale VCSusb-2	1 SET
	Sensore di accelerazione del sistema	2 PCS
	CD di installazione del software di controllo	1 SET
	Computer di controllo	1 SET
Accessori	Cavi di collegamento/tubi d'aria	1 SET
	Istruzioni di esercizio, relazioni di ispezione, certificati, manuali di manutenzione	1 SET
	Strumenti accessori (chiavi T, chiavi esagonali, cacciavite, ecc.)	1 SET
	Vibratore a barra di pressione/clamp a barra di pressione	1 SET

Parametri tecnici delle apparecchiature:

A07S23 parametri del generatore di eccitazione elettromagnetica
Forza di eccitazione sinusoidale massima	700Kg.f (6860N) picco
Forza di eccitazione casuale massima	600Kg.f (6860N) r.ms.
Forza massima di eccitazione da impatto	1400Kg.f ((11760N) picco
Intervallo di frequenza	1 ‰ 4500 Hz
Dislocamento massimo	51 mm p-p
Velocità massima	2 m/s
Accelerazione massima	100G (980 m/s)²)
Carico massimo:	300 kg
Frequenza di isolamento dalle vibrazioni:	2.5 Hz
Diametro della bobina mobile:	F230 mm
Peso della bobina mobile:	7 kg
Un avvitatore sul tavolo.	16 × M10
Flusso di perdita	< 10 gauss
Momento eccentrico ammissibile	300 N.m.
Dimensioni dell'apparecchiatura	915 mm × 740 mm × 780 mm (esclusa la tabella di espansione verticale)
Peso dell'apparecchiatura	880 kg (esclusa la tavola orizzontale)
Amplificatore di potenza di commutazione digitale SA-6K
Potenza di uscita	7KVA
Voltaggio di uscita	120 V
corrente di uscita	70A
Efficienza degli amplificatori	≥ 90%
Livello di accensione e spegnimento	116 kHz
SNR	≥ 65 dB
Noise	≤ 70 dB
Dimensione dell'amplificatore	900 mm × 600 mm × 1130 mm
Sistema di protezione servo
Funzione	Temperatura, pressione del vento, sovra-dislocamento, sovra-tensione, sovra-corrente, sotto-tensione di ingresso, guasto esterno, alimentazione di controllo, guasto logico, perdita di fase di ingresso
Controller di vibrazione digitale VCSusb-2
Configurazione hardware	2 canali di input simultanei, 1 canale di output
Modulo di funzione di controllo	Sine, casuale, shock classico
Computer di controllo	17 ′′ computer originale con monitor LCD, Windows 10
Software	Operazione in cinese/inglese, analisi del dominio temporale e del dominio di frequenza, fonte di segnale, analisi di scansione della frequenza sinusoidale, ecc. Può generare automaticamente rapporti di prova WORD.memorizzare segnali e dati, definire i parametri di prova e le funzioni di analisi.
Acceleratore di sistema LAB-24112	Intervallo di frequenza: 1 ¢ 12000 Hz Sensibilità: 30 PC/g Intervallo di temperatura: -40 - 180°C
VT40 tabella di estensione verticale
Materiale	Leghe di magnesio, superficiale indurito
Dimensioni della tabella	400 × 400 mm
Forno fisso	M8 distribuzione rettangolare, resistente all'usura e resistente alla durata
Frequenza di utilizzo limite superiore	Sine 2000 Hz, casuale 2000 Hz
Peso	Circa 15 kg.
HG40 tavolo a pellicola orizzontale a olio
Materiale	Leghe di magnesio, superficiale indurito
Dimensioni della tabella	400 × 400 mm
Forno fisso	M8 distribuzione rettangolare, resistente all'usura e resistente alla durata
Frequenza di utilizzo limite superiore	Sine 2000 Hz, casuale 2000 Hz
Peso	Circa 18 kg (senza testa di connessione)
Ventilatore di raffreddamento B402S
Potenza del ventilatore:	4 kW
Flusso del ventilatore:	41 metri³/s
Requisiti elettrici
Fornitore di alimentazione	AC a 3 fasi 380V/50Hz 18 KW
Aria compressa	0.6Mpa
Resistenza del suolo	≤ 4Ω
