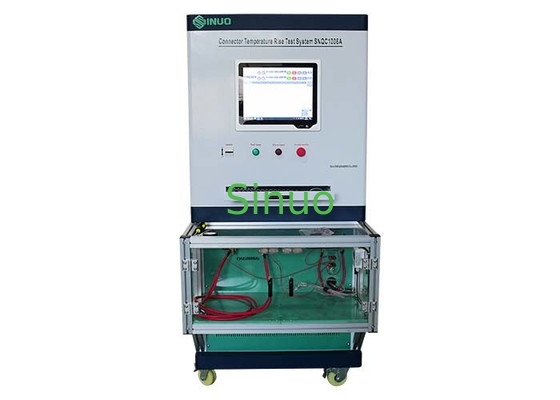

IEC 62196 Apparecchiature di prova dell'aumento della temperatura dei connettori per la prova dell'aumento della temperatura

IEC 62196 Apparecchiature di prova dell'aumento della temperatura dei connettori per la prova dell'aumento della temperatura

Informazioni sul prodotto:

Rispetto a GB15287, GB15288, GB20234.1, GB2099, GB16915, GB15092, GB17465, GB11918, GB13140, GB14048, GB20234, GB7251, UL310, UL486, UL498, UL817, UL941, UL943, UL1053, UL1 059, IEC60309, IEC60998, IEC60669, IEC61058, IEC60439, IEC62196,EIA-364-70 Metodi di prova dell'aumento di corrente e di temperatura per i connettori elettronici e altre norme pertinenti per gli accessori elettriciPuò essere utilizzato per valutare il riscaldamento superficiale degli accessori elettrici quando collegati a una corrente di carico e se l'aumento della temperatura dell'elettrodo soddisfa i requisiti della norma.

Il sistema adotta un software di programmazione indipendente e un funzionamento controllato da un computer.È utilizzato per valutare il riscaldamento superficiale dell'interfaccia di ricarica e degli accessori elettrici quando la corrente di carico è collegata, e se l'innalzamento della temperatura dell'elettrodo soddisfa i requisiti della norma.

Parametro tecnico:

1Sorgente di corrente programmabile da computer:

tensione di uscita massima: non superiore a DC5V

corrente di prova regolabile costante di uscita (2 serie di uscite indipendenti, possono funzionare contemporaneamente):

①.DC5A~100.0A regolabile continuamente

②.DC100A~2000A regolabile continuamente

Accuratezza di visualizzazione della tensione di uscita: ± (0,25% di lettura + 0,25% di gamma)

Precisione di visualizzazione corrente: ± (0,25% di lettura + 0,25% di gamma)

Stabilità della corrente di prova: ± (0,25% valore impostato + 0,25% intervallo)

Monitoraggio della caduta di tensione a 2 canali: 1-300.00 mV, precisione di visualizzazione ± (0,25% di lettura + 0,25% di gamma)

Impedenza: valore calcolato della caduta di tensione ÷ corrente

2. Modalità di controllo:

Tempo di accensione in modalità continua: 1 ¢9999,99 ore

Tempo di accensione/disattivazione: 1 ¢9999,99 ore

Numero di volte di accensione e di spegnimento: da 1 a 9999 volte, con funzione di memoria di spegnimento, spegnimento automatico al raggiungimento del numero

3. Prova di aumento della temperatura:

Intervallo di misurazione della temperatura: 0~260°C Accuratezza ±(0,3% della lettura +1°C); Risoluzione: 0,1°C.

Punti di misurazione della temperatura: 16 canali (di cui 1 punto per la misurazione della temperatura ambiente).

Termocoppia di misura della temperatura: termocoppia a filamento American Ω Company T-type 30AWG, lunghezza 2 metri, 16 in totale.

La sonda di temperatura può essere testata con elettricità senza danneggiare lo strumento.

Raccolta dei dati di temperatura: è completata dal tester di temperatura multicanale TWC-2A progettato e prodotto dalla nostra azienda,con un'interfaccia di comunicazione RS232 e un'interfaccia di registrazione dei dati.

Velocità di scansione della temperatura: 1~255 secondi per tutti i canali.

Registrazione dei dati di temperatura: completata automaticamente da un computer, configurata con un software di prova per computer.

Il software può impostare il canale di temperatura ambiente e la temperatura ambiente può essere sottratta automaticamente durante la raccolta dei dati.

4. dotato di un software di prova speciale:

Funzioni del software: A. Si possono impostare diverse modalità di lavoro: modalità continua/modalità attiva/spenta/modalità di regolazione automatica della temperatura

B. impostazione di controllo del flusso corrente, il canale di temperatura ambiente può essere impostato e l'aumento della temperatura può sottrarre automaticamente la temperatura ambiente

C. Registrazione automatica dei dati e curve di tracciamento: curva tempo-aumento temperatura/tensione/corrente/crescita tensione (impedenza)

5Fornitura di corrente: AC220V, 60Hz, 15KVA

6. dotato di un computer di controllo industriale integrato a schermo touch (CPU Pennium 4/1.8G o superiore, memoria 4G, unità a stato solido 64G, monitor LCD da 15 pollici),installato con sistema operativo XP cinese (o inglese) e software di elaborazione OFFICE.

7Box di prova: dotato di una scatola di prova acrilica a prova di vento di circa 800 mm di larghezza * 400 mm di altezza * 400 mm di profondità, che è conveniente per gli utenti di testare.

Fabbricazione: fabbricata dall'utente

Stazione di prova: il prodotto sottoposto a prova può essere collegato in serie a più stazioni, purché non sia superata la capacità massima di uscita.

8. Dimensioni: circa 800 mm di larghezza × 800 mm di profondità × 1800 mm di altezza, con un peso di circa 450 kg.

9. dotato di funzioni di protezione da sovraccarico e di protezione da sovraccarico

Quando l'apparecchiatura si ferma, la corrente viene automaticamente interrotta.

L'apparecchiatura può funzionare continuamente per lungo tempo ed è stabile ed affidabile

10. installare un'uscita di controllo elettronico con relè (NC NO COM). installare una presa 220Vac per il controllo del ventilatore.

11Aggiungi il sensore di umidità e la visualizzazione dei dati raccolti dal computer.

12- attrezzature di rete Wi-Fi: i dati possono essere collegati a una rete Wi-Fi per seguire i processi al di fuori del laboratorio.

7Box di prova: dotato di una scatola di prova acrilica a prova di vento di circa 800 mm di larghezza * 350 mm di altezza * 400 mm di profondità, che è conveniente per gli utenti di testare.

Fabbricazione: fabbricata dall'utente

Stazione di prova: il prodotto sottoposto a prova può essere collegato in serie a più stazioni, purché non sia superata la capacità massima di uscita.

8. Dimensioni: circa 800 mm di larghezza × 800 mm di profondità × 1800 mm di altezza, con un peso di circa 450 kg.

9. dotato di funzioni di protezione da sovraccarico e di protezione da sovraccarico

Quando l'apparecchiatura si ferma, la corrente viene automaticamente interrotta.

L'apparecchiatura può funzionare continuamente per lungo tempo ed è stabile ed affidabile
