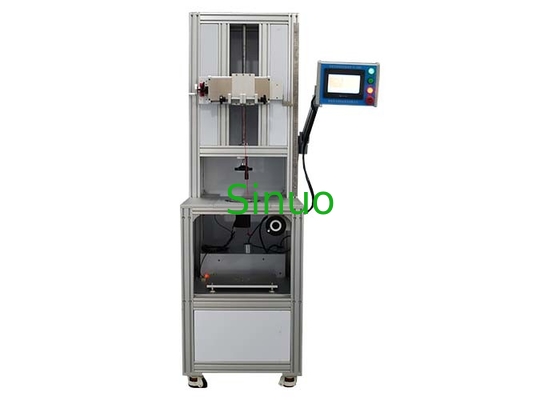

UL486A-B Tabella 26 Dispositivo di prova dei danni del filo terminali a vite Prova di sollecitazione meccanica
| Control method: | Controllo PLC | Test Station: | Posto fisso |
| Load Weight: | 0.7-109 kg | Height range: | 250-800 mm |
| Rotation speed: | 5 ~ 15 giri al minuto | Test Times: | 0-999999 volte |
| Mounting plate: | 300mm*250mm | Maximum distance: | 120 mm |
| High Light: | Dispositivo di prova del danno da stress meccanico al filo,Dispositivo di prova del danno da stress al filo |
||
UL486A-B Tabella 26 Dispositivo di prova dei danni del filo terminali a vite Prova di sollecitazione meccanica
Informazioni sul prodotto:
Questo dispositivo di prova è conforme alla clausola 9 dell'UL486A-B.3.2.1, paragrafo 9.3.2.3, paragrafo 9.3.2.4 e tabella 26 e figura 6, IEC60947-1, ecc.
Esemplari e restrizioni: terminali a vite, terminali senza filo e connettori.
Scopo della prova: esaminare se i terminali a vite e i terminali senza filo possono resistere alle sollecitazioni meccaniche che si verificano durante l'uso normale.Si utilizza principalmente per giudicare se la progettazione e la struttura del blocco terminale di chiusura del filo soddisfano i requisiti di non danneggiare eccessivamente il filo quando si chiude il filo.
Principio di prova: utilizzando la struttura a vite della rotaia guida. Il numero di prove può essere predefinito prima dell'uso. Quando il valore impostato è raggiunto, la macchina si ferma automaticamente e suona un segnale di allarme.
Parametri tecnici:
| Controllo e funzionamento | Controllo PLC, funzionamento a touch screen |
| Stazione di prova | Stazione singola |
| Azionamento | Servo drive |
| Fabbricazione |
1Il dispositivo di bloccaggio di centralizzazione soddisfa i requisiti dei blocchi terminali con lunghezza, larghezza e altezza rispettivamente di 60*70*90 mm. Il dispositivo ha le caratteristiche di sostituzione rapida. 2. dotato di una piastra di montaggio supplementare, di dimensioni 300 mm*250 mm, che può essere utilizzata in modo intercambiabile con la pinza di blocco di centralizzazione. 3La distanza massima tra la piastra di montaggio e il centro di rotazione è di 120 mm, regolabile |
| Velocità di rotazione |
5~15 giri al minuto, può essere predisposto sul touch screen, (UL486A-B richiede 9 giri al minuto) |
| Diametro di rotazione | Disco rotante a doppio foro, di diametro ø75 mm |
| Numero di prove/tempo |
1. 0-999999, si interrompe automaticamente quando il numero di prove prestabilito è raggiunto. 2. Il tempo di prova può essere commutato a 0-9999min in base ai diversi requisiti standard e può essere predefinito. Si fermerà automaticamente quando il tempo di prova predefinito è raggiunto. |
| Peso del carico |
Un insieme di pesi può raggiungere 0.7- 0.9, 1.4, 2.3, 3.6, 4.5, 6.8, 8.2, 11.413.6- 18 anni.222.725, 27.2- 34 anni.1, 36.3Quaranta.945 anni.449 anni.9, 54.5- 70 anni.4- 81.793.1109. Unità: Kg, il peso dell'amo è incluso nel peso totale |
| Intervallo di regolazione dell'altezza | 250-800 mm, regolabile, con indicatore di scala |
| Metodo di regolazione dell'altezza | Regolazione manuale |
| Diametro del bus | Configurazione UL486A-B: 6.4, 9.5, 12.7, 14.3, 15.8, 19.122.225 anni.4- 28 anni.6, 31.8- 34 anni.9- 38 anni.144 anni.5- Cinquanta.8, 54 mm |
|
Selezione dei campioni di specifiche (cfr. tabella allegata) |
UL486A-B Tabella 26 |
| Meccanismo di sollevamento pesi | Equipaggiato con meccanismo di sollevamento elettrico, vassoio di peso di grandi dimensioni per evitare cadute |
La configurazione del busing e della massa è la seguente tabella:
