IEC 60670-1 Prova di robustezza dei dispositivi per scatole di montaggio incorporate

IEC 60670-1 Prova di robustezza dei dispositivi per scatole di montaggio incorporate

Informazioni sul prodotto:

Norma: il dispositivo è progettato e fabbricato secondo i requisiti standard di IEC60670-1, clausola 12.11, figura 12, 13, 14.

Campione: scatole e contenitori di montaggio nascoste e semiscoperti classificati secondo la sezione 7 della norma IEC60670-1.2.1.

Scopo e principio di prova: scatole o alloggiamenti di montaggio nascoste o semiscostenibili su pareti, soffitti e pavimenti solidi, dopo essere stati correttamente installati secondo le istruzioni del costruttore.E il dispositivo di fissaggio integrato dovrebbe garantire che il campione può essere correttamente installato sul muro, soffitto e pavimento, e dovrebbero essere in grado di garantire un uso normale senza spostamento o caduta.

Questa prova simula il normale montaggio della scatola di montaggio e il peso principale viene utilizzato per applicare una forza di (72±0.1) N in direzione verticale.1)N viene abbassato da un'altezza di 50 mm al peso principale 10 volteDopo la prova, lo spostamento della scatola di montaggio sulla piastra di montaggio non deve superare 0,5 mm, in modo da verificare la fermezza del dispositivo di fissaggio della scatola di montaggio.

Struttura e caratteristiche delle apparecchiature:

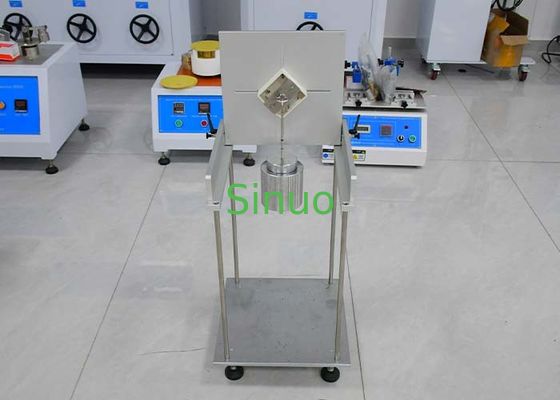

Il dispositivo è costituito da una piastra superiore di montaggio, un meccanismo di regolazione dell'angolo, un peso principale F, un peso aggiuntivo G, una scatola di montaggio e un dispositivo di fissaggio ausiliario.Il peso dell'accessorio è di 1/10 del peso totale.

Dimensioni dell'attrezzatura: approssimativamente: 350×350×600 (mm) W×D×H, Peso dell'attrezzatura: 25kg

Parametri tecnici:

Stazione di prova	Non sposato
Piastra superiore di montaggio	Con lunghe fessure per viti di montaggio a croce, la piastra di montaggio può essere fissata al campione, con un angolo regolabile di 45°, come illustrato di seguito.
Configurazione del peso	Peso principale: 72±0,1N x1; Peso aggiuntivo: 8±0,1N x1; Nota: il peso del peso principale include il peso corrispondente dell'amo
Casella di montaggio	Può essere utilizzato per il montaggio di scatole di montaggio nascoste o semi-nascoste incorporate. Casella di montaggio standard in base al campione del cliente
Apparecchiatura di fissaggio	Un set, utilizzato per bloccare il dispositivo di fissaggio sul foro di montaggio del campione
