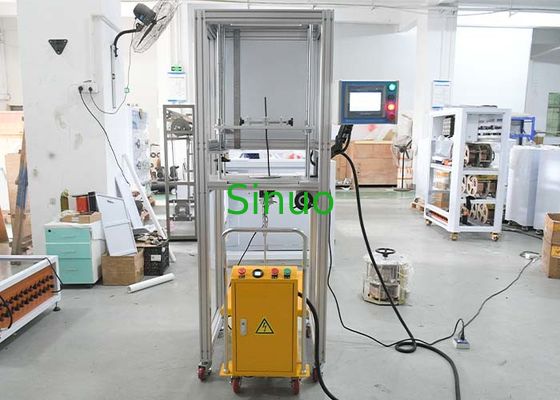

Testatore di tensione terminale per connettori senza vite e a filo Dispositivo di conformità UL486A-B

Testatore di tensione terminale per connettori senza vite e a filo Dispositivo di conformità UL486A-B

Informazioni sul prodotto:

Questo dispositivo di prova è conforme alla clausola 9 dell'UL486A-B.3.2.1, paragrafo 9.3.2.3, paragrafo 9.3.2.4 e tabella 26 e figura 6, IEC60947-1, ecc.

Esemplari e restrizioni: terminali a vite, terminali senza filo e connettori.

Scopo della prova: esaminare se i terminali a vite e i terminali senza filo possono resistere alle sollecitazioni meccaniche che si verificano durante l'uso normale.Si utilizza principalmente per giudicare se la progettazione e la struttura del blocco terminale di chiusura del filo soddisfano i requisiti di non danneggiare eccessivamente il filo quando si chiude il filo.

Principio di prova: utilizzando la struttura a vite della rotaia guida. Il numero di prove può essere predefinito prima dell'uso. Quando il valore impostato è raggiunto, la macchina si fermerà automaticamente e suonerà un segnale di allarme.

Parametri tecnici:

Sistema di controllo:
Equipaggiato con controllo PLC e interfaccia touchscreen intuitiva per un facile utilizzo.
I parametri di prova come la velocità e i tempi di prova possono essere preimpostati.

Progettazione meccanica:
Stazione di prova singola azionata da un servosistema di precisione.
Disco rotante a doppio foro con diametro di rotazione Ø76 mm.
Velocità di rotazione regolabile (515 rpm), con UL486A-B che richiede 9 rpm.
Il numero di prove (0999999) e la durata della prova (09999 min) possono essere impostati; arresto automatico e allarme al completamento.

Sistema di fissaggio flessibile:
Clampo di centralizzazione e blocco adatto a blocchi terminali fino a 60×70×90 mm.
La progettazione per il cambio rapido consente una rapida sostituzione degli apparecchi.
Piastra di montaggio aggiuntiva di 300×250 mm, intercambiabile con la pinza principale.
Distanza di montaggio regolabile fino a 120 mm dal centro di rotazione.

Regolazione del carico e dell'altezza:
Il set di pesi modulare fornisce 24 livelli da 0,7 kg a 109 kg, inclusa l'anello.
L'intervallo di regolazione manuale dell'altezza: 250×800 mm, con marcature a scala.
Equipaggiato con un meccanismo di sollevamento elettrico e un vassoio di grande peso per la stabilità.

Alloggio campione:

Diametri di busco compatibili con UL486A-B: da 6,4 mm a 54 mm.
Supporta le dimensioni del campione terminale secondo la tabella 26 dell'UL486A-B.

Fornitore di alimentazione:
Funziona su 220V monofase, 50Hz.
