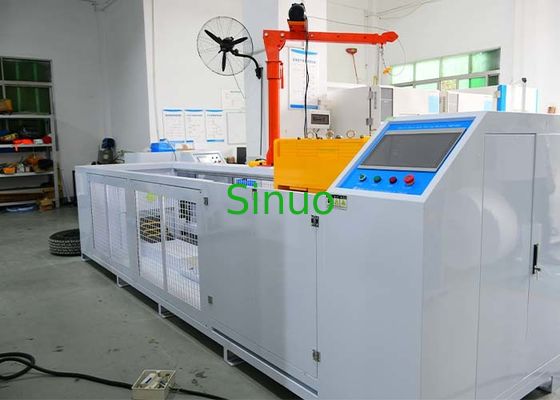

UL 2594 Clausola 58 Tester di Rotolamento Veicolo Interfaccia di Ricarica Capacità di Carico 5000/11000N

UL 2594 Articolo 58 Interfaccia di ricarica Testatore di rotazione del veicolo 5000/11000N Capacità di carico

Informazioni sul prodotto:

Conforme alla norma UL2594-2016, sezione 58, IEC 62196-1:2022, IEC 62752:2016, punto 9.34, ecc.

Campioni e restrizioni: presa di alimentazione, presa del veicolo e scatola di funzione con cavo raccomandato dal costruttore.

Scopo della prova: utilizzato per eseguire prove di frantumazione dei punti di ricarica delle prese di alimentazione, delle prese di ricarica e delle scatole funzionali dei veicoli per determinare la loro affidabilità dopo la frantumazione.

Principio di prova: collocare la spina elettrica e la spina del veicolo con il cavo raccomandato dal costruttore in modo casuale sul pavimento di cemento,applicare una pressione di rotolamento di (5000±250) N o (11000N±550) N su un pneumatico di auto dello stesso carico di P225/75R15, and roll over the power plug or plug function box at a speed of (8±2)km/h (tire inflation pressure 220±10)kPa to simulate the ability of the power plug or plug function box to withstand vehicle rolling damageLa cintura di prova impedisce al campione di muoversi.

Struttura e caratteristiche:

L'apparecchiatura è progettata con una struttura di scatola protettiva in lamiera di acciaio laminata a freddo. La superficie della scatola è dipinta. Il fondo della scatola è coperto da pavimento simulatore di cemento.Il meccanismo di rotolamento può simulare il pneumatico della macchina rotolamento sull'oggetto e scivolare su e giù liberamenteIl dispositivo di propulsione azionerà il meccanismo di rotolamento per ottenere un'azione di rotolamento avanti e indietro.I componenti principali sono in acciaio inossidabile e alluminio. (Assicurarsi che il pneumatico faccia rotolare il campione in condizioni normali di rotolamento).

Le caratteristiche principali sono le seguenti:
1Il telaio di questa apparecchiatura è coperto da una copertura protettiva per garantire la sicurezza del processo di prova; il fondo della scatola è bloccato al suolo con viti di espansione.È guidato da rotaie di carico pesante, il gruppo di rulli scivola e la potenza viene azionata da un motore ad alta potenza combinato con un riduttore di turbina per spingere l'albero principale a ruotare alla velocità di prova per promuovere la prova di rotolamento.Il dispositivo scorrevole di fissaggio del campione è dotato di un dispositivo di installazione a scatola funzionale per soddisfare i requisiti standard.
2Il dispositivo di regolazione della pressione di rotolamento è progettato come una struttura regolabile.
3L'apparecchiatura adotta la modalità di lavoro del pneumatico a trazione anteriore e posteriore (la direzione di rotolamento di prova è guidata dal motore per rotolare il pneumatico in rotazione avanti e indietro), mantenendo fisso il campione,che può simulare in modo più realistico il rotolamento reciproco del pneumatico per auto e simulare efficacemente il rotolamento del campione.
4Il sistema di controllo è un meccanismo indipendente.I fori di installazione fissi e le porte di collegamento del filo sono installati in basso per una facile fissazione e connessione.

Parametri tecnici:
