Name: Tester di sicurezza per connettori di ricarica EV per standard europei
Brand: Sinuo Testing Equipment Co. , Limited
SKU: Sneq08
Availability: InStock

MOQ:	1
prezzo:	Customized
Imballaggio standard:	Caso in compensato
Periodo di consegna:	30 giorni
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	20 set al mese

Dettagli Informazioni

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

Cina

Marca

Sinuo

Certificazione

Calibration Certificate(Cost Additional )

Numero di modello

Sneq08

Gamma di resistenza:

1-5000Ω, con precisione dell'1%

Intervallo del termistore:

100-50.000Ω, con una precisione del 2%

Tensione dell'isolamento:

DC 100-1000V (impostazione variabile)

Resistere alla tensione:

AC 0-5kV / DC 0-6kV, regolabile

Gestione dei dati:

Associa automaticamente il codice QR del prodotto ai risultati dei test e genera report

Test funzionali:

Continuità, cortocircuito, mal cablaggio, resistenza, blocco elettronico, isolamento e prova di resi

Evidenziare:

Tester per connettori di ricarica EV

Tester di sicurezza per standard europei

Tester per apparecchiature di ricarica veicoli

Descrizione del prodotto

Sistema completo di test di sicurezza per connettori di ricarica EV AC/DC standard europei

Prodotto overview:

Questo sistema di test verifica principalmente la funzionalità delle pistole AC e DC conformi agli standard cinesi, europei e americani. A ogni pistola può essere assegnato un codice QR univoco e i risultati dei test vengono salvati automaticamente in un rapporto. I risultati positivi possono essere stampati. Tutte le funzioni vengono testate automaticamente in un'unica soluzione.

Questo sistema è altamente efficiente e consente di risparmiare manodopera, rendendolo adatto alle ispezioni complete in fabbrica.

Contenuti del test:

Testare ogni filo per rotture, continuità, cortocircuiti e sequenza di cablaggio errata.
Testare la resistenza di continuità della linea principale.
Testare le resistenze interne (compresi i pulsanti sia nello stato premuto che non premuto).
Testare la funzione di blocco elettronico.
Testare l'isolamento tra i fili.
Testare la tensione di tenuta tra i fili.
Testare i fili della termocoppia.

Parametri tecnici:

Ingresso alimentazione: monofase AC 220V/50Hz;
Ingresso alimentazione pneumatica: 0,6 MPa;
Sistema di controllo: PLC + computer industriale;
Integrazione del computer con un sistema MES (opzionale, costo aggiuntivo);
I dati vengono inseriti nel computer tramite uno scanner. Il dispositivo è dotato di uno scanner in grado di scansionare i codici a barre sul prodotto in fase di test. Prima del test, scansionare il codice a barre o il codice QR sul prodotto. Dopo il test, il codice a barre scansionato può essere associato al record del test, consentendo la tracciabilità dei dati del test successivi.
Il dispositivo utilizza l'ingresso e l'uscita PLC per scansionare e rilevare interruzioni dei fili, continuità, cortocircuiti e disallineamento della sequenza dei fili. Il PLC determina automaticamente se il test è qualificato al termine del test.
Intervallo di test di resistenza integrato: 1-5000Ω, con una precisione dell'1%.
Impostare i valori limite superiore e inferiore per determinare se la resistenza è buona.

Rilevamento della resistenza CC e PE (pulsante premuto o non premuto)	Resistenza pistola AC 16A	RC (non premuto): 680Ω, RC (premuto) RC+R4: 3,38kΩ	La precisione del rilevamento della resistenza deve raggiungere l'1% - 2%
	Resistenza pistola AC 32A	RC (non premuto): 220Ω, RC (premuto) RC+R4: 3,52kΩ
	Resistenza pistola AC 63A	RC (non premuto): 100Ω, RC (premuto) RC+R4: 3,4kΩ

Intervallo di test del termistore: 100-50.000Ω, precisione del 2%. Impostare i limiti superiore e inferiore per determinare se la resistenza di accensione è buona.
Tensione di pilotaggio: DC12V. Sono disponibili uscite di tensione positiva e negativa per attivare o disattivare il connettore. È disponibile il monitoraggio della continuità del contatto dell'interruttore per determinare se il dispositivo è buono o cattivo.

Test di isolamento linea-linea:

Test monofase: L-N, L-E ed E-N; test trifase: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2 e L1/L2/N/E-L3; test DC: positivo-negativo, positivo-terra e negativo-terra.
Parametri di impedenza di isolamento:
Tensione di isolamento: DC 100-1000V (impostazione variabile);
Limite inferiore: da 1MΩ a 1GΩ (impostazione variabile);
Precisione: ±5%;
Valore di allarme di resistenza di isolamento configurabile: quando la resistenza scende al di sotto del valore impostato, il campione viene considerato difettoso.

Test di tensione di tenuta linea-linea:

Test monofase: L-N, L-E, E-N; test trifase: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3;
Test DC: positivo-negativo, positivo-terra e negativo-terra.
Parametri del test di tensione di tenuta:
Tensione di tenuta: AC 0-5kV / DC 0-6kV, regolabile;
Limite di corrente di dispersione: AC 0,1mA-20mA, DC 0,01mA-5mA, regolabile;
Precisione: ±1,5% + 3 cifre;
Display: il display digitale indica la tensione corrente;
Regolazione della tensione: programmabile automaticamente;
Rilevamento allarme: quando il valore della corrente di dispersione supera il valore impostato, il campione viene considerato difettoso.

Stazione di test: una stazione, che testa un prodotto alla volta. Entrambi i supporti della pistola, testa e coda, sono installati sull'apparecchiatura.
Spina della pistola: disponibile con supporti per pistole AC/DC standard cinesi, supporti per pistole AC/DC standard europei e supporti per pistole AC/DC standard americani.
Piastra di coda: utilizza un dispositivo di fissaggio dedicato (morsetto + piastra protettiva) su misura per il prodotto in fase di test.
Altezza presa: l'altezza di base della presa è di circa 750-1000 mm, progettata ergonomicamente.
Dimensioni: L900mm x P800mm x H1800mm. La base è dotata di ruote bloccabili.
Peso: circa 300 kg.

Software per computer:

Il software supporta Windows 7 e Windows 10.
Tutte le impostazioni dei parametri possono essere completate tramite il software.
I risultati dei test per ogni prodotto vengono salvati in tempo reale sul computer per un facile accesso, revisione ed esportazione dell'analisi.
Il sistema di test ha un'interfaccia di comunicazione riservata per l'integrazione con il sistema MES, consentendo il caricamento dei dati di test nel database MES per una comoda gestione del cliente.
Memorizzazione dati: al termine del test, i dati del test vengono memorizzati in tempo reale.
Esportazione dati: i dati del test possono essere esportati in formato TXT o Excel.

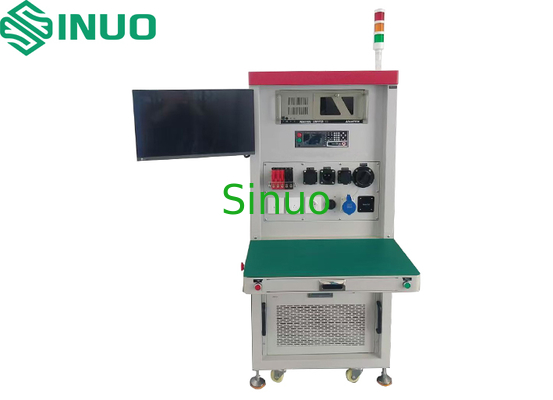

Tester di sicurezza per connettori di ricarica EV per standard europei 0
