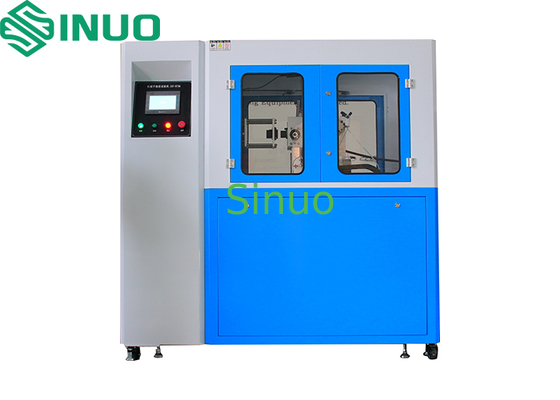

Dispositivo di Test dell'Interfaccia di Ricarica per Potere di Interruzione e Funzionamento

MOQ:	1
prezzo:	Customized
Imballaggio standard:	Plywood Case
Periodo di consegna:	30 Days
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	20 sets per month

Dettagli Informazioni

Descrizione del prodotto

Informazione dettagliata

Place of Origin

China

Marca

Sinuo

Certificazione

Calibration Certificate(Cost Additional )

Model Number

SNQC1005

Test Cycles:

0~999,999 times

Breaking Time:

1-999.9 seconds

Test Rate:

0-10 times/min

Test Speed:

0-850mm/s

Test Stroke:

0-200mm (Test plug and socket distance ≥ 50mm)

Force Range:

(0-500)N, with a measurement error of ≤±0.5% F.S., resolution ≤0.1N

Evidenziare:

dispositivo di test dell'interfaccia di ricarica

tester di potere di interruzione elettrica

apparecchiatura di test del funzionamento per elettrodomestici

Descrizione del prodotto

Dispositivo per il test della capacità di interruzione e del funzionamento normale dell'interfaccia di ricarica

Campione e Limitazione:

Articolo del test: Interfaccia di ricarica per veicoli elettrici, spine e prese industriali e accoppiatori.

Scopo del test: Utilizzato per verificare se gli accessori elettrici, come le interfacce di ricarica per veicoli elettrici, le spine e le prese industriali e gli accoppiatori, possono resistere a sollecitazioni meccaniche, elettriche e termiche durante il normale utilizzo senza eccessiva usura o effetti dannosi. L'obiettivo è convalidare la loro affidabilità.

Principio del test:

Il test viene condotto utilizzando un meccanismo azionato da servomotore che esegue azioni lineari di inserimento e prelievo sul campione, raggiungendo un certo numero di cicli. Il sistema ruota automaticamente la soluzione e un carico esterno può essere collegato per eseguire test di accensione/spegnimento. Il tempo di accensione/spegnimento, la velocità del test e la corsa possono essere preimpostati tramite un touchscreen.

Struttura e Caratteristiche:

La struttura adotta un telaio integrato, azionato da un servomotore con vite a sfera di precisione e trasmissione a cinghia sincrona. Il sistema è controllato da un PLC con una potente funzione di visualizzazione digitale e un'interfaccia intuitiva su un touchscreen a colori da 7 pollici. Il dispositivo di fissaggio è regolabile su tre assi, adatto per testare la durata delle interfacce delle pistole di ricarica.

Condizioni ambientali:

Alimentazione: AC220V±10%/50-60Hz, 2kW

Temperatura di esercizio: 0-40°C, Umidità: 30%-90%

Dimensioni: Circa L1850*P800*H1700mm

Peso: Circa 150 kg

Parametri tecnici:

Articoli del test	a) Test di durata del dispositivo di bloccaggio meccanico b) Capacità di interruzione c) Funzionamento normale (durata)
Gamma di campioni	Dispositivi di fissaggio personalizzati in base ai campioni dei clienti
Stazione	Stazione singola
Modalità di controllo elettrico	Controllo integrato intelligente Mitsubishi PLC, interfaccia touch a colori uomo-macchina da 7 pollici
Modalità operativa	Funzionamento manuale o controllato da programma
Funzione	Simula il normale funzionamento dell'interfaccia di ricarica, inclusi l'inserimento e il prelievo dell'interfaccia di ricarica, lo sblocco/blocco del dispositivo di bloccaggio meccanico. Può anche essere testato indipendentemente. Il sistema è programmabile per la velocità del test, il tempo del test e i cicli del test, con un'unica vasca per liquidi e funzione di agitazione.
Modalità di azionamento	Azione di inserimento e prelievo azionata da servomotore, rotazione elettrica per l'immersione nella soluzione, assistita da cilindri pneumatici per l'apertura e la chiusura del meccanismo di interblocco.
Dispositivo di fissaggio e metodo di bloccaggio del campione	Bloccaggio meccanico con dispositivi di fissaggio tridimensionali X/Y/Z regolabili. La posizione del punto di bloccaggio è regolabile e i dispositivi di fissaggio possono essere scambiati per testare le interfacce di ricarica AC/DC standard nazionali, americane ed europee.
Ribaltamento automatico	Il dispositivo di fissaggio sull'interfaccia della pistola di ricarica include un meccanismo di ribaltamento automatico che può ruotare di 90º. Il tempo di immersione è controllabile.
Cicli di test	0~999.999 volte, preimpostabile. Il sistema si fermerà automaticamente al raggiungimento del numero di cicli preimpostato.
Tempo di interruzione	1-999,9 secondi, preimpostabile (lo standard richiede che il contatto elettrico venga mantenuto per non più di 4 secondi e non meno di 2 secondi).
Velocità di inserimento/prelievo	0-10 volte/min, preimpostabile (3,75 cicli/min, 7,5 corse/min).
Corsa del test	0-200 mm, preimpostabile (distanza spina e presa del test ≥ 50 mm).
Velocità del test	0-850 mm/s, preimpostabile direttamente tramite il touchscreen.
Visualizzazione della forza	Dotato di un sensore di forza con capacità di 50 kg per il monitoraggio della forza in tempo reale. È possibile generare una curva forza-tempo, che mostra le forze massime di inserimento e prelievo, nonché il valore di forza corrente. Intervallo di forza: (0-500)N, con un errore di misurazione di ≤±0,5% F.S., risoluzione ≤0,1N.
Meccanismo di bloccaggio	Il sistema include una funzione di pressione automatica per il dispositivo di bloccaggio meccanico, che simula le normali condizioni operative.
Serbatoio della soluzione	Un serbatoio della soluzione di test contenente una miscela di sale al 5% e sabbia al 5% (polvere di test di particolato grossolano ISO 12103-A4 o equivalente), sospesa in acqua distillata.
Requisiti di immersione	La frequenza del liquido di immersione, il tempo di immersione, il tempo di asciugatura, i cicli di inserimento/prelievo e i tempi dei cicli sono tutti programmabili.
Carico esterno	È possibile collegare un carico esterno per il test.
Funzioni di rilevamento	Quando collegato a un carico, il sistema può attivare un allarme di circuito aperto e registrare il conteggio dei cicli correnti.
Protezione di sicurezza	Protezione di terra, protezione da cortocircuito, protezione da sovraccarico.
