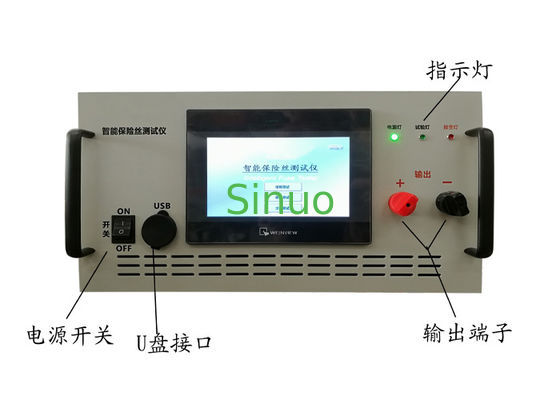

Tester per fusibili termici intelligenti IEC 60691 0-300A Apparecchiatura per test di durata e sovraccarico
| Fuse Rating: | 45A | Test Current: | 3.0 ~ 300.00A |
| Test Current Range: | 0 ~ 300a | Test Voltage Range: | 0 ~ 20V |
| Time Setting Range: | 1s ~ 99s | Fuse Time Range: | 10ms ~ 99s |
| Test Time Accuracy: | ≤ 1% | Test Cycles: | 1 ~ 9999 volte |
| High Light: | Tester per fusibili termici IEC 60691,Apparecchiatura per test di sovraccarico 300A,Tester di durata degli interruttori con garanzia |
||
IEC 60691 Testatore di fusibili termici intelligenti 0-300A Attrezzatura di prova di resistenza e sovraccarico
Descrizione del prodotto
L'Intelligent Thermal Fuse Tester è uno strumento specializzato progettato per testare le prestazioni dei piccoli fusibili, compreso il tempo di soffiatura del fusibile e la misurazione della corrente.1-2015, GB 9364.3-2018, GB/T 9816.1-2023, clausola 10.4, e le norme IEC 60691-2023 per i requisiti di prova dei fusibili, della resistenza e del sovraccarico. Dotato di un touch screen da 7 pollici per la visualizzazione e la regolazione dei parametri e controllato da un processore ARM,questo tester programmabile fornisce correnti di prova fino a 300ACon un funzionamento intelligente, alta precisione e sicurezza affidabile, è una soluzione ideale per le applicazioni di prova dei fusibili.
Caratteristiche
-
Progettazione avanzata dell'alimentazione CC con topologia a ponte pieno/mezzo ponte a tensione zero e controllo PWM per una risposta dinamica rapida e un'elevata precisione di tensione e corrente.
-
Moduli di tensione costante e corrente costante programmabili.
-
Supporta quattro modalità di prova: prova di soffiatura del fusibile (M1), prova di resistenza (M2), prova di passo (M3) e prova di sovraccarico (M4).
-
Tempo di risposta ultra veloce nell'intervallo di millisecondi.
-
Funzioni di protezione multiple (sovoltamento, sovracorrente, ecc.), con interruzione automatica e allarme acustico/visivo.
-
Alta efficienza di conversione con tecnologia di commutazione ZVZCS.
-
Registrazione dei dati in tempo reale per una facile revisione e analisi.
-
Trasferimento regolare e accurato tra tensione costante e corrente costante senza eccesso.
-
Interfaccia touch screen di 7 pollici con controllo digitale completo per un funzionamento facile da usare.
Specifiche tecniche
| Articolo | Specificità |
|---|---|
| Voltaggio di ingresso | AC 220V ± 10% |
| Classificazione dei fusibili | 45A |
| Frequenza di ingresso | 50Hz / 60Hz |
| Ambiente operativo | Temperatura: 10°C ~ 40°C, umidità: ≤ 75% RH |
| Colore | Grigio-bianco |
| Peso | Circa 25 kg. |
| Intervallo di corrente di prova | 0 ~ 300A |
| Intervallo di tensione di prova | 0 ~ 20V |
| Moduli di prova | Test del tempo di fusione M1, prova di resistenza M2, prova di passo M3, prova di sovraccarico M4 |
Prova del tempo di fusione M1
| Articolo | Specificità |
|---|---|
| Corrente di prova | 3.0 ~ 300.00A |
| Intervallo di impostazione dell'ora | 1 ~ 99 anni |
| Intervallo di tempo del fusibile | 10ms ~ 99s |
| Accuratezza del tempo di prova | ≤ ± 1 ms + 0,3%RD (RD = tempo di funzionamento effettivo) |
| Tempo di funzionamento | 1s ~ 59m59s |
Prova di resistenza M2
| Articolo | Specificità |
|---|---|
| Corrente di prova | 0 ~ 300.00A |
| Orario di accensione/disattivazione | Fino a 9999h59m59s |
| Accuratezza del tempo di prova | ≤ 1% |
| Cicli di prova | 1 ~ 9999 volte |
Prova di passo M3
| Articolo | Specificità |
|---|---|
| Intervallo di corrente iniziale | 0 ~ 300.00A |
| Impostazione della corrente finale | 0 ~ 300 000 A |
| Valore di corrente di passo | 0.5A ~ 1A |
| Intervallo di tempo di trattenimento passo | Fino a 9999h59m59s |
| Accuratezza del tempo di prova | ≤ 1% |
Prova di sovraccarico M4
| Articolo | Specificità |
|---|---|
| Intervallo di corrente | 3 ~ 300.00A |
| Impostazione della durata | 1 ~ 20 ms (default: 3 ms) |
| Impostazione dell'intervallo | 1 ~ 99s (default: 10s) |
| Cicli di prova | 1 ~ 9999 volte |
Altri parametri
| Articolo | Specificità |
|---|---|
| Visualizzazione | schermo touch da 7 pollici |
| Metodo di controllo | Controllo ARM |
| Funzioni di protezione | Protezione da sovraccarico, sovra-tempo e sovra-temperatura con allarme acustico |
| Immagazzinamento dati | Supporta il salvataggio dei dati di prova |
| Funzione USB | Supporta l'unità flash USB per l'esportazione dei dati |
| Fabbricazione di prova | 1 set (campione fornito dall'utente) |
| Dimensioni di riferimento | 440 mm (L) × 550 mm (D) × 250 mm (H) |
