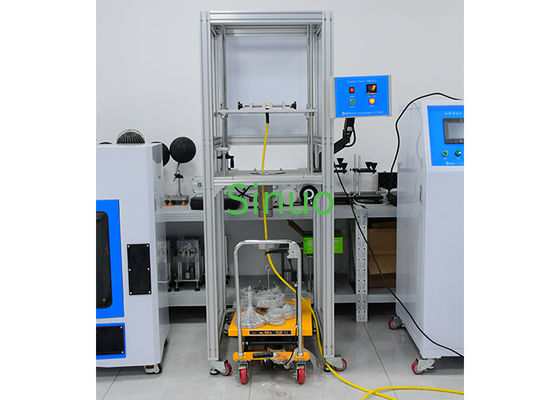

Terminal Tester IEC 62196-1 Figure 7 Screw Terminal Strength & Durability Testing Machine

MOQ: 1
prezzo: Customized
Imballaggio standard: Caso in compensato
Periodo di consegna: 30 giorni
Metodo di pagamento: T/t
Capacità di approvvigionamento: 1 messo al mese
Dettagli Informazioni
Descrizione del prodotto
Informazione dettagliata
Luogo di origine
Cina
Marca
Sinuo
Certificazione
Calibration Certificate (Cost Additional)
Numero di modello
SNQC1012
Stazione di prova:
separare
Peso di carico:
0.4-70.3Kg
Diametro rotante:
75 mm
Tasso di prova:
(10±2) giri/min
Tempi della prova:
1-999999times
Altezza della prova:
260-660mm
Metodo di controllo:
Controllo dei bottoni
Alimentazione elettrica:
AC220V, 60Hz
Descrizione del prodotto



Terminal Tester IEC 62196-1 Figure 7 Screw Terminal Strength & Durability Testing Machine





Product Information:



This Terminal Testing Machine is specially designed in accordance with IEC 62196-1:2022 clause 13.3.1, figure 12, and table 3. It is used to evaluate the strength, durability, and reliability of clamping screw terminals to ensure safe performance under normal operating conditions.

The equipment checks whether the screw terminal design prevents over-damage to the wire and withstands mechanical stress during normal use. With preset testing cycles, automatic stop, and alarm function, the tester provides accurate and efficient compliance testing for electrical accessories.





Key Features:



Conforms to IEC 62196-1:2022 requirements

Preset testing times (1~9999 cycles, default 150 times in 15 min)

Automatic stop with alarm when cycles are completed

Adjustable rotating weight from 0.4 to 70.3 kg

Rotating speed: (10 ± 2) r/min

Wide range of bushing hole diameters: 6.5mm to 44.5mm

Adjustable test height: 260–660mm

Robust design for long-term durability





Technical Parameters:



Parameter Specification
Power Supply AC220V, 50/60Hz
Counting Range 1 ~ 9999 cycles (default: 150 times / 15 min)
Rate of Testing (10 ± 2) r/min
Rotating Weight 0.4 ~ 70.3 kg (details per IEC table 3)
Rotating Diameter 75 mm
Bushing Hole Diameters 6.5, 9.5, 13, 14.5, 15.9, 19.1, 22.2, 25.4, 28.6, 31.8, 38.1, 44.5 mm
Adjustable Height (H) 260 ~ 660 mm
Machine Dimensions (L×W×H) 790 × 400 × 1500 mm



The busing and mass configuring is as following table:



Terminal Tester IEC 62196-1 Figure 7 Screw Terminal Strength & Durability Testing Machine 0


Terminal Tester IEC 62196-1 Figure 7 Screw Terminal Strength & Durability Testing Machine 1

Terminal Tester IEC 62196-1 Figure 7 Screw Terminal Strength & Durability Testing Machine 2

Terminal Tester IEC 62196-1 Figure 7 Screw Terminal Strength & Durability Testing Machine 3
