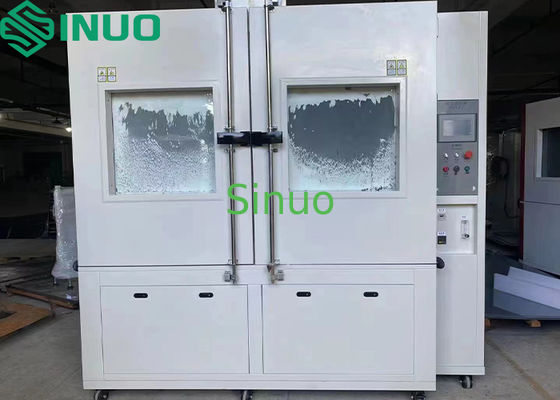

Camera di prova polvere e sabbia walk-in da 6 m³ per test di protezione IP contro la polvere

Volume e dimensioni

Dimensione del campione

Larghezza: 36–39 pollici (≈ 91,44–99,06 cm)

Altezza: 70–72 pollici (≈ 177,8–182,88 cm)

Profondità: 30–36 pollici (≈ 76,2–91,44 cm)

Volume interno effettivo

Circa 6 m³

Dimensioni interne della camera

1500*1500*2500 mm (L*P*A)

Apertura della porta

1400*1500 mm (L*A)

Dimensioni esterne

Circa 2500*2300*3300 mm (L*P*A)

Parametri funzionali

Temperatura della camera di lavoro

RT +10°C a +70°C

Umidità della camera di lavoro

≤75% RH (non visualizzata o controllata)

Grado di vuoto

≤10 kPa

Tipo di polvere

Polvere di talco

Dimensione delle particelle di polvere

Passa attraverso una maglia da 75 µm (diametro del filo 50 µm)

Concentrazione di polvere

2–4 kg/m³

Misuratore di flusso d'aria

Tipo meccanico

Velocità del flusso d'aria

≤2 m/s

Controllo del tempo

Periodo di soffiaggio della polvere: 1 s–99 h (regolabile); durata del test: 1 s–99 h (regolabile); tempo di vibrazione: 1 s–99 h (regolabile)

Maglia metallica

Diametro del filo ≥50 µm; spaziatura della maglia ≥75 µm

Sistema di circolazione della polvere

Dotato di una ventola a flusso misto ad alta potenza e di un condotto di circolazione; volume di aspirazione 80× volume dell'involucro di prova; flusso ≤60× all'ora; flusso d'aria verticale dall'alto verso il basso; distribuzione uniforme della polvere; porta del manometro calibrata

Capacità di carico della piattaforma del campione

≥200 kg

Sistema di essiccazione della polvere

Dotato di un riscaldatore per l'essiccazione della polvere; controllato tramite touchscreen; consente l'essiccazione senza interrompere il test; garantisce una concentrazione di polvere costante

Sostituzione della polvere

Sostituzione manuale con un aspirapolvere; comodo ed efficiente

Configurazione della camera

Materiali della camera

Guscio esterno: lamiera di acciaio colorata di alta qualità da 1,0 mm, finitura bianca verniciata

Isolamento: schiuma di poliuretano da 100 mm

Camera interna: acciaio inossidabile SUS3201 da 1,0 mm

Piattaforma del campione

Capacità di carico ≥200 kg

Porte

1) Doppie porte manuali con ampie finestre di osservazione e tergicristalli per la polvere

2) Ogni porta è dotata di una finestra in vetro antiesplosione multistrato

3) Sigillato con guarnizioni in silicone resistenti alle alte/basse temperature a doppio strato

Principio di soffiaggio della polvere

Flusso d'aria verticale dall'alto verso il basso, durata di soffiaggio programmabile

Sistema di circolazione della polvere

1) Quattro imbuti (uno ad ogni angolo) con filtri antipolvere in metallo

2) Spazzola rotante per la polvere sotto la piattaforma del campione che indirizza la polvere negli imbuti

3) La ventola a flusso misto fa circolare la polvere in modo uniforme nella camera

4) Concentrazione di polvere: 2–4 kg/m³ (regolabile); la polvere si deposita lentamente e uniformemente (<2 m/s)

Porte di prova

Due porte Φ100 mm (una su ciascun lato) con tappi di tenuta e coperchi in acciaio inossidabile

Illuminazione

Luce LED installata sul soffitto; controllata tramite il pannello di controllo; durata ≥1000 h

Sistema di vuoto

1) Pompa per vuoto a palette rotanti a stadio singolo (2 HP)

2) Sensore di pressione differenziale elettronico con valvola di regolazione

3) Include pompa per vuoto, tubazioni, manometro a U, misuratore di flusso d'aria e connettori

4) Tubi in rame e gomma, filtro dell'aria e regolatore di pressione

5) Misuratore di flusso a rotore di vetro per la misurazione della velocità di evacuazione

Sistema di essiccazione della polvere

1) Sistema di riscaldamento interno per la deumidificazione

2) Tubi riscaldanti in acciaio inossidabile alettati con copertura protettiva perforata

3) Controllato da SSR + PID per un controllo preciso della temperatura

4) Il processo di essiccazione non influisce sulla procedura di test.

Armadio di controllo

1) Armadio di controllo indipendente che ospita i componenti elettrici

2) Posizionato per un funzionamento comodo

Funzioni aggiuntive

Controllo del vuoto per il mantenimento della pressione sub-atmosferica o delle variazioni cicliche di pressione

Sistema di controllo

Controller

Controller touchscreen LCD programmabile da 7 pollici (registra temperatura e umidità)

Esecuzione del programma

Supporta 4 uscite che eseguono 4 programmi temporali indipendenti simultaneamente

Controllo del tempo

Ogni punto di uscita include le impostazioni dell'ora di inizio e di arresto

Modalità di controllo

Temporizzazione indipendente o congiunta per soffiatore di polvere, vibrazioni e tempo totale di prova

Tempo massimo di prova

9999 minuti

Interfaccia di comunicazione

RJ45, RS485 o RS232 per il monitoraggio e il funzionamento remoto

Misurazione della temperatura

Sensore di resistenza al platino PT100 di classe A ad alta precisione

Condizioni operative e dispositivi di protezione

Condizioni operative

Temperatura ambiente: da -5°C a +40°C

Umidità relativa: ≤90% RH

Pressione atmosferica: 86–106 kPa

Alimentazione: 380 V CA (±10%), trifase + PE, resistenza di messa a terra ≤4Ω

Frequenza: 50Hz ±10%

Potenza nominale: ≈26 kW (soggetto al design finale)

Dispositivi di protezione

1) Interruttore automatico: protezione da sovracorrente, surriscaldamento e cortocircuito

2) Sistema di riscaldamento: protezione da dispersione, cortocircuito e sovraccarico

3) Protezione da sovratemperatura della camera (doppie modalità di sicurezza)

4) Sequenza di fase e protezione da perdita di fase

5) Protezione dalle perdite

6) Spia di allarme a tre colori con allarme acustico/visivo e interblocco della porta

7) Visualizzazione guasti con codice di allarme sullo schermo LCD; interruzione dell'alimentazione principale fino alla risoluzione del guasto

8) Sistema di interblocco: impedisce il funzionamento della refrigerazione/riscaldamento se la ventola di circolazione non è in funzione o è sovraccaricata

9) Funzioni di autodiagnosi e sicurezza: protezione da interruzione di corrente, rilevamento interruzione linea, allarmi di temperatura/umidità, funzionamento automatico, rilevamento mancanza acqua, timer (avvio/arresto automatico), funzionamento di backup e suggerimenti di aiuto

No.

Nome

Origine / Marca

Unità

Quantità

1

Touch Screen

Kunlun Tongtai

pc

1

2

PLC

Wuxi / Xinje

set

1

3

Contattore CA

Chint

set

1

4

Relè intermedio

Chint

pc

1

5

Spia luminosa e pulsante

Shanghai / Hongbo

set

1

6

Cicalino di allarme

Shanghai / Hongbo

pc

1

7

Interruttore di arresto di emergenza

Shanghai / Hongbo

pc

1

8

Pulsante autobloccante rosso

Shanghai / Hongbo

pc

1

9

Protezione da sovracorrente

Chint

pc

1

10

Interruttore di alimentazione principale (MCB)

Chint

pc

1

11

Alimentatore switching

Taiwan / Mean Well

pc

1

12

Motore asincrono trifase

Taiwan / Jiuzhou

pc

1

13

Motore a vibrazione

Cina / Chuangxin

set

1

14

Pompa per vuoto

Cina / Feiyue

pc

1

15

Misuratore di flusso d'aria

Cina / LZT Juyi

pc

1
