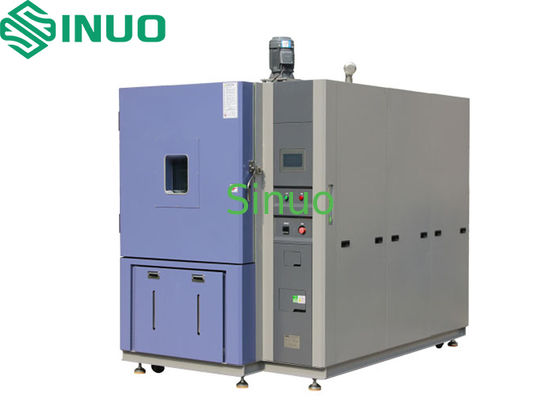

Camera di prova ad alta bassa temperatura e bassa pressione da -40°C a +70°C 5kPa

Prestazioni

Metodo di raffreddamento

con raffreddamento ad aria

Intervallo di temperatura

-40°C~+70°C

Variazioni di temperatura

≤ 0,5°C (pressione ambiente, senza carico)

Disparità di temperatura

≤ ± 2,0°C ((pressione ambiente, senza carico)

Tempo di riscaldamento

20°C → +100°C, ≤ 30 min (pressione ambiente)

Tempo di raffreddamento

20°C → -40°C, ≤ 30 min (pressione ambiente)

Intervallo di pressione

Pressione ambientale ~ 5 kPa (comunemente 11,6 kPa)

Diviazione di pressione

≤ ± 2 kPa (≥ 40 kPa)

≤ ± 5% (2 ‰ 40 kPa)

Intervallo controllabile integrato di pressione/temperatura

Variazioni di pressione

≤ ±2 kPa (1 bar ~ 40 kPa); ≤ ±5% (40 kPa ~ 2 kPa)

Tempo di depressione

≤ 30 minuti a 5 kPa

Requisiti del programma

Le batterie e le batterie di prova devono essere conservate a una temperatura di 75 ± 2 °C per almeno 6 ore, seguite da una conservazione a una temperatura di -40 ± 2 °C per almeno 6 ore.L'intervallo di tempo massimo tra le due temperature estreme di prova è di 30 minuti.. Questo ciclo deve essere ripetuto 10 volte. Successivamente tutte le batterie di prova e le batterie in serie devono essere conservate a temperatura ambiente (20 ± 5°C) per 24 ore.il tempo di esposizione alle temperature estreme di prova deve essere di almeno 12 ore;.

Caratteristiche strutturali

Specificativi del campione

Voltaggio selezionabile: 12 V, 24 V, 36 V o 48 V

Dimensione massima della batteria: W720*H480*D600 mm

Peso: 280 kg

tensione massima: 56 V

Corrente massima: 300 A

Dimensioni della camera interna

W*H*D: 1000*1000*1000 mm

Dimensioni esterne

W*H*D: 3250*1400*2000 mm (escluse le sporgenze)

Materiale delle pareti esterne

1.5 mm di lamiera di ferro verniciato

Materiale della parete interna

SUS304 acciaio inossidabile (5 mm, struttura portante sotto pressione)

Materiale isolante

Spuma di poliuretano rigido

Porta della camera

Porta singola con maniglia a prova di esplosione, finestra di visualizzazione, illuminazione interna

Posti di conduzione e terminali

Un conducente Φ100 mm sul lato sinistro; flangia terminale sigillata

Valvola di gonfiamento manuale

Per la compensazione manuale della pressione in caso di interruzione di corrente

Scaffalature

Due scaffali in acciaio inossidabile

Scaldacamere

Caldaie a tubi a pinne in acciaio inossidabile

Controllo del riscaldamento

Modulazione della larghezza dell'impulso SSR (solid state relay)

Pompa a vuoto

VD401 ULVAC pompa a vuoto a vela rotativa a un solo stadio a azionamento diretto, raffreddata ad aria (con filtro della nebbia di olio, vetro a vista dell'olio e valvola di zavorra del gas)

Sensore di vuoto

UNIK 5072 (GE, USA),

Intervallo: 0 ‰ 200 kPa,

Accuratezza: ±0,2% FS.BSL,

di potenza di uscita: 4 ‰ 20 mA,

Interfaccia di pressione: G1/4 filo interno

Sistema di refrigerazione

Metodo di lavoro

Aria raffreddata, compressione meccanica, doppia cascata

Compressore

Altri apparecchi per la produzione di calore

Evaporatore

Sistemi di accensione

Condensatore

Altri apparecchi per la produzione di calzature

Agente frigorifero

R404a / R23 (non fluorato, ecologico, ODP = 0)

Accessori

Asciugatrice, separatore d'olio, vetro a vista del refrigerante, valvole di servizio

Sistema a prova di esplosione

Riduzione della pressione

Due prese d'aria a prova di esplosione di 300*300 mm con porte; si aprono quando la pressione della camera è ≥ 0,01 MPa, collegate con cerniere di alta resistenza e catene in acciaio inossidabile

Sottomissione del fuoco

Sistema di CO2 con comando remoto automatico e manuale

Catene a prova di esplosione

Due catene sulla porta principale per evitare che la porta si apra

Sistema di controllo elettrico

Controller

LCD a colori TFT da 7 pollici

Modalità di funzionamento

Modalità programma / modalità valore fisso

Programmazione

Menu cinese, input touch-screen

Capacità del programma

Max 20 programmi, 1000 passaggi, 20 cicli (max 99 passaggi per ciclo)

Visualizzazione

I valori impostati (SV) e i valori effettivi (PV) di temperatura, umidità e pressione sono visualizzati direttamente.

Numero di programma corrente, passo, tempo rimanente, numero di cicli e tempo di funzionamento.

Modifica del programma, curva grafica e visualizzazione dello stato delle azioni a punto fisso o programmate.

Risoluzione

Temperatura: 0,01°C; umidità: 0,1%; tempo: 1 min

Protezione da temperatura superiore/inferiore

Alarmi configurabili

Input

Termocoppia / RTD / Voltaggio / Corrente

Controllo

PID di saturazione antiintegrale (BTHC/BTPC)

Registrazione dei dati

RAM a batteria, può memorizzare i valori impostati del dispositivo, i valori campionati e i corrispondenti timestamp di campionamento;

Max 60 giorni (intervallo di campionamento 1,5 min)

Funzione USB

1 GB di unità flash, software per PC per la gestione dei programmi e l'esportazione dei dati

Interfaccia di comunicazione

RS232, RS485; telecomando e monitoraggio, controllo di sincronizzazione multi-macchina

Memoria di spegnimento

Configurabile per riscaldamento/raffreddamento/arresto al recupero

Timer

Avvio/arresto automatico

Funzioni ausiliarie

Display del codice di allarme, protezione contro il disattivamento e funzioni di autodiagnosi.

Connettività di rete

Può essere collegato a una rete Ethernet tramite software specializzato, consentendo il controllo remoto, l'assistenza remota e l'acquisizione dei dati di prova.Più macchine possono essere controllate contemporaneamente sulla rete.

Pannello di controllo

a.Interruttore di arresto di emergenza

b. Interruttore di alimentazione

c. protettore da sovratemperatura

d. interfaccia RS-485

e. Interfaccia USB

Protezione della sicurezza

Sistema di refrigerazione

Protezione contro surriscaldamento, sovraccarico e alta pressione per compressori

Camera di prova

Protezione da sovratemperature regolabile, fusibili di camera, sovratemperature del condotto d'aria, surriscaldamento del ventilatore, sovratemperature del riscaldatore e fusibile

Altri

Sequenza di fasi, perdite, sovraccarico, cortocircuito, protezione del motore della pompa a vuoto

Condizioni di esercizio

Fornitore di alimentazione

AC 3φ 4W 380V 50Hz (R.S.T.N. + PE), fluttuazione della tensione ±10%

Fonte di aria compressa

4 ‰ 7 kg/cm2 ((Fornito dal cliente)

Temperatura ambiente

5°35°C

- No, no, no, no.

Componente

Marchio

Commenti

1

Compressore

Bitter

2

Separatore di olio

Emerson, Stati Uniti

3

scambiatori di calore a piastra

GEA, Germania

4

Interruttore di pressione

DANFOSS, Danimarca

5

Condensatore

Kunlin

6

Evaporatore

Guangzhou Yongqiang

7

Asciugatrice

DANFOSS, Danimarca

8

Valvola di espansione

DANFOSS, Danimarca

9

Valvola di espansione

HONEYWELL, Stati Uniti

10

Valvola solenoide

Nickideu, Giappone

11

Valvola solenoide

DANFOSS, Danimarca

12

Controller

Tenglong

13

Interruttore di perdite

Shihlin, Taiwan

14

Interruttore di circuito

Schneider, Francia

15

Contattore CA

Schneider, Francia

16

Relai termico

Schneider, Francia

17

Relai di sequenza di fase

Siel, Svizzera

18

Relai a stato solido

Siel, Svizzera

19

Relai intermedio

Omron, Giappone

20

Motore di circolazione

TECO, Taiwan

21

Pompa a vuoto

ULVAC VD401 3φ 380V

22

Valvola a vuoto

RIKEN AVB-KF-40-P, Giappone

23

Sensore di vuoto

GE UNIK 5072
