IEC 61386-21 Apparecchiatura di prova di flessione per condotti rigidi, non metallici e compositi
| Applied Standard: | IEC 61386-21 | Applied Clause: | Clause 10.4.102 |
| Nominal size of conduit: | 16/20/25mm | Wheel lateral radius R1: | 48/60/75mm |
| Radius of profile wheel: | 8.1/10.1/12.6mm | Curved wheel groove diameter: | 24/30/37.5mm |
| High Light: | Apparecchio di prova di flessione IEC 61386-21,Testatore di flessione dei condotti non metallici,apparecchiature di prova di piegatura di condotti compositi |
||

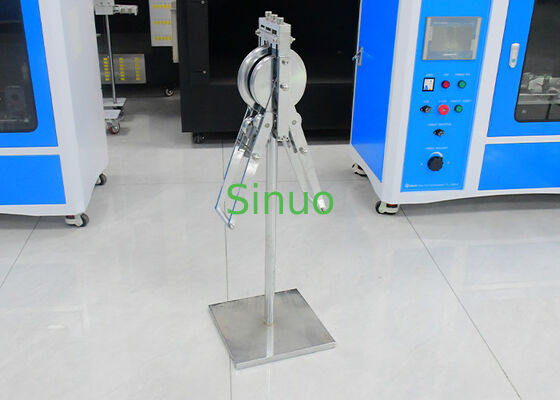

IEC 61386-21 Figura 103 Apparecchi di piegatura per condotti non metallici e compositi
Informazioni sul prodotto:
L'apparecchio di piegatura per condotti non metallici e compositi è progettato per eseguire prove di piegatura a 90° su condotti rigidi, condotti non metallici, condotti compositi e tubi ondulati in PVC.Garantisce una valutazione accurata delle prestazioni di piegatura secondo i principali standard internazionali e nazionali.
Questa apparecchiatura è pienamente conforme alle norme JG3050-1998 (clausola 6.6 e figura 9), GB 20041.21-2008, GB/T14823.2, ZBG 33008, e IEC 61386-21, punto 10.4.102 e Fig. 103.
Esso fornisce i raggi delle ruote di piegatura e le dimensioni delle scanalature standardizzate per soddisfare le dimensioni nominali dei condotti specificati, garantendo la precisione e la ripetibilità delle prove.
L'apparecchio di piegatura è ampiamente utilizzato dai produttori di condotti, dai centri di ispezione della qualità, dagli istituti di ricerca e dai laboratori di certificazione.
Caratteristiche:
✔ Conforme alla norma IEC 61386-21, GB 20041.21, JG3050, GB/T14823.2, ZBG33008
✔ Ideale per le prove di flessione di condotti corrugati non metallici, compositi, rigidi e PVC
✔ Angolo di piegatura standardizzato di 90°
✔ Ruote e scanalature a piegatura di precisione
✔ Garantisce un controllo preciso del raggio per risultati di prova ripetibili
✔ Adatto per il controllo della qualità di laboratorio e di produzione
Parametri tecnici:
| Dimensione nominale del condotto | Il raggio laterale della ruota R1 | Radius della rotaia della ruota di piegatura R2 | Radio della ruota di profilo e del solco della ruota curva (R) | Diametro della scanalatura della ruota curva (D) |
| 16 | 48 | 84 | 8.1 | 24 |
| 20 | 60 | 105 | 10.1 | 30 |
| 25 | 75 | 131.25 | 12.6 | 37.5 |
