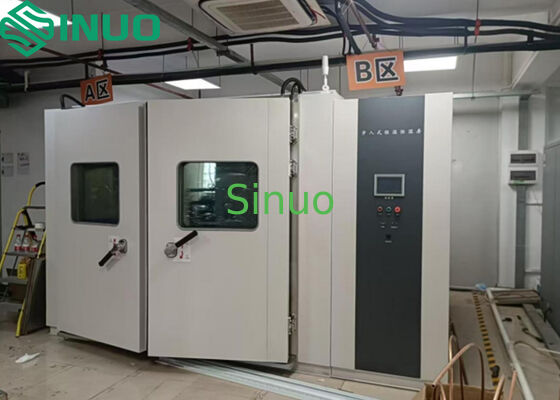

Camera a temperatura e umidità costanti per la prova di affidabilità

Modello

SN886-25m³

Restrizioni sul campione

È vietato a questa apparecchiatura di prova testare o conservare i seguenti campioni:

Sostanze infiammabili, esplosive o volatili

Sostanze corrosive

Campioni biologici

Fonti di emissioni elettromagnetiche forti

Volume nominale

25 metri³

Dimensioni della camera interna

W2500 × H2500 × D4000 mm

Dimensioni della camera esterna

W3550 × H3130 × D4650 mm

Condizioni ambientali di prova

Temperatura ambiente 5°35°C; umidità relativa ≤ 85% RH; pressione atmosferica (86°106) kPa; camera vuota.

Norme di prova applicabili

IEC 60068-2-78 Cabina di prova: Calore umido allo stato stazionario

Prestazioni

Intervallo di temperatura

-30°C a +70°C

Variazioni di temperatura

≤ ± 0,5°C

Diviazione della temperatura

± 2,0°C

Uniformità della temperatura

20,0°C

Tempo di aumento della temperatura

+20°C → +85°C ≤ 20 min (senza carico)

Temperatura Tempo di caduta

+20°C → -40°C ≤ 60 min (senza carico)

Intervallo di umidità (solo tipo di umidità)

Diviazione dell'umidità relativa

± 3%RH (> 75%RH, senza carico)
±5%RH (≤75%RH, senza carico)

Fluctuazione dell'umidità

± 2,5% RH

Velocità dell'aria (centro della camera)

0.5·2.0 m/s (regolabile in frequenza).
Tutti gli indicatori di prestazione devono essere soddisfatti alla velocità dell'aria ≤ 2,0 m/s.

Direzione del flusso d'aria

verticale verso il basso

carico termico di esercizio (capacità di dissipazione del calore)

-40°C a +0°C: ≤ 2000 W

Da +0°C a +85°C: ≤6000 W

Caratteristiche strutturali

Struttura di isolamento termico

con una lunghezza massima di 20 mm o più, ma non superiore a 50 mm

Acciaio galvanizzato rivestito in polvere (pannello esterno) → Materiale isolante termico → Acciaio inossidabile SUS304 (pannello interno)

Pannello esterno: acciaio laminato a freddo A3, spessore ≥ 1,0 mm, colore standard HOHUXI

Pannello interno: SUS304, spessore ≥ 1,0 mm; pavimento in acciaio inossidabile antiscivolo in rilievo

Spessore dell'isolamento: ≥ 100 mm

Capacità di carico del pavimento: 1000 kg/m2 (carico uniforme)

Pavimento: lamiera di acciaio antiscivolo in rilievo SUS304, spessore 2,5 mm

Canale di condizionamento

Ventilatori centrifugali: ≥ 4 unità
Scaldaia, evaporatore (anche per la deumidificazione), ingresso/uscita dell'acqua, sensore a lampadina secca
La camera di tipo umidità comprende inoltre: umidificatore, protezione contro le ustioni a secco

Configurazione standard

Porte del cavo: φ100 mm × 2 (lato sinistro), con tappi e tappi in silicone

Illuminazione: 60W/AC220V × 4, luce della torre di indicazione, campanello,Dispositivo di bilanciamento della pressione

Porta

Porta a doppia cerniera a doppia foglia

Dispositivi per il controllo delle emissioni

Serratura di sicurezza (apribile dall'interno)

Finestre di osservazione a doppio vetro riscaldate anticondensazione (W400 × H600 mm ×2)

Cornice di porta riscaldata

Pannello di controllo

Controller di visualizzazione della temperatura e dell'umidità, protettore da sovratemperatura, arresto di emergenza, indicatore di funzionamento, indicatore di guasto, campanello

Compartimento meccanico

Sistema di refrigerazione, sistema di scarico/acqua, ventilatori, armadio di controllo elettrico, sistema di umidificazione e controllo dell'acqua

Gabinetto di controllo elettrico

Ventilatori di raffreddamento, scheda di distribuzione, terminali di alimentazione campione, interfaccia RS-485, interruttore principale

Scaldaia

Caldaio blindato in acciaio inossidabile 316
Metodo di controllo: SSR (solid-state relay) PWM a passaggio zero

Umidificazione (solo tipo di umidità)

Caldaia per l'umidificazione a vapore, riscaldatore in acciaio inossidabile 316
Controllo SSR PWM
Controllo del livello dell'acqua e protezione contro le ustioni a secco

Sistema di refrigerazione

Metodo di lavoro

Sistema di refrigerazione del compressore

Evaporatore

Sistemi di accensione per il trasporto di energia elettrica

Condensatore

Scaffalature e spazzature per il trattamento delle acque reflue

Dispositivo di espansione

Valvola di espansione termica, tubo capillare

Controllo della refrigerazione

PLC regola automaticamente le condizioni di refrigerazione

Prodotti refrigeranti

R404A, R23 (entrambi con indice di riduzione dello strato di ozono pari a zero)

Marchi dei principali componenti

Compressore

Bitzer (Germania, doppi compressori)

Agente frigorifero

DuPont/Honeywell (USA)

Olio frigorifero

Orso artico americano/Honeywell

Interruttore di pressione

Danfoss (Danimarca) / SAGInoMIYA (Giappone)

Regolare la pressione dell'evaporatore

Danfoss

Filtro per asciugatrice

Danfoss / Emerson (USA)

Valvola di espansione

Danfoss / SPORLAN (USA)

Valvola solenoide

SAGINOMIYA (Giappone) / ODE (Germania)

Separatore di olio

Emerson.

Sistema di controllo elettrico

Visualizzazione

LCD TFT a colori veri da 7 pollici, risoluzione 800×480

Modi di funzionamento

Programma e valore costante

Metodo di impostazione

Pannello touch, menu cinese/inglese

Capacità del programma

100 programmi, ciascuno fino a 10.000 passaggi, 9999 cicli

Distanza di impostazione

Temperatura: estensione della gamma del dispositivo a +5°C / ¥5°C
Umidità: 0 ∼ 100%RH (camera di umidità)

Risoluzione della schermata

Temperatura: 0,01°C
Tempo: 0,01 min.
Umidità: 0,1% RH

Input

PT100 RTD, tensione, corrente (a seconda della configurazione)

Comunicazione

Connessione PC per visualizzazione di curve e registrazione dei dati
Monitoraggio e controllo a distanza
Sincronizzazione multicamera
RS-485, RS-232, Ethernet (scegli uno), USB 2.0

Metodo di controllo

Temperatura: PID anti-saturazione integrale + regolazione automatica
Umidità: PID anti-saturazione integrale + regolazione automatica

Registrazione della curva

RAM a batteria
Intervallo di registrazione: 1 s ¢ 120 s
Storia massima:720 giorni (a intervalli di 2 minuti)
Ritenzione dei dati ≥ 10 anni (senza alimentazione)

Funzioni aggiuntive

Alarme di guasto con guida di causa e risoluzione dei problemi
Recupero del guasto di corrente
Protezione del limite di temperatura superiore/inferiore
Timer (avvio/arresto automatico)
Autodiagnosi

Sensori di temperatura e umidità

Temperatura: PT100 RTD
Umidità: sensore elettronico di umidità

Marche di componenti elettrici

Interruttore di alimentazione

CHNT

Contattore CA

Schneider (Francia)

Relaio termico

Schneider

Relai di sequenza di fase

Schneider

Protettore ad alta/bassa temperatura

Yatai

Relai di corrente alternata

Schneider / Fuji (Giappone)

SSR

Yangming

Sistema di approvvigionamento idrico (solo tipo di umidità)

Metodo di approvvigionamento idrico

Sollevamento a pompa

Serbatoio dell'acqua

Tipo nascosto

Dispositivi di protezione della sicurezza

Sistema di refrigerazione

Sovraspressione del compressore
Super riscaldamento del motore del compressore
Supercorrente del motore del compressore
Acqua di raffreddamento a bassa pressione

Sistema di umidificazione (solo tipo di umidità)

Avvertimento di basso livello d'acqua
Protezione contro le ustioni a secco

Camera di prova

Limitatore ad alta/bassa temperatura regolabile
Fusibili termici nello spazio di prova
Protezione contro la sovra-temperatura del canale d'aria
Supercorrente del motore del ventilatore

Altri

Protezione della sequenza di fase e della perdita di fase
Protezione contro le perdite
Protezione da cortocircuito di carico

Altre configurazioni

Campione di terminali di alimentazione

Controllato da relè, AC220V, entro 2A
Chiuso durante il funzionamento; aperto in caso di arresto o guasto

Altri elementi

Due prese interne (10A), resistenti a -30°C senza crepe

Metodo di raffreddamento

Sistema di raffreddamento ad acqua (il produttore fornisce torre di raffreddamento, pompa d'acqua e installazione)
