Sistema di prova completo della pistola di ricarica del veicolo a corrente alternata UL Standard
| Supports Standards: | Standard GB/UE/UL | Control System: | PLC + PC industriale, funzionamento stabile |
| Testing Mode: | Test completamente automatizzato e completo | Code Traceability: | Codice QR univoco per ogni prodotto, dati salvati automaticamente |
| Resistance Accuracy: | 1–2% | MES Interface: | Predisposizione per l'esportazione dei dati, integrazione MES opzionale |
| High Light: | Testatore di pistola di ricarica per veicoli standard UL,Sistema di test per pistola di ricarica CA,sistema di prova dell'attrezzatura di ricarica del veicolo |
||
Sistema di prova completo della pistola di ricarica del veicolo a corrente alternata UL Standard

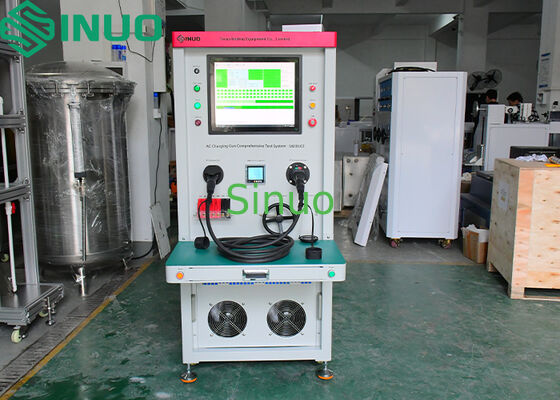

Visualizzazione del prodotto:
Questo sistema di prova è utilizzato principalmente per l'ispezione funzionale delle prese di corrente alternata secondo gli standard cinesi (GB), europei (UE) e americani (UL).e i risultati dei test vengono automaticamente salvati nei rapporti. I risultati qualificati possono essere stampati direttamente. Tutte le funzioni vengono testate automaticamente in una sola esecuzione, fornendo un'elevata efficienza e risparmio di manodopera,rendendolo adatto alla produzione in serie, a una completa ispezione in fabbrica.
Funzioni di prova:
1.Prove di rottura, continuità, cortocircuito e sequenza del cablaggio per ogni singolo filo
2.Prove di resistenza di continuità del conduttore principale
3- Misurazione della resistenza integrata (comprese le condizioni di pressione e di non pressione degli interruttori a pulsante)
4Verifica della capacità di carico corrente e misurazione della caduta di tensione
5.Prova di isolamento tra i fili
6- prova di resistenza dielettrica (alta tensione) tra fili
6. Prova del filo a termocoppia
Parametri tecnici:
|
Fornitore di energia |
Dispositivi per la trasmissione di energia elettrica |
|
Fornitura di aria |
0.6 MPa |
|
Sistema di controllo |
PLC + PC industriale |
|
Scansione del codice a barre |
Il dispositivo è dotato di uno scanner per leggere i codici a barre o i codici QR sui campioni di prova. Scansione del prodotto prima della prova; dopo la prova, il codice scansionato viene automaticamente associato al registro di prova, consentendo la tracciabilità. |
|
Test di continuità del filo |
Le prove di rottura, continuità, cortocircuito e sequenza di cablaggio sono eseguite tramite scansione PLC Input/Output. Il PLC determina automaticamente il pass/fail. |
|
Intervallo di resistenza integrato |
1 ‰ 5000 Ω, precisione: 1% |
|
Resistenza a CC e PE (sopratto / non sopraffatto) |
16A innesco CA:Non pressato RC: 680Ω, pressato RC+R4:3.38 kΩ 32A spina alternata:Non pressato RC: 220Ω, pressato RC+R4:3.52 kΩ 63A inchiostro CA:Non pressato RC: 100Ω, pressato RC+R4:3.4 kΩ L'accuratezza di misura della resistenza deve raggiungere l'1%2%. |
|
Intervallo di prova del termistore |
100 ‰ 50.000 Ω, precisione: 2% Per determinare la qualità della continuità possono essere fissati limiti superiori e inferiori. |
|
Prova di capacità portante di corrente e caduta di tensione |
Misura il calo di tensione tra i connettori in condizioni di corrente nominale e di sovraccarico. Trasformatore regolabile a tre fasi integrato: 0-380V di uscita, carico regolabile a tre fasi 0-35A. Intervalli di prova supportati: 3.3 kW 16A monofase 7.4 kW 32A monofase 11 kW 16A trifase 22 kW 32A trifase |
|
Prova di resistenza all'isolamento |
L-N, L-E, E-N Tre fasi:L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3 Parametri: 1.tensione di prova: DC 100 ‰ 1000 V (regolabile) 2.Limite inferiore: 1 M1 GΩ (regolabile) 3.Accuratezza: ± 5% 4.Alarme quando la resistenza < il valore impostato |
|
Prova di resistenza dielettrica (Hi-Pot) |
L-N, L-E, E-N L/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3 Parametri: 1.Tensione di prova: AC 0 ′5 kV / DC 0 ′6 kV (regolabile) 2.Limite di corrente di perdita: AC 0,120 mA, DC 0,01 5 mA 3.Accuratezza: ±1,5% + 3 cifre 4.Display digitale della tensione, regolazione automatica programmabile 5.Alarme se la corrente di fuga supera il valore impostato |
|
Stazione di prova |
Una sola stazione, un prodotto per prova |
|
Portatori di spina |
Tenitore di spina del veicolo UE, tenitore di spina del piedistallo UE, tenitore di spina GB, tenitore di spina USA |
|
Placca di coda |
Apparecchiatura speciale di pressatura corrispondente al prodotto in esame, con pinza e piastra protettiva |
|
Altezza della presa |
750 ‰ 1000 mm, progettato ergonomicamente |
|
Software per computer |
1.Supporta Win 7 e Win 10, tutte le impostazioni dei parametri possono essere configurate tramite il software. 2.I risultati dei test di ciascun prodotto vengono salvati sul computer in tempo reale per un facile accesso, visualizzazione e analisi. 3.Le interfacce di comunicazione sono riservate alla connessione facoltativa ai sistemi MES, consentendo di caricare i dati di prova nella banca dati MES per la gestione e il controllo. 4.I dati di prova sono memorizzati immediatamente dopo il completamento. 5.I dati di prova memorizzati possono essere esportati in formato TXT o Excel. |
|
Dimensioni |
W 900 × D 800 × H 1800 mm |
|
Peso |
circa 300 kg |
|
Altri |
1.Router mobili con funzione di blocco. 2.Connettività MES: facoltativo, costi aggiuntivi. |
