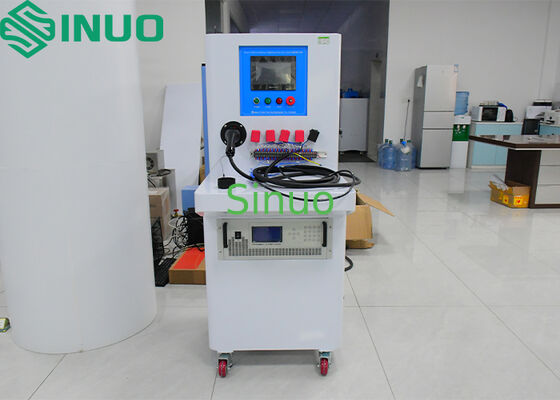

IEC 62196-3: 2022 Sistema di prova dell'innalzamento della temperatura dei connettori per veicoli elettrici

Informazioni sul prodotto:

Questo sistema di prova dell'aumento di temperatura soddisfa i requisiti standard della clausola 24 di IEC 62196-3: 2022, della clausola 24, clausola 34.2, 34.4 e 35.4 di IEC 62196-1: 2022, clausola 22 di IEC 60309-1: 2012, ecc.
È adatto per rilevare il test di aumento di temperatura dopo che la spina e la presa dell'interfaccia della pila di ricarica hanno superato la corrente nominale e per valutare il riscaldamento della superficie degli accessori elettrici quando la corrente di carico è collegata e se l'aumento di temperatura del terminale soddisfa i requisiti dello standard.
Principio dell'apparecchiatura:

Il sistema di prova dell'aumento di temperatura è composto da un regolatore di tensione elettrica, un trasduttore di corrente, un controllore programmabile PLC, un sensore di corrente, un touch screen umanizzato e un telaio mobile. Può emettere stabilmente la corrente di prova ed eliminare l'influenza sulla corrente di prova causata dalla fluttuazione della tensione di alimentazione, dal filo di collegamento o dalla barra di rame e dal valore di resistenza del campione, e migliorare l'accuratezza del risultato del test. L'alimentazione ha funzioni di bassa perdita, alta efficienza, facile funzionamento, controllo e rilevamento completi. Il touch screen può visualizzare in tempo reale il valore della corrente e i valori di temperatura di ogni punto di misurazione della temperatura. Il valore della temperatura può essere registrato ogni 2 secondi e può essere generato un rapporto, che può essere memorizzato in un'unità flash USB e copiato su un computer per la visualizzazione e la stampa.

Parametri tecnici:
