Sistema completo di prova delle norme GB/UE/UL per le pistole di ricarica dei veicoli
Proprietà di base
Luogo d'origine:
Cina
Marchio:
Sinuo
Certificazione:
Calibration Certificate (Cost Additional)
Numero di modello:
SNJ8163
Proprietà commerciali
Quantità minima di ordine:
1
Prezzo:
Negoziabile
Termini di pagamento:
T/T
Capacità di fornitura:
1 messo al mese
Specifiche
| Supports Standards: | Standard GB/UE/UL | Test Station: | Stazione unica |
| Thermistor Testing Range: | 100 – 50.000 Ω | Current Carrying Capacity: | 0-35A |
| Test Function: | Test integrati di resistenza, continuità e dielettrico ad alta tensione | Data Management: | Tracciabilità del codice QR e generazione automatizzata di report |
| High Light: | Sistema di prova della pistola di carica del veicolo,GB attrezzature di prova di carica UE UL,Attrezzature di prova del veicolo con garanzia |
||
Descrizione del prodotto

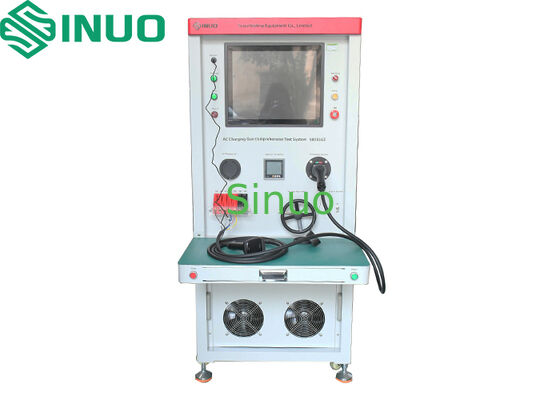

Sistema completo di prova delle norme GB/UE/UL per le pistole di ricarica dei veicoli
Questo sistema di prova completo esegue l'ispezione funzionale delle prese di corrente alternata secondo gli standard cinesi (GB), europei (UE) e americani (UL).con i risultati delle prove salvati automaticamente nei rapporti e i risultati qualificati stampati direttamenteTutte le funzioni vengono testate automaticamente in un'unica operazione, offrendo un'elevata efficienza e risparmio di manodopera ideale per la produzione di massa.
Funzioni di prova
- Prova di rottura, continuità, cortocircuito e sequenza di cablaggio per singoli fili
- Prova di resistenza di continuità del conduttore principale
- Misurazione della resistenza integrata (compresi gli stati di pressione e di non pressione degli interruttori a pulsante)
- Verifica della capacità di carico di corrente e misurazione della caduta di tensione
- Prova di isolamento tra i fili
- Prova di resistenza dielettrica (alta tensione) tra i fili
- Prova del filo a termocoppia
Specifiche tecniche
| Parametro | Specificità |
|---|---|
| Fornitore di energia | Dispositivi per la trasmissione di energia elettrica |
| Fornitura di aria | 0.6 MPa |
| Sistema di controllo | PLC + PC industriale |
| Scansione del codice a barre | Lo scanner integrato legge i codici a barre/codici QR sui campioni di prova, consentendo l'associazione automatica con i registri di prova per la tracciabilità |
| Test di continuità del filo | Test di rottura, continuità, cortocircuito e sequenza di cablaggio mediante scansione PLC Input/Output con determinazione automatica di passaggio/fallimento |
| Intervallo di resistenza integrato | 1 - 5000 Ω, precisione: 1% con limiti superiori/bassi configurabili |
| Resistenza a CC e PE | 16A presa di corrente alternata:Non pressato RC: 680Ω, pressato RC+R4: 3,38 kΩ 32A presa di corrente alternata:Non pressato RC: 220Ω, pressato RC+R4: 3,52 kΩ 63A presa di corrente alternata:Non pressato RC: 100Ω, pressato RC+R4: 3,4 kΩ Accuratezza di misura: 1%-2% |
| Intervallo di prova del termistore | 100 - 50.000 Ω, Precisione: 2% con limiti configurabili |
| Prova di capacità portante di corrente e caduta di tensione | Misura la caduta di tensione tra i connettori in condizioni di sovraccarico e sovraccarico. Trasformatore regolabile a tre fasi integrato: uscita 0-380V, carico regolabile a tre fasi 0-35A. Intervalli di prova supportati: 3.3 kW 16A monofase, 7,4 kW 32A monofase, 11 kW 16A trifase, 22 kW 32A trifase |
| Prova di resistenza all'isolamento | Unidimensional: L-N, L-E, E-N. Trifase: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3. Parametri: tensione di prova: DC 100-1000V (regolabile), limite inferiore: 1 M-1 GΩ (regolabile),Accuratezza: ±5%, allarme quando la resistenza è inferiore al valore impostato |
| Prova di resistenza dielettrica (Hi-Pot) | Monofase: L-N, L-E, E-N. Trifase: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3.AC 0.1-20 mA, CC 0,01-5 mA, Precisione: ±1,5% + 3 cifre, Display digitale di tensione con regolazione programmabile, Alarme in caso di perdita di corrente superiore al valore impostato |
| Stazione di prova | Una sola stazione, un prodotto per prova |
| Portatori di spina | Tenitore di spina del veicolo UE, tenitore di spina del piedistallo UE, tenitore di spina GB, tenitore di spina USA |
| Placca di coda | Apparecchiatura speciale di pressatura corrispondente al prodotto in esame, con pinza e piastra protettiva |
| Altezza della presa | 750 - 1000 mm, progettato ergonomicamente |
| Software per computer | Supporta Win 7 e Win 10 con configurazione completa dei parametri. Risparmio dei risultati dei test in tempo reale per un facile accesso, visualizzazione e analisi.Interfacce di comunicazione riservate alla connettività opzionale del sistema MES. Dati di prova esportabili in formato TXT o Excel |
| Dimensioni | W 900 × D 800 × H 1800 mm |
| Peso | circa 300 kg |
| Altre caratteristiche | Connettività MES: opzionale, costi aggiuntivi |
