Camera di prova per sabbia e polvere a flusso laminare ad alta concentrazione MIL-STD-810G

MOQ:	1
prezzo:	Customized
Imballaggio standard:	Custodia in compensato
Periodo di consegna:	30 giorni
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	10 set al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

Marca

Sinuo

Certificazione

Calibration Certificate (Cost Additional)

Numero di modello

SN441

Dimensioni della camera interna:

1000 × 1000 × 1000 mm (L×L×A)

Dimensioni esterne:

7500 × 2500 × 4500 mm (L×L×A)

Apertura in rete metallica:

Diametro 50 µm

Velocità del flusso d'aria:

5 m/s±0,5 m/s

Intervallo di temperatura:

RT±10-80℃

Intervallo di umidità:

<25%UR

Evidenziare:

camera di prova per polvere MIL-STD-810G

camera ambientale a flusso laminare

attrezzatura per test di sabbia e polvere

Descrizione del prodotto

MIL-STD-810G Camera di prova di sabbia e polvere ad alta concentrazione per flusso d'aria laminare

Visualizzazione del prodotto:

Questa apparecchiatura è adatta per la prova di prodotti elettrici ed elettronici, parti di automobili e motocicli,e guarnizioni in ambienti polverosi per evitare che sabbia e polvere entrino nelle guarnizioni e negli alloggiamentiVerifica le prestazioni dei prodotti elettrici ed elettronici, delle parti di automobili e motociclette e delle guarnizioni in ambienti polverosi durante l'uso, lo stoccaggio e il trasporto.La prova ha lo scopo di determinare i potenziali effetti nocivi delle particelle trasportate dal flusso d'aria sui prodotti elettrici.La prova può essere utilizzata per simulare ambienti d'aria aperta e polverosa indotti da fattori ambientali naturali o da disturbi umani come il movimento dei veicoli.

Principio di progettazione: viene progettato un imbuto conico con un portone di raccolta della polvere in basso.Un ventilatore circolatore ad alta pressione è installato presso la porta di estrazione della polvere (al lato destro) per raccogliere la polvere e inviarla verso il fondo della camera internaLa polvere viene soffiata nella camera di prova da sinistra e la polvere viene soffiata orizzontalmente verso destra.Iniziando così un ciclo continuo.

Norme applicabili:

Conforme alle norme MIL-STD-810G, IEC 60068-2-68 ecc.

Le specifiche tecniche:

Dimensioni interne della camera	1000 × 1000 × 1000 mm ((W × H × D)
Dimensioni esterne	Circa 7500×2500×4500 mm (W×H×D) (le dimensioni effettive possono variare) compresi i condotti d'aria
Intervallo di temperatura	RT±10-80°C (regolabile)
Intervallo di umidità	< 25%RH
Polvere fine	≤ 75um
Polvere grezza	≤ 150um
Concentrazione	2 ± 0,5 g/m3
Velocità del flusso d'aria	5 m/s±0,5 m/s;
Dosaggio di talco	2-5 kg/m3 ((Questa attrezzatura richiede 25 kg)
Norme	GB2423.37-2006 Prova Lc1 / IEC 60068-2-68
Fornitore di alimentazione	380V±10%V (tre fasi a cinque fili, con interruttore 80A separato; l'interruttore deve avere terminali; il cavo di alimentazione deve avere almeno 10 millimetri quadrati).
Inquinamento, radiazioni elettromagnetiche	Risponde alle norme e ai requisiti pertinenti

Caratteristiche della struttura della camera:

Metodo strutturale (Controller integrato e camera di prova)	1Il fondo della camera è a forma di imbuto, con un motore di recupero della polvere che aiuta nel processo di raccolta della polvere. 2La camera di prova è di dimensioni approssimativamente cubiche. with its side length in the airflow cross-section being at least three times the maximum value of the vertical or horizontal side length of the sample cross-section perpendicular to the airflow directionLa camera di prova ha una funzione di riscaldamento. 3La camera di prova comprende una camera di pretrattamento e entrambe le camere hanno la stessa sezione trasversale del flusso d'aria.Una vela guida dell'aria è installata dietro l'entrata del canale di flusso d'aria che conduce alla camera di pretrattamentoUn dispositivo di soffiatura per generare il flusso d'aria è situato nella parte posteriore della camera di prova.L'aria viene prelevata dalla camera di prova e inviata nella camera di pretrattamento attraverso il canale di flusso d'aria.Il dispositivo di rimozione della polvere è esterno e collegato tramite condotti.
Materiale delle pareti esterne	Acciaio inossidabile SUS304 di alta qualità
Materiale della camera interna	SUS304 acciaio inossidabile
Finestra di osservazione	La porta della camera ha una grande finestra di osservazione.
condotto d'aria	Il design unico del condotto d'aria assicura che la camera generi un'alta concentrazione di flusso d'aria laminare.
Struttura di base	È costituito da una camera di pretrattamento, una camera di prova, un port di aspirazione della polvere, una scatola di raccolta della polvere, un dispositivo di soffiatura della polvere circolante, un sistema di vuoto, un serbatoio di accumulo della polvere, una valvola di flusso,un sistema di riscaldamento, una paletta di deflusso, un giradischi di campionamento, una maglia di protezione, un tubo di ritorno del misuratore di concentrazione, ecc.
Finestra di osservazione	La porta è dotata di una finestra di osservazione, una finestra di osservazione antifreeze a pellicola di resistenza.
Illuminazione	La camera è dotata di illuminazione LED ad alta intensità nella parte superiore, che proietta luce nella camera attraverso una finestra di trasmissione luminosa nella parte superiore; è controllata da un interruttore indipendente.

Sistema di controllo:

Dispositivo touch	Sistema di controllo intelligente PLC e touch screen (autosviluppato da SINUO)
Misuratore di concentrazione	I segnali di controllo analogici vengono trasmessi al modulo PLC per un controllo preciso.
Sistema di riscaldamento	316 Cavi di riscaldamento in acciaio inossidabile
Sistema a vuoto	Valvola di regolazione della pressione, ugello, kit di regolazione della pressione, tubo di collegamento, pompa a vuoto
Controller	Si utilizza un controller logico programmabile (PLC) (questo controller ha una varietà di funzioni di controllo impostate arbitrariamente come descritto di seguito). Tempo di soffiatura della polvere (stop, soffiata) h/m/s regolabile Periodo del ciclo: regolabile arbitrariamente Tempo di prova prestabilito: 0s 999h99m99s regolabile arbitrariamente Azionamento: Off-On-Off
Dimensioni delle maglie metalliche	Diametro nominale del filo 50 μm, spaziamento nominale tra i fili 75 μm o meno di 150 μm
Ventilatore	ventilatore centrifugo interamente in plastica

Funzioni di protezione della sicurezza

dispositivo di protezione affidabile per la messa a terra;
protezione contro perdite/circuito aperto;
protezione contro cortocircuito del riscaldatore;
Protezione contro il sovraccarico del motore del ventilatore;
allarme indipendente di sovra-temperatura e di allarme acustico/visivo per la camera di lavoro;
Protezione da sottovoltaggio, sovravoltaggio e perdita di fase;

Condizioni d'uso dell'apparecchiatura:

Tensione: AC 380V±10%, 50 Hz, tre fasi a quattro fili + filo di messa a terra
Temperatura ambientale: 5 ̊35°C
Umidità ambientale: < 85% RH (25°C)
Pressione atmosferica: 86-106 kPa
Requisiti per il sito: l'apparecchiatura deve essere posizionata orizzontalmente in una camera di prova ben ventilata, con spazio sufficiente intorno per il funzionamento e la manutenzione.

Condizioni ambientali: il sito dell'apparecchiatura deve essere libero da forti vibrazioni, forti interferenze elettromagnetiche, elevate concentrazioni di polvere e sostanze corrosive, luce solare diretta,o radiazioni dirette da altre fonti di calore.

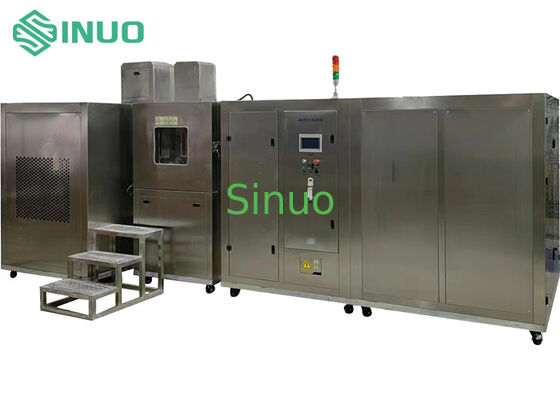

Display del sistema di prova:

Camera di prova per sabbia e polvere a flusso laminare ad alta concentrazione MIL-STD-810G 3
