IEC60238 cl. 16.4 Figura 6 Apparecchio per il test della coppia di resistenza meccanica dei portalampade

MOQ: 1
Prezzo: Customized
Imballaggio standard: cassa in compensato
Periodo di consegna: 15 giorni
Metodo di pagamento: T/T
Capacità di approvvigionamento: 50 set al mese
Informazione dettagliata
Descrizione del prodotto
Informazione dettagliata
Luogo di origine
Cina
Marca
Sinuo
Certificazione
Calibration Certificate (Cost Additional)
Numero di modello
SN2805
Norma applicata:
CEI 60238:2016
Clausola applicata:
Clausole 16.2 e 16.4
Calibro portalampada:
E14ax1; E27ax1; E40ax1
Peso:
4Nx1; 6Nx1; 14Nx1; 16Nx1; 40Nx1;
Garanzia:
1 anno
Marca:
Sinuo
Evidenziare:

IEC60238 Apparecchio di prova della coppia

,

Apparecchio di prova della forza meccanica del coppia dei portalampi

,

Figura 6 Apparecchio di prova della forza e della coppia

Descrizione del prodotto
Apparecchiatura per test di coppia di resistenza meccanica per portalampade secondo IEC60238 Cl. 16.4 Figura 6

Sviluppata secondo le clausole 16.2, 16.4 e la Figura 6 della norma IEC 60238:2016+A1:2017+A2:2020, questa apparecchiatura di prova di coppia verifica le prestazioni meccaniche e la durata di vita dei portalampade.

IEC 60238 Torque Test Apparatus diagram showing equipment setup and components
Procedura di prova
  1. Sostituzione della dima del portalampada: Scegliere la dima corrispondente in base al tipo di base della lampada. Allentare le viti di fissaggio sull'apparecchio, rimuovere la dima del portalampada esistente e installare quella nuova per il test.
  2. Fissaggio del campione di prova: Montare la base della lampada sull'apposito supporto. Allentare le viti del supporto e regolarne la posizione verticale per allineare la dima del portalampada con il centro della base della lampada. Una volta posizionato correttamente, serrare le viti per bloccare il supporto in posizione.
  3. Esecuzione della prova: Avvolgere la fune di acciaio attorno al disco di coppia. Se il portalampada è assemblato sulla base della lampada tramite rotazione in senso orario, avvolgere la fune in senso orario; in caso contrario, avvolgerla in senso antiorario. Applicare i pesi specificati e applicare la coppia in modo continuo per 1 minuto.
Valori di coppia standard
  • 0,3 Nm per portalampade E5
  • 0,3 Nm per portalampade E10
  • 0,5 Nm per portalampade a candela E14 con fissaggio a ingresso filettato
  • 1,2 Nm per portalampade a candela E14 con serraggio del guscio esterno
  • 1,2 Nm per altri portalampade E14
  • 2 Nm per portalampade E27
  • 4 Nm per portalampade E40
Configurazione dei pesi
Specifiche Coppia Configurazione dei pesi
E5 0,3 Nm 6N
E10 0,3 Nm 6N
E14 (Fissaggio filettato) 0,5 Nm 6N+4N
E14 (Fissaggio guscio esterno) 1,2 Nm 6N+4N+14N
E14 (Altro) 1,2 Nm 6N+4N+14N
E27 2 Nm 6N+4N+14N+16N
E40 4 Nm 6N+4N+14N+16N+40N

Eseguire la prova in due cicli separati. Primo, bloccare il campione tramite il suo involucro esterno. Secondo, fissarlo tramite l'ingresso filettato, la cupola o la piastra posteriore, a seconda del design del portalampada.

Al termine dei test, il campione non deve presentare danni o difetti che ne compromettano il normale funzionamento.

Immagini dell'apparecchiatura

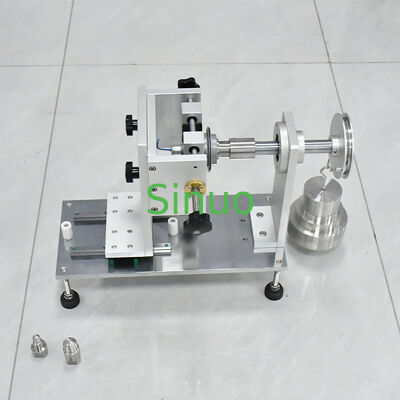

Torque test apparatus setup showing lamp holder gauge and clamping mechanism
Close-up view of torque disc and weight application system
Configurazione standard
  • Pesi: Gancio di peso da 4N x1, peso passante da 6N x1, peso passante da 14N x1, peso passante da 16N x1, peso passante da 40N x1
  • Dima portalampada: E14a x1; E27a x1; E40a x1
  • Pesi: 4Nx1, 6Nx1, 14Nx1, 16Nx1, 40Nx1
Avvisi importanti
  • Questo apparecchio non deve essere sottoposto a urti, in particolare l'area della dima
  • Dopo l'uso, applicare olio protettivo sulla dima per prevenire la ruggine
  • Rimuovere tutti i pesi dopo aver completato i test
  • Condizioni ambientali richieste: Temperatura 5-35°C, Umidità 45-75%
