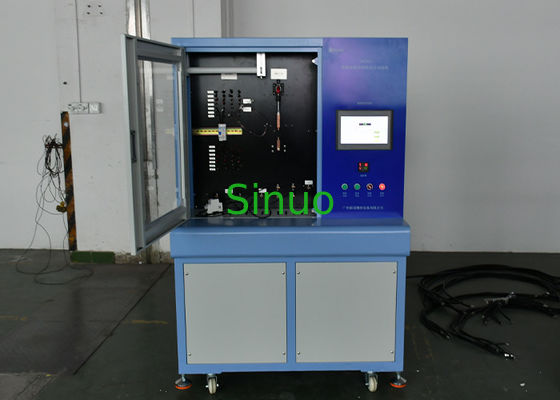

Questa apparecchiatura, sviluppata in base ai requisiti tecnici definiti dal cliente, è conforme alle norme nazionali e internazionali applicabili, tra cui IEC 60898-1 (9.10), GB10963.1-2005 (9.10), GB14048.1-2006 (7.2.1) e JB/T8979-2006 (8.13), garantendo prestazioni affidabili e standardizzate per le prove degli interruttori.

Questa apparecchiatura è progettata per verificare le prestazioni di innesco ritardato degli interruttori applicando correnti a 1.13, 1.45, e 2,55 volte il valore nominale, garantendo il funzionamento degli interruttori entro i termini prescritti.Può anche valutare il comportamento istantaneo di scatto sottoponendo l'interruttore a correnti che vanno da 3 a 20 volte la corrente nominale per confermare la conformità con i requisiti di tempo di scatto.

È idealmente adatto per la sperimentazione online di interruttori di circuito a cassa stampata (MCCB) e di interruttori di circuito in miniatura (MCB) prima della consegna.Come apparecchiature essenziali per la verifica delle prestazioni elettriche nella fabbricazione di interruttori, è dotato di installazione rapida di apparecchiature, test completamente automatici e giudizio intelligente pass/fail.

L'alloggiamento dell'attrezzatura è costruito in lega di alluminio e acciaio di alta qualità, con i pannelli rifiniti con rivestimento a spruzzo metallico e trattati per la resistenza antistatica, alla ruggine e alla corrosione.La sezione superiore è dotata di un pannello di controlloCon una struttura compatta, un funzionamento facile da usare, prestazioni stabili e un aspetto moderno ed esteticoquesto sistema fornisce una soluzione di prova efficiente e affidabile.

Specifiche tecniche

Camera a temperatura costante.

1. integrato con il sistema di prova per fornire un ambiente a temperatura controllata.
2. Intervallo di temperatura ambiente: ~ 50°C
3. Risoluzione di temperatura: 0,1°C
4. Stabilità a temperatura: ±1°C

DUE Parametri di prova di innesco ritardato

1. Intervallo di uscita di corrente alternata: 3·350A
2. Intervallo di uscita di tensione CA: 0-5V
3. Canali di uscita: uscita a canale singolo; i contatti degli interruttori a poli multipli sono collegati in serie per la prova simultanea.
4. Gamma di prodotti applicabile: interruttori in miniatura da 3A a 125A
5. Forma d'onda della corrente di uscita: onda sinusoidale pura (distorsione della forma d'onda ≤ 5%, errore totale del sistema ≤ 3%)
6. Modalità di controllo: regolazione automatica tramite interfaccia touchscreen
7. Precisione corrente: classe 0.5
8. Accuratezza della tensione: classe 0.5
9. Relazione di corrente del trasformatore: 400/5A
10. Durata della prova: regolabile da 1 a 999,999 secondi
11. Processo di prova: dopo aver applicato 1,13 volte la corrente nominale, il sistema aumenterà automaticamente a 1,45 volte la corrente nominale entro 5 secondi per la prova progressiva.

Tre: parametri di prova di trip instantaneo.

1. Metodo di installazione:connessione terminale, configurazione a stazione singola; compatibile con gli interruttori 1P4P
2. Intervallo di corrente di uscita: 100A ~ 2500A
3. Numero di canali di uscita: 1 canale
4. Precisione attuale:Classe 5
5. Risoluzione attuale:1A
6. Durazione istantanea della prova: ≤ 0,2 s
7. Tempo di azione Impostazione del limite superiore:1 ~ 200 ms
8. Tempo di azione Impostazione del limite inferiore:1 ~ 200 ms
9. Stazione di prova: 1 stazione
10. Sistema di controllo: PLC + interfaccia touchscreen
11. Intervallo di tempo:1 ~ 999 ms
12. Caratteristiche di protezione:protezione da cortocircuito, protezione da sovraccarico, protezione da perdite
13. Temperatura di funzionamento: 0 ~ + 40 °C
14. Umidità relativa:20% ~ 90% RH
15. Dimensioni del telaio: Lunghezza 1000 mm × Larghezza 780 mm × Altezza 1600 mm

Quattro parametri di prova dell'aumento della temperatura

1. Finalità:Verificare che l'interruttore, in condizioni di funzionamento normali e sottoposto a prova secondo le procedure specificate,non presenta un aumento della temperatura superiore ai limiti definiti nella tabella 7 della norma applicabile.
2. Requisito:L'interruttore deve rimanere intatto e pienamente funzionante dopo la prova, senza compromettere la sicurezza operativa.
3. Canali di misura della temperatura: 8 canali
4. Risoluzione di temperatura:0.1°C
5. Intervallo di misurazione della temperatura: 0 ~ 200°C
6. Tipo di termocoppia:Tipo T
7. Display di temperatura:Display di curva in tempo reale
8. Registrazione dei dati:funzione integrata di registrazione dei dati di temperatura

Cablaggio per la prova di aumento della temperatura:

1. Specificità 1 mm2, 1,5 mm2, 2,5 mm2, 4 mm2, 6 mm2, 10 mm2
2. Specificità 16 mm2, 25 mm2, 50 mm2 Lungozza: 2 metri ciascuno, Quantità: 5 pezzi per specifica

Accessori:

1. Adesivo speciale per il fissaggio della termocoppia 1 bottiglia
2. Solvente per la rimozione dell'adesivo 1 bottiglia
