IEC 61009-1 Macchina di prova per scosse meccaniche di interruttori di circuito
| Applied Standard: | IEC 61009-1;IEC 60898-1 | Coil Spring: | Coefficiente di elasticità 25N/mm |
| Drive Mode: | Cammera del meccanismo di azionamento motore | Turntable Angle: | Può essere rotazione fissa 4-90° |
| Drop Height: | 40mm | Load Output: | 0-999999s |
| High Light: | Piattaforma girevole della camera anecoica,Piattaforma girevole dell'attrezzatura di prova di contabilità elettromagnetica,piattaforma girevole del tester di 2m contabilità elettromagnetica |
||

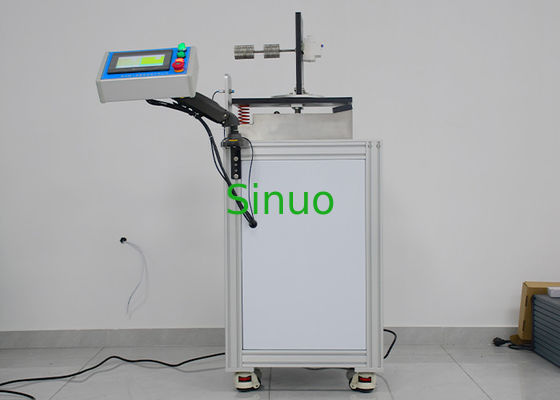

Macchina per prove d'urto meccanico per interruttori automatici IEC 61009-1
Panoramica del prodotto:
L'apparecchiatura di prova è conforme ai requisiti standard di IEC 61009-1:2012, IEC60898-1:2015, ecc.
Viene utilizzata per testare i prodotti interruttori automatici per verificare la resistenza agli urti delle parti esposte degli interruttori automatici che possono essere soggetti a shock meccanici durante il normale utilizzo.
Principio di prova: Sollevare la piastra di montaggio con l'interruttore automatico tramite la camma di controllo del motore e farla cadere istantaneamente sulla piastra di arresto metallica dotata di una molla elicoidale con un coefficiente elastico di 25 N/mm. Ripetere l'operazione 50 volte in questo modo e il campione commuta le altre tre direzioni a 90 gradi tramite la piattaforma girevole e ripete il test 50 volte.
Caratteristiche: 1. Controllo PLC, funzionamento tramite touch screen, azionamento servomotore, controllo preciso.
2. L'altezza di caduta è determinata dalla distanza eccentrica della camma, senza deviazioni.
3. Adottare una molla elicoidale con coefficiente elastico personalizzata Yiheda.
4. La piattaforma girevole può essere ruotata di 4-90°, il che simula realmente il test di resistenza agli urti dell'interruttore automatico in tutte le direzioni.
Parametri tecnici:
| Modello | SN2506 |
| Postazione di prova | Singola |
| Metodo di controllo elettrico | Controllo integrato intelligente PLC, funzionamento tramite interfaccia touch uomo-macchina |
| Modalità di azionamento | Camma del meccanismo di azionamento del motore |
| Molla elicoidale | Coefficiente elastico 25 N/mm |
| Base A, Piattaforma B, Tavola C | Legno duro, verniciato nero |
| Altezza di caduta | 40 mm |
| Piattaforma girevole | Può essere ruotata di 4-90° con fissaggio |
| Pesi | 100 g * 10 pezzi, 150 g * 5 pezzi, 200 g * 5 pezzi |
| Numero di test | 0-999999 volte, preimpostato tramite touch screen |
| Uscita carico | 0-999999 s, preimpostato tramite touch screen |
| Dimensione | 900 mm × 600 mm × 1350 mm |
| Peso | Circa 110 KG |
| Alimentazione | AC380V ± 10% 50Hz, 1kVA |
