IEC 61009-1 Tester di durata meccanica ed elettrica dell'interruttore

Tester di vita meccanica ed elettrica per interruttori automatici IEC 61009-1

Standard e clausole:

L'apparecchiatura di prova è conforme ai requisiti standard di IEC 61009-1:2012, IEC 60898-1:2015 clausola 9.11, ecc.

Può eseguire test di vita meccanica ed elettrica sull'interruttore automatico e l'armadio di carico di supporto può realizzare il test sotto carico sull'interruttore automatico in condizioni di tensione nominale e corrente nominale. Può anche essere utilizzato per verificare i meccanismi senza sgancio. Il sistema di controllo indipendente PLC + touch screen viene utilizzato per completare il controllo automatico dei prodotti di prova. La tecnologia di controllo automatico viene utilizzata nel processo di prova, che può completare le statistiche e il riepilogo dei tempi di prova, controllare il tempo di chiusura e il tempo di apertura e giudicare in modo intelligente se i contatti sono buoni o cattivi. Utilizzare il touch screen e il controllore logico programmabile PLC come unità di controllo principale e utilizzare il cilindro come forza motrice per aprire e chiudere l'interruttitore automatico. Per l'interruttore automatico con apertura e chiusura automatica, la macchina fornisce alimentazione CC e CA per l'alimentazione dell'interruttore automatico e l'effetto del controllo dell'apertura e della chiusura dell'interruttore automatico viene ottenuto controllando l'alimentazione.

Caratteristiche:

1. La scatola dell'apparecchiatura adotta il telaio integrato in acciaio di alta qualità, la piastra di tenuta verniciata a spruzzo e la superficie è verniciata a spruzzo con antistatico, antiruggine e anticorrosione.

2. Il pannello e i pulsanti operativi sono posizionati sul lato destro dell'apparecchiatura, il che è comodo da usare e bello nell'aspetto.

3. L'apparecchiatura è dotata di una scatola protettiva e il test viene eseguito nella scatola per la protezione della sicurezza.

4. L'apparecchiatura è compatibile con la produzione di prodotti per interruttori automatici in custodia stampata 3P-4P e prodotti con specifiche di corrente di 63A～125A.

5. La corrente del telaio non viene utilizzata per i test contemporaneamente. L'apparecchiatura è dotata di un set di dispositivi di fissaggio automatici di chiusura e apertura. La corrente dell'apparecchiatura dipende dalla forma del prodotto. Ad esempio, la corrente è conduttiva quando il prodotto è chiuso e la corrente non è conduttiva dopo che il prodotto è stato aperto e il ciclo viene ripetuto in sequenza e la corrente di carico è regolabile e la corrente viene sovrapposta da 1-125A e il numero di chiusure e aperture può essere impostato manualmente. (Illimitato, disponibile sull'interfaccia dei parametri del touch screen per l'impostazione) L'apparecchiatura ha un totale di quattro coppie di dispositivi di fissaggio, è possibile testare un solo prodotto alla volta e l'alimentazione di prova è un set.

Parametri tecnici:

Modello	SN2503
Metodo di controllo elettrico	Controllo integrato intelligente PLC, funzionamento dell'interfaccia touch uomo-macchina
Elementi di prova	1. Test di durata dell'interruttore automatico senza apertura e chiusura automatica 2. Test di durata sotto tensione dell'interruttore automatico con apertura e chiusura automatica
Prodotto di prova	3~125A, compatibile rispettivamente con test di durata meccanica ed elettrica di interruttori automatici miniaturizzati a uno ~ quattro poli, non testando contemporaneamente
Modalità di intervento	L'elettromagnete dell'interruttore automatico o il cilindro esterno spingono lo sgancio e la chiusura
Modalità di azionamento	Azionamento a cilindro
Stazione di prova	3 stazioni
Alimentazione tensione bobina interruttore automatico	AC0~300V
Metodo di impostazione della tensione	Regolazione automatica
Risoluzione	0. 1V
Precisione	2±％
Alimentazione tensione bobina interruttore automatico	DC0~60V
Metodo di impostazione della tensione	Regolazione automatica
Risoluzione	0. 1V
Precisione	2±％
Impostazione tempo di chiusura	1~999.9s
Impostazione tempo di apertura	1~999.9s
Impostazione numero di aperture e chiusure	1~999999
Funzione di protezione	Sovratensione, sovracorrente, cortocircuito
Dispositivo di allarme acustico e luminoso	Ricorda all'operatore in tempo durante il test o quando compaiono prodotti di prova non qualificati
Dimensione	1200mm×800mm×1500mm
Peso	Circa 200 KG

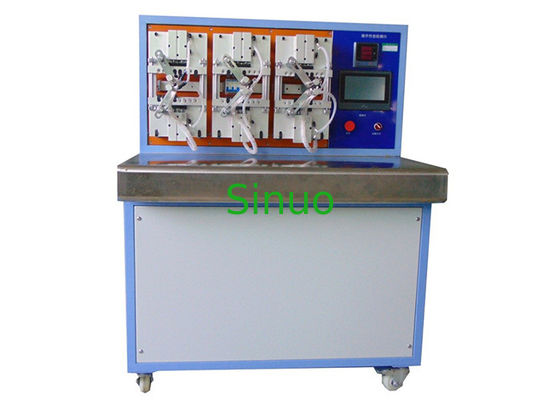

Visualizzazione dettagli:
