IEC 61009-1 Alimentazione per Carico per Sistema di Test per Interruttori Automatici

Sistema di prova per alimentazione di carico per interruttori automatici IEC 61009-1

Standard e clausole:

L'apparecchiatura di prova è conforme ai requisiti standard di IEC 61009-1:2012, IEC 60898-1:2015 clausola 9.11, ecc.

Viene utilizzata per fornire tensione di carico, corrente e fattore di potenza regolabili per i test del sistema di contatto meccanico-elettrico. È adatta per i test di capacità di commutazione e di durata operativa normale degli interruttori per installazioni elettriche fisse domestiche e simili. Adatta anche per i test di capacità di interruzione e di durata operativa normale di spine e prese per uso domestico e simili, nonché per i test di sollecitazione elettrica per lampade e altri test simili.

Principio di prova: L'armadio di carico eroga un'alimentazione trifase e un ingresso di carico trifase, e il carico può essere diviso in carichi resistivi, induttivi o capacitivi (tipo lampada fluorescente) e tre in uno opzionale. Corrente di linea di carico: 8-130A regolabile manualmente, tensione di linea di uscita CA: 10-400V regolabile manualmente. Fattore di potenza in uscita 0,3 ~ 0,999 regolabile elettricamente. Il dispositivo presenta i vantaggi di un bell'aspetto, una disposizione ragionevole e un funzionamento semplice.

Caratteristiche:

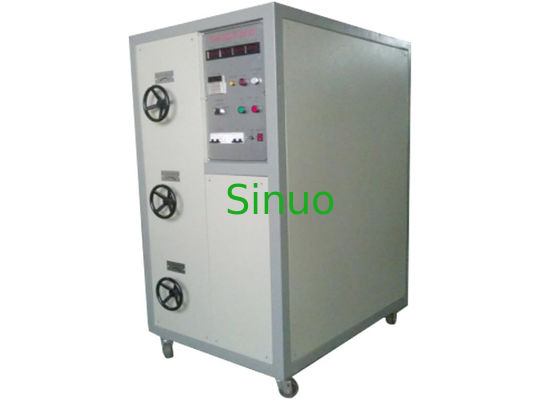

L'armadio di carico adotta un telaio con struttura in acciaio integrale e una scheda di tenuta bianca Toyota. La parte anteriore superiore è il pannello di controllo operativo, sul quale sono presenti l'interruttore di alimentazione di controllo, la corrente di alimentazione del prodotto, la tensione e la potenza, lo strumento di visualizzazione del fattore di potenza, l'interruttore di alimentazione del carico, vari indicatori di stato, pulsanti di avvio e arresto, l'interruttore di conversione della capacità, l'interruttore di conversione del tipo di carico e gli allarmi, ecc. La parte inferiore corrisponde alla manopola di regolazione dell'uscita di tensione, alla manopola di regolazione della corrente e alla manopola di regolazione dell'induttanza di ciascun canale. Ogni armadio di carico ha una funzione tre in uno di carichi resistivi, induttivi e capacitivi (tipo lampada fluorescente), che può essere commutata tramite un interruttore. L'interno dell'armadio di carico adotta il raffreddamento a convezione ad aria forzata. Sono presenti morsetti nella parte posteriore e inferiore dell'armadio di carico, che possono essere collegati con il tester di durata di spine e prese tramite fili, ed erogare corrente, tensione e potenza durante il processo di test.

Parametri tecnici:

Modello	SN2117C-130A
Postazione di prova	Singola
Metodo di controllo elettrico	Controllo a pulsante, visualizzazione dello strumento
Carico integrato	Combinazione di resistori, reattori e condensatori trifase
Tensione di uscita	10 ~ 400V, precisione ± 0,5%, display digitale
Corrente di uscita	10～130A, precisione ±0,5%, display digitale
Fattore di potenza	0,3～0,98, precisione ±0,5%, display digitale
Potenza di uscita	0 ~ 120 kW, precisione ±0,5%, display digitale
Modalità di carico	Resistivo, induttivo e capacitivo tre in uno, commutabile
Carico capacitivo	70uf, 140uf, 7.3uf opzionale
Uscita di carico	Ogni uscita di carico e uscita di carico alternata sono opzionali
Numero di test	0~999999 volte, può essere impostato
Capacità di potenza di carico	1*125kVA
Metodo di raffreddamento	Raffreddamento ad aria forzata
Allarme di superamento	Il limite superiore della corrente di uscita è 130A e l'uscita verrà interrotta automaticamente quando supera i 135A
Dimensione	1800mm×1200mm×1800mm
Peso	Circa 1400 KG
Alimentazione	Trifase a quattro fili AC380/50Hz, 130KVA/postazione
