IEC 60529 Sistema di prova di impermeabilità IPX3 IPX4 con tubo oscillante per test di pioggia

MOQ:	1
prezzo:	Customized
Imballaggio standard:	Caso in compensato
Periodo di consegna:	30 giorni
Metodo di pagamento:	T/t
Capacità di approvvigionamento:	10 set al mese

Dettagli Informazioni

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

Marca

Sinuo

Certificazione

Calibration Certificate (Cost Additional)

Numero di modello

SN444

Raining Speed IPX3:

4S/Time (2 × 120 °)

Piovere velocità IPX4:

12S/Time (2 × 360 °)

Angolo di swing:

Max. ± 175 °

Portata dell'acqua:

> 10L/min±5%

Tempo di prova:

1-99999S

Manometro:

0~0.25MPa

Foro dell'ago:

Ø0,4 mm

Flusso d'acqua:

Può essere impostato

Descrizione del prodotto

Sistema di prova impermeabilità IPX3 IPX4 IEC 60529 con tubo oscillante per test di pioggiat

Conformità agli standard

Progettato e fabbricato secondo IEC60529:2013, questo sistema di prova viene utilizzato per valutare i livelli di protezione impermeabile IPX3 e IPX4 dei prodotti elettrici ed elettronici. Assicura la conformità agli standard internazionali di prova di impermeabilità per la verifica della sicurezza e dell'affidabilità.

Applicazione

Il sistema di prova impermeabilità con tubo oscillante IPX3~4 simula le condizioni di pioggia e spruzzo d'acqua per verificare la resistenza dei prodotti contro gli spruzzi d'acqua. È ampiamente applicato in elettrodomestici, prodotti di illuminazione, dispositivi elettronici, componenti automobilistici e altre apparecchiature elettriche.

Composizione del sistema

Dispositivo di oscillazione del tubo oscillante: Fornisce un movimento oscillante preciso per simulare l'esposizione alla pioggia.
Set completo di tubi oscillanti: R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm, adattabile a diverse dimensioni di campioni.
Piattaforma girevole: Ruota i campioni di prova per garantire un'esposizione uniforme all'acqua.
Armadio di controllo e alimentazione idrica intelligente: Include serbatoio di alimentazione idrica, pompa e sistema di controllo.

Sistema di controllo

Il sistema di alimentazione idrica intelligente è controllato da un PLC, un convertitore di frequenza e un misuratore di portata, garantendo un flusso d'acqua stabile e preciso. Ciò consente test di impermeabilità accurati e ripetibili secondo gli standard IEC.

Caratteristiche principali

Pienamente conforme agli standard di impermeabilità IEC60529 IPX3/IPX4.
Ampia gamma di tubi oscillanti per adattarsi a diverse dimensioni di prodotti.
Sistema di controllo programmabile con PLC e convertitore di frequenza per una regolazione accurata del flusso.
Sistema di alimentazione idrica intelligente con monitoraggio in tempo reale e prestazioni stabili.
Struttura robusta che garantisce risultati di test affidabili e ripetibili.
Adatto a laboratori di ricerca e sviluppo, centri di controllo qualità e aziende manifatturiere.

Parametri tecnici:

N.	Articolo	Parametri
1	Alimentazione idrica	Portata d'acqua＞10L/min±5% acqua pulita senza inclusioni. Questo dispositivo è dotato di un'unità di filtrazione dell'acqua pulita
2	La dimensione del tubo oscillante	Fornito con tubi oscillanti R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm, in acciaio inossidabile
3	Foro dell'ago	Φ0.4mm
4	Angolo incluso di due fori	IPX3:120°; IPX4:180°
5	Angolo di oscillazione del tubo oscillante	Max. ±175° può essere preimpostato (Nota: lo standard richiede IPX3:120°; IPX4:360°, ma a causa della presenza di una piattaforma girevole sotto il tubo oscillante durante il test, quindi 360° non può essere raggiunto durante il test effettivo, se senza piattaforma girevole, allora 360° può essere raggiunto)
6	Velocità di pioggia	IPX3:4s/volta (2×120°); IPX4:12s/volta (2×360°);
7	Flusso d'acqua	Può essere impostato in base alle dimensioni dell'oscillazione e al numero dei fori degli spilli (0,07 L/minX per foro)
8	Tempo di prova	1-99999S può essere preimpostato
9	Manometro	0~0.25MPa
10	Piattaforma girevole	Diametro: Φ600mm, velocità di rotazione: 1r/min, capacità di carico: ≤50kgs
11	Requisiti del sito	Locale di prova impermeabile IP dedicato, il terreno deve essere piano con illuminazione. Interruttore di dispersione impermeabile (o presa) da 10A utilizzato per l'apparecchiatura. Con una buona funzione di afflusso e drenaggio. Installazione a terra.
12	Controllo elettrico	PLC e touch screen
13	Alimentazione per questa apparecchiatura	Monofase AC 220V, 60Hz, 2KW
14	Alimentazione per il campione	Monofase AC0~220V, 0~16A

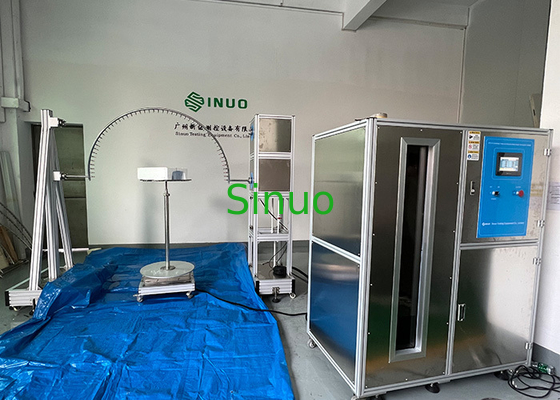

IEC 60529 Sistema di prova di impermeabilità IPX3 IPX4 con tubo oscillante per test di pioggia 1

IEC 60529 Sistema di prova di impermeabilità IPX3 IPX4 con tubo oscillante per test di pioggia 2

IEC 60529 Sistema di prova di impermeabilità IPX3 IPX4 con tubo oscillante per test di pioggia 3
