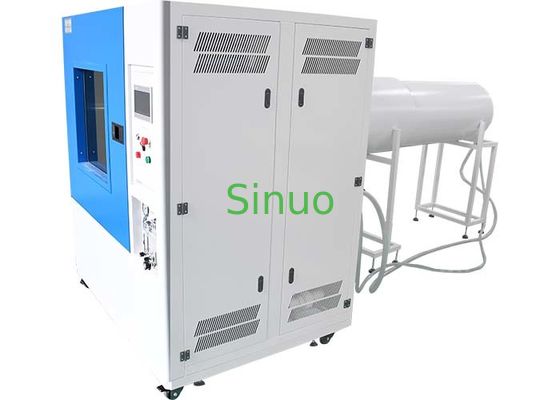

Camera di prova per ugelli di spruzzo e tubi flessibili IEC60529 IPX3~IPX6 512L

La camera di prova per ugelli a spruzzo e getto d'acqua IPX3-IPX6 SN4416-512L è un sistema integrato di prova di protezione dall'ingresso impermeabile costruito rigorosamente secondo IEC 60529:1989 +A1:1999 +A2:2013 (Gradi di protezione forniti dagli involucri, Codice IP). Supporta test di spruzzo/schizzi IPX3 e IPX4, nonché test di getto d'acqua ad alta pressione IPX5 e IPX6, come definito nella Figura 5 e nella Figura 6 dello standard.

L'esposizione all'acqua naturale, inclusa pioggia, schizzi e getti d'acqua ad alta velocità, comporta rischi significativi per i prodotti elettrici ed elettronici: cortocircuito, corrosione, muffa, deformazione e cedimento strutturale. Questa camera riproduce accuratamente queste condizioni di esposizione all'acqua del mondo reale, consentendo a produttori e laboratori di terze parti di verificare le prestazioni impermeabili dei prodotti, ottimizzare il design degli involucri ed eseguire ispezioni affidabili per il rilascio in fabbrica.

Ampiamente adottata per illuminazione per esterni, elettrodomestici, componenti automobilistici, armadi elettrici, componenti di controllo e altri assemblaggi elettrici ed elettronici, combina l'ugello a spruzzo IPX3/IPX4 e l'ugello a getto d'acqua IPX5/IPX6 in un'unica unità di prova per una validazione flessibile ed efficiente della classificazione IP.

• Test impermeabile IP 4 in 1 in un'unica camera: Esegui test IPX3, IPX4, IPX5 e IPX6 senza passare da una macchina all'altra. Ugelli calibrati separati seguono la Figura 5 (IPX3/4) e la Figura 6 (IPX5/6) dell'IEC 60529.
• Struttura interna in acciaio inossidabile SUS304 anticorrosione: L'interno della camera e il piatto girevole sono in acciaio inossidabile SUS304, con un guscio esterno in lamiera d'acciaio verniciata a forno per una lunga durata contro la corrosione da acqua e umidità.
• Finestra di osservazione in vetro temperato trasparente con luce LED interna: Monitoraggio visivo in tempo reale dei campioni durante i test di spruzzo e getto.
• Piatto girevole programmabile con motore passo-passo: Velocità di rotazione regolabile da 1 a 5 giri/min, supporta rotazione unidirezionale o rotazione alternata avanti/indietro. La rotazione inversa evita l'aggrovigliamento dei cavi durante il test di campioni alimentati.
• Sistema di controllo PLC + touchscreen da 7 pollici: Facile impostazione della durata del test (0-999 min). I componenti elettrici principali utilizzano parti Omron importate per un funzionamento stabile e affidabile.
• Regolazione precisa del flusso e della pressione: Regolazione manuale del flusso tramite rotametro sul pannello, con flussometro elettronico opzionale. Il controllo stabile della pressione dell'acqua soddisfa i requisiti di tolleranza del flusso standard.
• Protezione di sicurezza completa: Protezione integrata contro dispersioni, mancanza d'acqua e cortocircuiti per un funzionamento stabile del laboratorio.
• Ugelli standard lavorati di precisione: Ugello a spruzzo in ottone a 121 fori per IPX3/4; ugelli a getto da 6,3 mm (IPX5) e 12,5 mm (IPX6) per test di getto d'acqua ad alto flusso.

Questa camera di prova a spruzzo IP viene utilizzata per la verifica delle prestazioni impermeabili di:

• Illuminazione e apparecchi di illuminazione per esterni
• Elettrodomestici
• Parti per auto e moto
• Armadi elettrici, connettori e assemblaggi elettronici

IEC 60529:1989 +A1:1999 +A2:2013 — Gradi di protezione forniti dagli involucri (Codice IP). Copre i requisiti di test IPX3, IPX4, IPX5 e IPX6 nelle Figure 5 e 6.

• Materiale: Ottone
• Diametro esterno: Φ102 mm; diametro sferico SΦ75,5 mm
• Totale 121 fori da Φ0,5 mm
• Flusso: 10 L/min ±5%, regolabile con rotametro, flussometro elettronico opzionale
• Pressione di esercizio: 50 ~ 150 kPa; intervallo manometro 0 ~ 0,25 MPa
• Distanza di spruzzo: 300 ~ 500 mm
• Scudo mobile rimovibile in alluminio

• Apertura ugello IPX5: 6,3 mm, flusso 12,5 ±0,625 L/min
• Apertura ugello IPX6: 12,5 mm, flusso 100 ±5 L/min
• Distanza del getto: 2,5 m dall'ugello al centro del piatto girevole
• Pressione regolata per raggiungere il flusso target secondo IEC 60529

• Temperatura ambiente: 5 ℃ ~ 35 ℃
• Umidità relativa: ≤85%
• Pressione atmosferica: 86 kPa ~ 106 kPa

• Pavimento livellato con scarico liscio; pavimento e parete impermeabili
• Capacità di carico del pavimento ≥ 200 kg/㎡; buona ventilazione
• Nessuna vibrazione forte, campo elettromagnetico forte o polvere infiammabile/corrosiva nelle vicinanze
• Spazio di manutenzione: 800 mm sul retro / sinistra / destra / sopra; 1400 mm sul lato anteriore

• Alimentazione idrica ≥ 0,2 MPa; rubinetto a 4 vie entro 2 m
• Interruttore differenziale indipendente entro 2 m dalla macchina
