IEC60529 Camera di prova IPX3 IPX6 multifunzione per la prova di protezione degli involucri

MOQ:	1
prezzo:	Customized
Imballaggio standard:	custodia in compensato
Periodo di consegna:	30 giorni
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	10 set al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

Marca

Sinuo

Certificazione

Calibration Certificate (Cost Additional)

Numero di modello

SN4416-1400

Dimensione interna della camera:

L1400*L1400*A1400mm

Norme applicate:

L1880*L4200*A2200mm

Dimensioni dei prodotti:

Lunghezza e larghezza ≤1000mm, altezza ≤100mm

Metodo di rotazione del giradischi:

Sempre positivo / positivo e negativo alternato

Velocità del giradischi:

1-5r/min (regolabile)

Diametro della piattaforma girevole:

￠200mm e 600mm

Portata massima del giradischi:

≤20kg

Velocità d'oscillazione:

IPX3: 15 volte/min; IPX4: 5 volte/min

Descrizione del prodotto

IEC60529 Camera di prova IPX3 IPX6 multifunzione per la prova di protezione degli involucri

Visualizzazione delle apparecchiature:

Applicazione: la distruzione di prodotti e materiali da acqua naturale (pioggia, mare, fiume, ecc.) provoca ogni anno una perdita economica incalcolabile.I danni causati comprendono principalmente la corrosione, sbiadimento, deformazione, perdita di resistenza, espansione, muffa, ecc., in particolare i prodotti elettrici sono facilmente rotti in incendi a causa di cortocircuiti causati dalla pioggia.la prova delle acque di protezione degli involucri per prodotti o materiali specifici è un processo essenziale e critico.

Aree di applicazione generali: illuminazione esterna, elettrodomestici, parti auto e altri prodotti elettronici ed elettrici.

Funzione dell'apparecchiatura: la funzione principale dell'apparecchiatura è quella di testare le proprietà fisiche e altre proprietà correlate di prodotti elettronici ed elettrici, lampade, armadi elettrici, componenti elettrici,autoveicoli, motocicli e loro parti e componenti in condizioni climatiche simulate.per facilitare la progettazione, miglioramento, verifica e ispezione in fabbrica del prodotto.

Norma: IEC60529:1989 +A1:1999 +A2:2013prova IPX3, IPX4, IPX5, IPX6,Figure 4 e 6.

Caratteristiche dell'apparecchiatura:

1. Adatto per la prova di impermeabilità del prodotto IPX3, IPX4, IPX5, IPX6.

2L'involucro esterno è realizzato in piastra di acciaio di alta qualità e la superficie è verniciata con vernice da forno, che è bella e durevole.

3.La camera interna e il giradischi sono tutti realizzati in piastra di acciaio inossidabile SUS304# per garantire un uso a lungo termine senza ruggine.

4C'è una finestra di osservazione trasparente sulla porta e illuminazione a LED all'interno della camera, facile per l'operatore di osservare la prova interna.

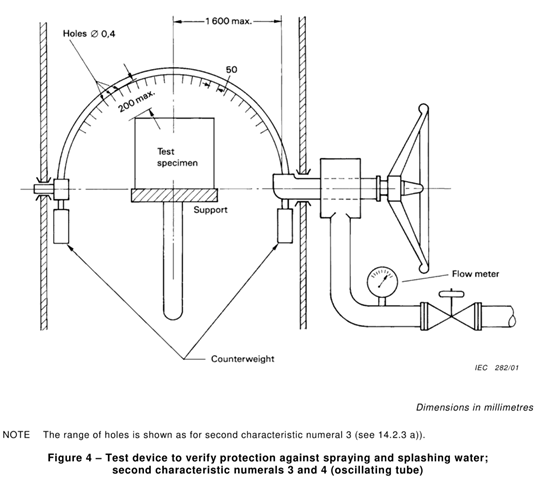

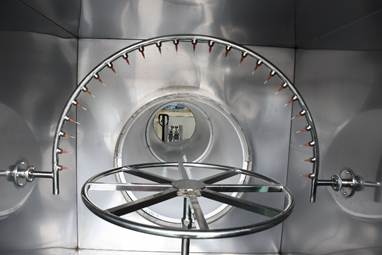

5. IPX34: configuratotubi oscillanti di R200mm, R400mm e R600mmsecondo le specifiche di IEC60529, figura 4 (come illustrato di seguito)

图示, 工程绘图

描述已自动生成

6. IPX56: ugello di spruzzo configurato secondo le specifiche della figura 6 della norma IEC60529 (come illustrato di seguito):

IEC60529 Camera di prova IPX3 IPX6 multifunzione per la prova di protezione degli involucri 0

7. Azionamento girante: utilizza un motore passo a passo di alta qualità, può controllare automaticamente la rotazione positiva e negativa (in avanti e indietro:adatto per la prova di accensione del campione e per prevenire l'avvolgimento del cavo).

8. Il tempo di prova può essere impostato sul touch screen.

9Il sistema di controllo centrale adotta un touch screen da 7 pollici + PLC. I componenti elettrici adottano marchi importati come Omron. Il processo di cablaggio è conforme ai requisiti degli standard nazionali.Il layout della scheda elettrica è ragionevole, il cablaggio è solido e la marcatura è chiara.

10. è configurato con una presa impermeabile all'interno della camera per alimentare il campione.

11. con protezioni di sicurezza di protezione contro le perdite, protezione contro la carenza di acqua, protezione contro cortocircuiti.

Parametri tecnici:

TecnicaParametri	Parametri di base
	Dimensioni della camera interna	*L1400W1400H1400 mm*
	Dimensioni della camera esterna	L1880W4200H2200mm
	Dimensioni consentite dei prodotti	Lunghezza e larghezza ≤ 1000 mm, altezza ≤ 100 mm
	Diametro del giradischi	¢200mm e 600mm
	Portamento massimo del giradischi	≤ 20 kg
	Velocità del giradischi	1-5r/min (regolabile)
	Metodo di rotazione del giradischi	Sempre positivo / positivo e negativo alternato
	Metodo di regolazione del flusso	Regolare manualmente il flusso regolando il misuratore sul pannello
	Tempo di prova	0-999 min
	Fornitura di alimentazione per il campione	Configurato con una presa impermeabile all'interno della camera per il cliente per alimentare il campione durante la prova, può essere prodotto in base al tipo di presa utilizzata dal cliente.

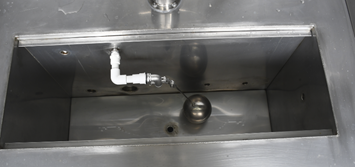

	Fornitura di acqua per le prove	Con un serbatoio di acqua di circa 90L, l'acqua può essere riciclata
	Peso totale	Circa 450 kg.
	Localizzazione richiesta	4.4m(D) 2.2m(W) 2.4m(H)
	IPX34 Parametri dei tubi oscillanti
	Tubo di oscillazione	R200 mm e R400 mm e R600 mm
	Distanza tra campioni di ugelli	Dentro di 200 mm
	Spaziamento tra le aperture dello spruzzo	50 mm
	Angolo di oscillazione del tubo	± 60° (IPX3), circa ± 160° ((IPX4) (Nota: la norma richiede IPX3:120°; IPX4: quasi 360°, ma poiché durante la prova c'è il giradischi sotto il tubo oscillante, 360° non possono essere raggiunti durante la prova effettiva, se senza giradischi,allora è possibile raggiungere 360°)
	Angolo tra due buchi	120° ((IP3) 180° ((IP4)
	Fuoco dell' ago	φ0,4 mm
	Velocità oscillante	IPX3: 15 volte/min; IPX4: 5 volte/min
	Flusso d'acqua da ogni buco	00,07 l/min + 5%
	Pressione di spruzzatura	80-150Kpa
	IPX56 Parametri dell'ugello a getto
	IPX5 Apertura del getto dell'ugello	6.3 mm
	IPX6 Apertura a getto dell'ugello	12.5 mm
	IPX5Flusso di getto	12.5±0.625
	IPX6 Flusso di getto	100±5L/min
	Pressione dell'acqua (Mpa)	Regolato in base al flusso d'acqua specificato
	Distanza del getto	2.5M (ugello lontano dal centro del giradischi), la distanza può essere raggiunta dal tunnel
	Metodo fisso dell'ugello	Fissazione meccanica
	Parametri elettrici
	Fornitura di energia per le apparecchiature	380V, 50Hz
	Potenza dell'apparecchiatura	5.0KW
	Funzione di protezione della sicurezza	Protezione contro le perdite, protezione contro la scarsità d'acqua, protezione contro i cortocircuiti
Condizioni d'uso	Le seguenti condizioni sono garantite dall'utente e la corrispondente connessione è completata.
Utilizzo dello spazio	Il pavimento è piatto, il drenaggio è liscio, pavimento e pareti sono impermeabilizzati, Capacità portante del terreno non inferiore a 200 kg/m2 Ben ventilato Nessuna forte vibrazione intorno al dispositivo Nessun forte campo elettromagnetico intorno al dispositivo Nessuna sostanza infiammabile, esplosiva, corrosiva e polvere intorno all'apparecchiatura L'equipaggiamento deve essere circondato da uno spazio adeguato per l'uso e la manutenzione: Lato posteriore, sinistro e destro, parte superiore dell'apparecchiatura: 800 mm; lato anteriore dell'apparecchiatura: 1400 mm
Condizioni ambientali	Temperatura:5°C-35°C Umidità relativa: ≤ 85% Pressione dell'aria: 86 kPa106 kPa
Condizioni dell'alimentazione
Voltaggio, frequenza	AC380V; 50Hz; tre fasi a quattro fili + filo di terra protettivo
Potenza	5.0kW
Resistenza protettiva alla messa a terra	La resistenza di messa a terra del filo di protezione è inferiore a 4Ω
Interruttore di alimentazione	1L'utente deve configurare l'interruttore di protezione contro le perdite dell'aria della capacità corrispondente per l'apparecchiatura nel sito di installazione,e l'interruttore deve essere utilizzato indipendentemente dal dispositivo. 2È vietato usare l'interruttore del coltello o la presa di corrente. 3L'interruttore di protezione contro le perdite non deve essere più di 2 metri dall'apparecchiatura.
Fonte di acqua	1L'utente è tenuto a configurare la fonte d'acqua per l'apparecchiatura nel sito di installazione, la pressione dell'acqua non è inferiore a 0,2 MPa e il rubinetto a 4 punti è installato. 2La posizione del rubinetto non deve essere superiore a 2 metri dall'apparecchiatura. 3Se il connettore di approvvigionamento idrico del cliente è di tipo diverso, il cliente deve preparare un adattatore.

IEC60529 Camera di prova IPX3 IPX6 multifunzione per la prova di protezione degli involucri 1

IEC60529 Camera di prova IPX3 IPX6 multifunzione per la prova di protezione degli involucri 3
