Name: IEC 60529:2013 Camera di prova impermeabile IPX4 affidabile per caricabatterie per veicoli elettrici
Brand: Sinuo Testing Equipment Co. , Limited
SKU: SN448-3A
Availability: InStock

MOQ:	1
prezzo:	Customized
Imballaggio standard:	Custodia in compensato
Periodo di consegna:	30 giorni
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	1 messo al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

Cina

Marca

Sinuo

Certificazione

Calibration Certificate (Cost Additional)

Numero di modello

SN448-3A

norma di prova:

IEC60529-2013, test pioggia IPX4

Portata:

10 L/min ±5% per ugello

Durata del test:

0,01 s – 99,9 minuti

Distanza delle precipitazioni:

0,3–0,5 m

Direzione dello spruzzo:

Regolabile manualmente

Montaggio dell'ugello:

Disposto sulla parte superiore della camera di pioggia

Descrizione del prodotto

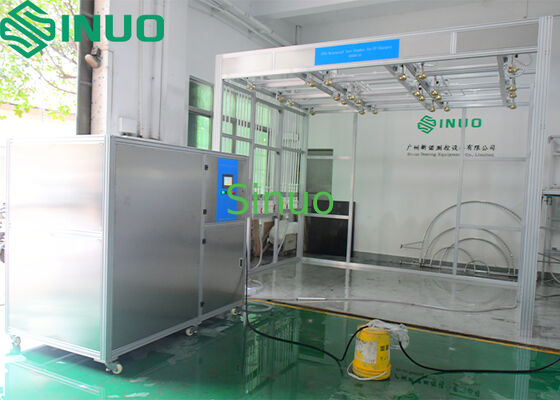

IEC 60529:2013 Camera di prova impermeabile IPX4 affidabile per caricabatterie per veicoli elettrici

Informazioni sul prodotto:

Questo sistema di prova impermeabile completamente automatico è progettato e fabbricato in conformità:

1.IEC60529:2013 Gradi di protezione forniti dal recinto (codice IP)️IPX4

2.Cliente️S requisiti specifici per la linea di prova di pioggia di carica (tipo di campione, materiale, dimensioni massime, peso massimo, ecc.)

Viene utilizzato per valutare le prestazioni impermeabili delle stazioni di ricarica (porte, coperture e interfacce di tenuta) contro l'ingresso della pioggia, verificando la loro conformità agli standard di protezione IPX4.

Il sistema adotta un controllo centrale intelligente basato su PLC, con funzionamento touchscreen e impostazione dei parametri.5) sono disposte in una matrice, con angolazioni di spruzzo regolabili, che consentono di effettuare prove di impermeabilità sulla superficie superiore delle stazioni di ricarica di varie specifiche.Questa attrezzatura è una scelta ideale per organizzazioni di test di terze parti e laboratori di fabbrica.

Principio di prova:

Durante la prova di pioggia, il pannello di controllo invia un segnale per avviare il sistema. La pompa d'acqua attira l'acqua dal serbatoio dell'acqua nel sistema di spruzzo della condotta.il sistema genera le precipitazioni richieste (ogni ugelloL'acqua viene spruzzata sulla superficie del campione attraverso ugelli standard IPX4 con angolazioni regolabili.

Struttura Composizione:

Sala prova pioggia (costruito dall'utente)	1.Da costruire dall'utilizzatore, compresi serbatoio dell'acqua, impianti di drenaggio e sistema di circolazione dell'acqua. 2.Il lato anteriore è aperto per consentire a un carrello elevatore di posizionare la pila di ricarica. 3.Il pavimento è dotato di canali di drenaggio.
Gabinetto controllo	1.Controllato dal PLC con touchscreen a colori da 7 pollici. 2.Monitoraggio del flusso in tempo reale tramite flussometro elettronico; durata e portata dello spruzzo regolabili su touchscreen. 3.TLui...apparecchio di controllo Il dispositivo sarà collegato al serbatoio d'acqua costruito dall'utente, fornendo acqua a tutti e 24 gli irrigatori, consentendo di effettuare test di spruzzo continui attraverso il sistema di riciclo dell'acqua dell'utente.
Meccanismo di spruzzatura	1.Comprende le valvole di cancello e di solenoide, le condotte principali/di ramificazione, cornici di supporto e sprinkler IPX4 a angolo regolabile. 2.Come mostrato Sotto gli angoli sono installati quattro pali verticali con profilati in alluminio per la disposizione degli ugelli di spruzzo. 3.La struttura dei profili in alluminio può essere indicata inL'immagine seguente e le dimensioni finali saranno progettate in base alle dimensioni dell'utente️s rC'è una sala di prova. 4.Tutti gli irrigatori sono installati sulla parte superiore della pioggia prova camera tramite profili in alluminio, progettato secondo la norma IEC 60529, figura 5, con tappi in ottone. 5.SprinklerAvanti:6 righe ×4 colonne (fo la disposizione dettagliata, si rimanda alla figura seguente). 6.Un tubo principale fornisce acqua a 24 ugelli di spruzzo attraverso sei filiali, con quattro ugelli su ogni ramo.
Dispositivi di protezione della sicurezza	Garantire un funzionamento affidabile e sicuro del sistema

Parametri tecnici:

- No, no, no, no.	Articolo	parametri
1	Fornitore di energia	AC380V 50Hz, 15 kW, con interruttore di protezione contro perdite DIl sistema di distribuzione di energia elettrica locale è stato progettato in base alle condizioni di potenza locali comuni.
2	Dimensione del campione	Standard: 900×900×2400 mm
3	Standard di prova	IEC60529-2013, prova IPX4 per la pioggia
4	Parametri dell'ugello	Diametro esterno:Fr102 mm Diametro del tappo sferico: SFr75.5 mm Buco centrale: 1 Due anelli interni: 24 fori, 30- Sì.spaziatura Quattro anelli esterni: 96 fori, 15- Sì.spaziatura Total di buchi: 121 Diametro del foro:Fr0.5 mm Materiale: ottone
5	Tasso di flusso	10 L/min±5% per ugello, monitorato da un misuratore di portata,tLa velocità di flusso totale può essere impostata direttamente tramite il touchscreen.
6	Distanza di precipitazione	Distanza minima dall'ugello al campione: 0.3️0.5 m (per standard).
7	Direzione dello spruzzo	L'angolo dell'ugello regolabile manualmente per corrispondere alla superficie del campione da sottoporre alla prova.
8	Montaggio dell'ugello	Fuse disposte sulla parte superiore della camera di precipitazione, inclinate 45- Sì.verso il basso (regolabile),6 file×4colonne.
9	Indicatore di pressione	0️1 MPa, visualizzabile.
10	Durata della prova	0.01 s️99.9 minuti, programmabile.
11	Sistema di approvvigionamento idrico	1.Acqua da spruzzatura fornita da acqua serbatoio tramite pompa di marca. 2.L'acqua spruzzata viene raccolta e riciclata attraverso il sistema di circolazione dell'acqua (il sistema di circolazione dell'acqua è costruito dall'utente).
12	Sistema di controllo	Mitsubishi PLC, interfaccia touchscreen, display del flussometro. La durata della prova e il flusso totale dell'acqua possono essere impostati e monitorati tramite touchscreen. Disponibile modalità di funzionamento manuale e automatica.
13	Registrazione delle perdite	Controllo manuale
14	Trattamento dei campioni	Campione caricato/scaricato tramite carrello elevatore.
15	Protezione della sicurezza	Protezione contro sequenze di fase, protezione contro perdite, protezione contro cortocircuiti, protezione contro anomalie.

Visualizzazione della procedura di prova:

1.Impostare la durata della prova tramite touchscreen in base al modello della pila di ricarica.

2.Caricare la pila di carica nella camera con un carrello elevatore fino alla posizione di arresto.

3.Avviare il programma di prova da remoto; il sistema esegue il test automatico di pioggia.

4.Smettere di spruzzare al termine e rimuovere il campione.

5.Valutare i risultati e determinare il passaggio/fallimento sulla base dei dati registrati.

Lista dei principali componenti e marchi:

- No, no, no, no.	Componente	Marca/Origine	Unità	Quota	Commenti
1	Dispositivo touch	Weintek	pc	1
2	Controller PLC	Mitsubishi	set	1
3	Pompa dell'acqua	Nanfang	pc	2	1 funzionante, 1 in standby
4	Fornitore di energia	Meanwell (Taiwan)	pc	1
5	Relaio intermedio	Omron	set	1
6	Interruttore di circuito	Chint	pc	1
7	Misuratore di portata	Cina	pc	1
8	Interruttore di prossimità	Yangming (Taiwan)	pc	1
9	Valvola solenoide	Attacco aereo	pc	6
10	Dispositivo di protezione da fase	Omron	set	1
11	Parti meccaniche	Sinuo	set	1
12	Software	Sinuo	set	1
13	Sprinkler	Sinuo	set	24

IEC 60529:2013 Camera di prova impermeabile IPX4 affidabile per caricabatterie per veicoli elettrici 2

IEC 60529:2013 Camera di prova impermeabile IPX4 affidabile per caricabatterie per veicoli elettrici 3
