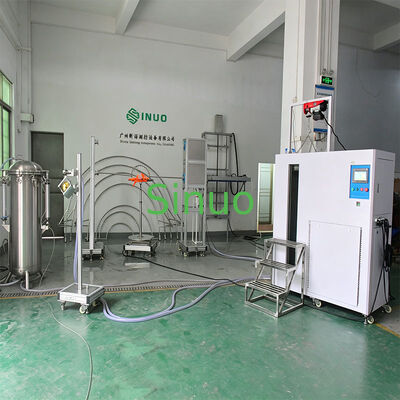

Sistema completo di prova impermeabile IPX1-IPX8 per la conformità alla norma IEC 60529
| Applied Standard: | IEC 60529 | IP Degrees: | IPX1~IPX8 |
| Control Method: | Programma dello SpA | Display Device: | Schermo tattile |
| Drip Area: | 1000×1000mm | Oscillating Tubes: | R200~R1600 mm |
| IPX7 Tank: | Acciaio inossidabile, 500 litri | IPX8 Tank: | Diametro 0,6 m |
| - No, no, no, no. | Nome del componente | Codice IP | Specificità |
|---|---|---|---|
| 1 | Apparecchio di prova per goccioline di pioggia verticale | IPX1~2 | Area di gocciolamento: 1000 mm*1000 mm |
| 2 | Apparecchi di prova per tubi oscillanti | IPX3~4 | Radi di tubo multiplo: da R200 mm a R1600 mm |
| 3 | Nozzolo di spruzzatura | IPX3~4 | Funzionamento manuale per le zone difficili da raggiungere |
| 4 | Nozzolo del tubo | IPX5~6 | Prova a getto d'acqua ad alta pressione |
| 5 | Camera di immersione integrata e sistema di controllo | IPX7 | Dimensioni della camera: 650 mm*600 mm*1500 mm |
| 6 | Serbatoio di immersione profonda | IPX8 | Contenitore a pressione: φ600*1000mm |
| 7 | Dischi giratori | Accessoio | φ600 mm, capacità portante di 150 kg |
- Elevazione della scatola a goccia a motore
- Filtro fine in acciaio inossidabile per la filtrazione degli sporci
- Sistema di aria compressa per prevenire l' intasamento dell' ago
- Acciaio inossidabile
- Sostituzione dell'ugello senza utensili
| Parametro | Specificità |
|---|---|
| Applicazione | Test IPX1, IPX2 |
| Zona di pioggia | 1000 mm × 1000 mm |
| Materiale del serbatoio | Acciaio inossidabile |
| Apertura a goccia | ¢ 0,4 mm |
| Distanza tra le buche | 20 mm |
| Flusso delle precipitazioni | 1 mm/min, 3 mm/min, parametri impostati dall'utente (errore ± 0,5 mm/min) |
| Altezza di gocciolamento dell'acqua | 200 mm (controllato automaticamente) |
| Tempo di prova | 10 min minimo (configurabile dall'utente) |
| Materiale del corpo | Leghe industriali di alluminio |
| Dimensioni (L × D × H) | 1100 × 1200 × 2800 mm |
| Parametro | Specificità |
|---|---|
| Rifornimento idrico | > 10 l/min±5% di acqua filtrata pulita |
| Tubi oscillanti | R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm (acciaio inossidabile) |
| Fuoco dell' ago | Φ0,4 mm |
| Angolo incluso | IPX3: 120°; IPX4: 180° |
| Angolo di oscillazione | Massimo ±175° (preimpostabile) |
| Velocità di oscillazione | IPX3: 4 s/tempo (2×120°); IPX4: 12 s/tempo (2×360°) |
| Flusso d'acqua | 00,07 l/min per foro (configurabile) |
| Tempo di prova | 0.01S ~ 99 ore e 59 minuti (pre-impostabile) |
| Indicatore di pressione | 0 ~ 0,25 MPa |
| Parametro | Specificità |
|---|---|
| Rifornimento idrico | Acqua pulita da 50-150kpa |
| Diametro dell'ugello | Esterno: Ф102mm; Sferico: SФ75.5mm |
| Configurazione del foro | 121 buche in totale: 1 buca centrale, 24 buche interne (30°), 96 buche esterne (15°) |
| Diametro del foro | F0,5 mm |
| Materiale | Altri prodotti |
| Flusso d'acqua | 10L/min±5% (regolabile con flussometro) |
| Fabbricazione | Rimuovibile per la prova IPX4 |
| Parametro | Specifica IPX5 | Specifica IPX6 |
|---|---|---|
| Rifornimento idrico | > 12,5L/min±5% di acqua pulita | > 100L/min±5% di acqua pulita |
| Diametro dell'ugello | F6.3 mm | F12.5 mm |
| Flusso d'acqua | 120,5 ± 0,625L/min | 100±5 L/min |
| Distanza fino al recinto | 2.5~3m | 2.5~3m |
| Tempo di prova | ≥1min/m2 (minimo 3 min) | ≥1min/m2 (minimo 3 min) |
| Requisiti della sala di prova | Larghezza > 3 m con drenaggio | Larghezza > 3 m con drenaggio |
- Fornitura di acqua per la prova IPX1~IPX6
- Prova di immersione in acqua IPX7
- Immagazzinamento dell'acqua per la prova IPX8
- Controllo automatizzato di tutte le apparecchiature impermeabili
- Temperatura costante e approvvigionamento idrico a flusso costante
- Controllo della temperatura PID: temperatura ambiente ~ 65°C (± 3°C)
- Fornitura di acqua a doppio flusso (grande e piccola portata)
- Supporto di sollevamento automatico per immersione IPX7
- Sistema di filtrazione fine in acciaio inox
- Costruzioni industriali in lega di alluminio
- Interfaccia touch screen con controllo PLC
- Contenitore a pressione: serbatoio in acciaio inossidabile, diametro 0,6 m, altezza 1,2 m
- Intervallo di regolazione della pressione: 0 ~ 5 bar (personalizzabile)
- Sistema di pressione: pompa in acciaio inossidabile + convertitore di frequenza
- Precisione del manometro: 0,25°, gamma: 6 bar
- Tempo di prova: 0-99 minuti programmabili
- Pressione massima limite: 5 bar
- Sistema di protezione degli interruttori di pressione
- Connessione del tubo di tubo di filo d'acciaio ad alta pressione 3/4
| Parametro | Specificità |
|---|---|
| Diametro del giradischi | Ø600 mm |
| Velocità del giradischi | 1 giri al minuto |
| Angolo inclinabile | Posizioni 0° e 15° |
| Angolo di rotazione di prova | 90°, rotazione continua |
| Materiale del corpo | Leghe industriali di alluminio |
| Dimensioni (L × D × H) | 800 × 800 × 250 mm |
| Capacità di carico | 150 kg al massimo |
| Controllo | Controllo reversibile tramite armadietto di controllo |
Soluzione completa di prova impermeabile IPX1-IPX8 per la conformità IEC 60529
Il sistema integrato di prova impermeabile IEC 60529 IPX1-IPX8 è una soluzione completa progettata per i produttori, i laboratori di prova, gli organismi di certificazione,e istituti di ricerca che richiedono prove complete di protezione contro l'ingresso di acqua.
A differenza delle configurazioni di test convenzionali che richiedono più sistemi indipendenti per classifiche IPX diverse, questa soluzione integrata combina IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7,e IPX8 in una piattaforma efficiente.
Con un singolo investimento, gli utenti possono eseguire l'intera gamma di prove di impermeabilità richieste dalla norma IEC 60529 e dalle relative norme internazionali.
Norme applicabili
- IEC 60529
- ISO 20653
- IEC 60598
- IEC 60335
- IEC 62196
- IEC 61851
- Requisiti di prova di impermeabilità UL
Principali vantaggi
✔ Un sistema integrato per le prove IPX1-IPX8
✔ Progettazione conforme alla norma IEC 60529
✔ Riduzione dei requisiti di spazio di laboratorio
✔ Bassi costi di investimento per le attrezzature
✔ Miglioramento dell'efficienza dei test
✔ Adatto per lo sviluppo del prodotto, la certificazione e il controllo della qualità
Applicazioni tipiche
- Apparecchi domestici
- Equipaggiamento di ricarica EV
- Collegatori per veicoli elettrici e pistole di ricarica
- Elettronica di consumo
- Prodotti elettrici per esterni
- Prodotti di illuminazione a LED
- Batterie e sistemi di accumulo di energia
- Componenti per autoveicoli
- Apparecchiature di controllo industriali
Perché scegliere un sistema di prova IPX1-IPX8 integrato?
Molti laboratori utilizzano sistemi separati per le prove di gocciolamento, spruzzatura, gettaggio e immersione, con conseguenti costi di investimento più elevati e maggiori requisiti di spazio a pavimento.
Il sistema di prova impermeabile IPX1-IPX8 integrato di Sinuo consente agli utenti di completare tutte le prove di protezione da ingresso d'acqua richieste utilizzando una soluzione coordinata,miglioramento dell'efficienza dei laboratori e semplificazione della gestione delle attrezzature.
Sia che si stia costruendo un nuovo laboratorio di prova o che si stiano aggiornando le strutture esistenti, questo sistema fornisce una soluzione pratica ed economica per una completa prova impermeabile IEC 60529.
Quali test IPX possono essere eseguiti?
| Esame | Descrizione |
|---|---|
| IPX1 | Gocce d'acqua che cadono verticalmente |
| IPX2 | Prova dell'acqua gocciolante inclinata |
| IPX3 | Prova di spruzzo a tubo oscillante |
| IPX4 | Prova con acqua spruzzata |
| IPX5 | Prova a getto d'acqua |
| IPX6 | Prova a getto d'acqua potente |
| IPX7 | Prova di immersione temporanea |
| IPX8 | Prova di immersione continua |
Hai bisogno di una soluzione di prova impermeabile IPX1-IPX8 completa?
✔ Consulenza tecnica gratuita
✔ Assistenza alla pianificazione del laboratorio
✔ Soluzioni di prova personalizzate
✔ Supporto per l'installazione globale
Ricevi la tua proposta entro 24 ore
