Name: IEC 61009-1 Motore di prova per l'impatto meccanico su interruttori 500 mm
Brand: Sinuo Testing Equipment Co. , Limited
SKU: SN6618
Availability: InStock

MOQ:	1
prezzo:	Customized
Imballaggio standard:	compensato
Periodo di consegna:	30 giorni
Metodo di pagamento:	L/C, T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	Insieme 10 al mese

Dettagli Informazioni

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Sinuo

Certificazione

Calibration Certificate (Cost Additional)

Numero di modello

SN6618

Norma applicata:

IEC 61009-1

Impatto di massa:

150±1g (200g)

Massa della staffa di montaggio:

10 ± 1 kg

Dimensione staffa di montaggio:

175*175*8 mm

Gamma del campione:

Tipo di montaggio del pannello/rail/intaglio/pannello

Testa di impatto:

R10 Poliammide, durezza HR100

Evidenziare:

Sistema di prova di IEC 61000-4-6 BCI

Sistema di prova di contabilità elettromagnetica BCI

attrezzatura di prova di 400MHz contabilità elettromagnetica

Descrizione del prodotto

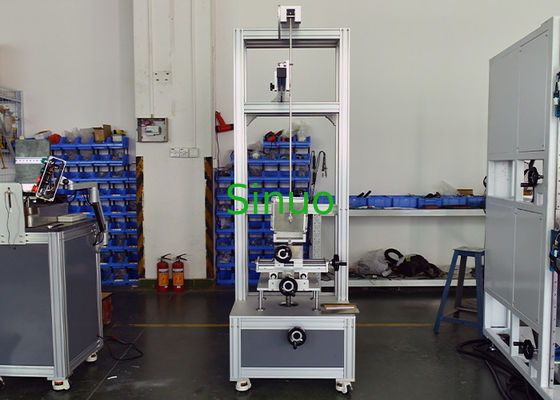

IEC 61009-1 Motore di prova per l'impatto meccanico su interruttori 500 mm

Configurazione del sistema:

L'apparecchiatura di prova è conforme ai requisiti standard della norma IEC 61009-1:2012, IEC60898-1:2015, punto 9.13, ecc.

È utilizzato per prese di interruttore, scatole di installazione montate in superficie, contattori, interruttori dell'aria AC a cassa stampata, ecc.per verificare la resistenza all'urto delle parti esposte che possono essere sottoposte a impatto meccanico durante l'uso normale.

Principio di prova: secondo la prova Eha: il pendolo, l'elemento d'impatto viene liberato liberamente ad una certa altezza attraverso un pendolo di 1 metro,colpisce il campione nel punto più basso nella direzione verticale, e attraverso la trasformazione dell'energia potenziale gravitazionale in energia cinetica, viene raggiunto lo scopo della prova di impatto sul campione.

Caratteristiche: questa apparecchiatura, nota anche come dispositivo di prova di impatto con pendolo a basso consumo energetico, adotta una struttura a terra e non deve essere installata.Il supporto di montaggio del campione può essere regolato su e giù, sinistra, destra, anteriore e posteriore. Allo stesso tempo, può essere regolato attorno all'asse perpendicolare alla piastra di montaggio e la piastra di montaggio può ruotare attorno all'asse verticale,un totale di wuzhou2 regolabile. la barra oscillante può regolare l'angolo di rilascio attraverso il perno, in modo da ottenere l'impatto su diverse posizioni della parte anteriore e laterale del campione,che copre i requisiti di prova d'impatto della maggior parte dei prodotti simili.

Parametri tecnici:

Modello	SN2507
Intervallo di campionamento applicabile	Dispositivo di montaggio a pannello, di montaggio a rotaia, intagliato, di montaggio a pannello
Testa dell'elemento d'impatto	R10 poliammide, durezza HR100
Massa dell'elemento d'impatto (massa equivalente)	150±1 g ((200 g)
Qualità del supporto	10 ± 1 kg
Sistemi di montaggio	Può ruotare ±90° attorno alla piastra di montaggio, la piastra di montaggio può ruotare ±90° attorno all'asse verticale, X, Y, Z tre assi possono essere regolati
Regolamento della posizione	Corsetta X-100100mm, Y-100100mm, Z-100100mm regolabile a corsa
Pendolo oscillante	un pendolo in acciaio di lunghezza 1000±1 mm, massa 100±1 g, diametro esterno di 9 mm e spessore della parete di 0,5 mm
Altezza di impatto	0-500 mm, visualizzazione in scala (corrispondente conversione dell'angolo)
Placca di montaggio dell'interruttore	1751758 cartone laminato
Fabbricazione del campione	Fabbricazione per il montaggio di interruttori non chiusi Dispositivi di montaggio
Dimensione	860 mm × 650 mm × 2000 mm
Peso	Circa 140 kg.

Altezza di caduta:

Energia /J	0.14	0.2		(0,3)	0.35	(0,4)	0.5		0.7	1	2	5	10	20	50
Massa equivalente/kg	0.25	(0,2)	0.25	(0,2)	0.25	(0,2)	(0,2)	0.25	0.25	0.25	0.5	1.7	5	5	10
Altezza di caduta ± 1% mm	56	(100)	80	(150)	140	(200)	(250)	200	280	400	400	300	200	400	500
Nota 1, cfr. nota 3.2.2Nota 2: l'unità di energia di questa parte del joule (J) è derivata dall'accelerazione gravitazionale standard (g), il valore totale di g: 10 m/s2.

Visualizzazione dettagliata:

IEC 61009-1 Motore di prova per l'impatto meccanico su interruttori 500 mm 2

IEC 61009-1 Motore di prova per l'impatto meccanico su interruttori 500 mm 3
