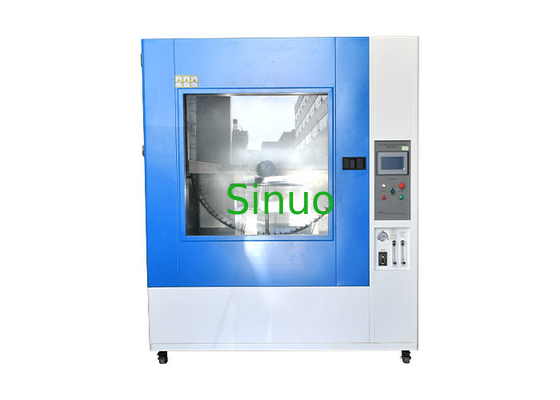

Gocciolamento verticale IPX1/2/3/4 ed IEC d'oscillazione 60529 del sistema di prova della pioggia della metropolitana 1000L
Panoramica del prodotto per il gocciolamento verticale ed il sistema di prova d'oscillazione della pioggia della metropolitana:
La camera di prova impermeabile di grado è progettata e fabbricata secondo i requisiti dell'IEC 60529: 2013 IPX1, IPX2, IPX3 e IPX4. È usata per verificare i prodotti elettronici ed elettrici, le lampade, i gabinetti elettrici, le componenti elettriche, le automobili, i motocicli e le loro parti e componenti fisici ed altre proprietà relative nelle circostanze climatiche simulate. Dopo la prova, è giudicata se la prestazione del prodotto soddisfa le richieste, in modo da facilitare la progettazione, il miglioramento, la verifica e l'ispezione di fabbrica del prodotto.
Parametri tecnici per il gocciolamento verticale ed il sistema di prova d'oscillazione della pioggia della metropolitana:
| Modello | SN4413-1000 |
| Camera interna | 1400mm*1400mm*1400mm |
| Camera esterna | Approssimativamente 1900mm*1560mm*2400mm |
| Materiale esterno della camera | Spruzzi il trattamento, conciso, bello e liscio |
| Materiale interno della camera | Piatto di acciaio inossidabile di alta qualità |
| Peso | Approx.300KG |
| Piattaforma girevole | |
| Velocità girante | 1 ~5 giri/min. regolabili |
| Diametro della piattaforma girevole | 600mm |
| Altezza della piattaforma girevole | Altezza regolabile: 200mm |
| Portata della piattaforma girevole | 20KG massimo |
| Funzione della piattaforma girevole |
Parallelo della piattaforma girevole IPX1 IPX2 può raggiungere 15° aggiungendo il dispositivo della pendenza sulla piattaforma girevole La piattaforma girevole IPX3/4 può rotazione 360° |
| Sgocciolatura IPX1/2 | |
| Diametro del foro di gocciolamento | φ0.4 millimetro |
| Gioco di gocciolamento dell'apertura | 20 millimetri |
| IPX1, IPX2 velocità di gocciolamento (scorrimento dell'acqua) |
1 +0,5 0mm/min (IPX1) 3 +0,5 0mm/min (IPX2) |
| Area di gocciolamento | 1000X1000 millimetro |
| Distanza fra la scatola del gocciolamento ed il campione | 200 millimetri |
| Metropolitana d'oscillazione IPX3/4 | |
| Metropolitana di oscillazione | R600 millimetro |
| Distanza fra il campione dell'ugello | All'interno di 200mm |
| Spruzzi il gioco dell'apertura | 50 millimetri |
| Angolo di oscillazione d'oscillazione della metropolitana |
±60° (IPX3), approssimativamente ±160° (IPX4) (Nota: la norma richiede IPX3: 120°; IPX4: 360°, ma dovuto là è piattaforma girevole sotto il tubo d'oscillazione durante la prova, in modo da 360° non può raggiunto durante la prova reale, se senza piattaforma girevole, quindi 360° può essere raggiunto) |
| Angolo fra due fori |
120° (IP3) 180° (IP4) |
| Foro dell'ago | φ0 .4 millimetri |
| Velocità d'oscillazione | IPX3: 15times/min; IPX4: 5times/min |
| Scorrimento dell'acqua di ogni foro | 0,07 l/min +5% |
| Pressione dello spruzzo | 80-150Kpa |
| Ugello spruzzatore IPX3/4 | |
|
Fori dell'ugello |
121 foro di Ф0.5mm 1 foro al centro i circoli ristretti 1 di 12 fori al passo 30° 4 cerchi esterni di 24 fori al passo 15° |
| Scorrimento dell'acqua | 10L (min) |
| Diametro sferico dell'ugello spruzzatore | 102 millimetri |
| Materiale commovente dello schermo | Acciaio inossidabile |
| Materiale dell'ugello spruzzatore | Ottone |
| Materiale della valvola e della maniglia | acciaio inossidabile 304 |
| Manometro configurato | 0~0.6MPa |
| Pressione dello spruzzo d'acqua | 50~150 (kpa) |
| Controllo elettrico | |
| Regolatore | Regolatore LCD di tocco |
| Tempo della prova | 1-999,999min (può essere messo) |
| Controllo della piattaforma girevole | Il motore riduttore, la velocità è stabile |
| Controllo d'oscillazione | Il motore facente un passo, tubo d'oscillazione oscilla stabile |
| Flusso e controllo della pressione | Valvola manuale di uso a struttura di controllo ed a pressione, rotametri di vetro indicare flusso, manometro della molla di caso di acciaio inossidabile per indicare pressione |
| Ambiente di uso | |
| Temperatura ambiente | RT10~35℃ (temperatura media all'interno di 24H≤28℃) |
| Umidità dell'ambiente | ≤85%RH |
| Alimentazione elettrica | il tre-cavo monofase di 220V 50HZ + messa a terra protettiva, la resistenza al suolo della messa a terra protettiva è di meno che 4Ω; l'utente è tenuto a configurare un'aria o un interruttore di accensione con la capacità corrispondente per l'attrezzatura al sito dell'installazione e questo commutatore deve essere indipendente e dedicato per l'uso di questa attrezzatura |
| Potere | Approssimativamente 3KW |
| Sistema di protezione | Perdita, cortocircuito, mancanza di acqua, protezione di surriscaldamento del motore, richiamo dell'allarme |
|
|
