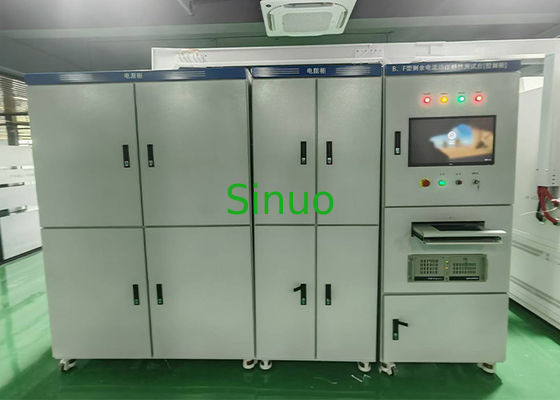

IEC 62423 Sistema di prova della corrente residua dell'interruttore 500A

1Fornitura di alimentazione di lavoro: 380V trifase a quattro fili ± 10%.

2Capacità dell'apparecchiatura: 90 KVA.

3Voltaggio di uscita: fornito dall'utente.

4. Corrente residua di corrente alternata di tipo 50Hz: 2mA-10A, regolabile continuamente, livello di precisione: 0,5 livello.

20-500A, uscita passo, livello di precisione: livello 1.5.

5. A-ype Corrente residua pulsante a mezza onda: 0°: 5mA-7A, 90°: 5mA-5A, 135°: 5mA-2A, livello di precisione: 2.0 livello.

6. corrente residua di 150H, 400Hz, 1000Hz: 2mA-10A, livello di precisione: 0,5 livello.

7Corrente continua regolare: 2mA-10A, livello di precisione: 1,0 livello.

8Frequenza di prova: 50/60Hz, 150Hz, 400Hz, 700Hz, 1000Hz.

9. Onda composita (tipo F) Contiene tenore di 10Hz 3,5%, tenore di 50/60Hz 13,8%, tenore di 1000Hz 13,8%.

10Precisione di tempo: 5 ms, risoluzione 1 ms.

11Corrente di carico trifase: AC 1-125A, uscita fissa in sovrapposizione della resistenza.

12. Parametri elettrici Qingzhi: AC 500V/5A, livello di precisione: 0,5 livello.

13Interfaccia di prova automatica:

Modifica automatica degli elementi di prova e registrazione automatica dei dati di prova

Contenuto della prova:

• Tipo di CA

(1) 9.9.2, quando non c'è carico, utilizzare la corrente residua per la prova.

(2) 9.9.2.1Quando la corrente residua aumenta costantemente, verificare la correttezza dell'azione.

3) 9.9.2.2Quando la corrente residua è chiusa, verificare la correttezza dell'azione.

(4) 9.9.2.3: Quando la corrente CA sinusoidale residua appare improvvisamente, verificare la correttezza dell'azione.

Tipo S: quando si aggiungono improvvisamente la corrente residua e il tempo di prova di cui alla tabella 2, il prodotto non scatta.

(5) 9.9.2.4: Quando il valore di corrente residua tra 5In e 500A appare improvvisamente, verificare la correttezza.

I gradi attuali sono: 5A, 10A, 20A, 50A, 100A, 200A, 500A.

(6) 9.9.3 Quando sotto carico, effettuare la prova con corrente residua.

Quando la corrente è inferiore a quella nominale, effettuare la prova secondo il punto 9.9.2.2 e 9.9.2.3.

(7) 9.9.5 Condizioni di prova speciali per i RCD la cui funzione di funzionamento è correlata alla tensione di alimentazione.

Provare con una tensione pari a 0,85 e 1,1 volte la tensione nominale.

• Un tipo

(1) 9.21.1.1 Verificare il corretto funzionamento quando la corrente DC pulsante residua continua ad aumentare

(2) 9.21.1.2 Verifica del corretto funzionamento in caso di improvvisa corrente continua pulsante residua

3) 9.21.1.3 Corretto funzionamento a carico, con corrente nominale, prova secondo 9.21.1.1

(4) 9.21.1.4 Verificare il corretto funzionamento quando la corrente continua pulsante residua è sovrapposta a una corrente continua regolare di 0,006A

• Tipo F

(1) 9.1.2 Verificare il corretto funzionamento quando la corrente residua combinata aumenta costantemente.

(2) 9.1.3 Verificare il corretto funzionamento quando la corrente residua combinata viene applicata improvvisamente. Verificare il tempo di rottura del RCD, la corrente di prova è calibrata a 1,4 in x 5 in.

3) 9.1.4 Verificare il corretto funzionamento di un RCD di tipo F a quattro poli quando appare una corrente residua quando sono alimentati solo due poli.

Testare il prodotto a quattro poli secondo il punto 9.1.2, ma testare solo il conduttore neutro e una delle linee.

(4) 9.1.6 Verificare le prestazioni in condizioni di corrente residua di scarica; applicare un impulso con una corrente di picco di 10 Ind, misurare 3 volte in direzione anteriore e 3 volte in direzione inversa;e il prodotto non inciampa.

(5) 9.1.7 Verificare la correttezza quando una corrente residua di corrente continua pulsante è sovrapposta a una corrente residua di corrente continua di 10 mA. Sovrapporre una corrente residua di corrente continua di 10 mA alla corrente residua di corrente corrente alternata alla frequenza nominale.

• Tipo B

(1) 9.2.1.2 Verifica della correttezza per le correnti residue sinusoidali di corrente alternata di 1000 Hz o meno

a. Aumentare lentamente da 0,2 in al valore di azione della corrente residua specificato nella tabella 2 entro 30 secondi.

b. Verificare la corrente di rottura. Se la corrente specificata nella tabella 2 appare improvvisamente, verificare il tempo di scatto del prodotto.

RCD generale: T<0,3s RCD di tipo S: 0,13s ≤ T <0,5s

(2) 9.2.1.3 Verificazione del corretto funzionamento quando la corrente residua CA è sovrapposta a una corrente residua CC liscia.

Sovrapporre 0,4 volte la corrente di funzionamento residua nominale alla corrente residua CA (tipo CA) alla frequenza nominale.

Corrente residua di corrente continua regolare o corrente residua di corrente continua regolare di 10 mA (la maggiore delle due).

3) 9.2.1.4 Corretto funzionamento quando la corrente residua di corrente continua pulsante è sovrapposta a una corrente residua di corrente continua liscia

Una corrente residua di corrente continua di 0.4 volte la corrente residua di funzionamento nominale o una corrente residua di 10 mA (la più grande delle due) è sovrapposta alla corrente residua di CA di frequenza nominale (tipo A), angolo di 0°).

(4) 9.2.1.5 Verificare il corretto funzionamento quando un flusso residuo di corrente continua è generato da un circuito raddrizzatore bifase.

a. Aumentare lentamente la corrente da 0,2 in a 2 in per testare la corrente di scarica del prodotto.

b. In base al valore di corrente specificato nella tabella 1, aggiungere improvvisamente la corrente di fuga e testare il tempo di scatto del prodotto.

(5) 9.2.1.6 Verifica del corretto funzionamento quando viene generata una corrente residua di corrente continua in un circuito dirittore di un alimentatore trifase

a. Aumentare lentamente la corrente da 0,2 in a 2 in per testare la corrente di scarica del prodotto.

b. In base al valore di corrente specificato nella tabella 1, aumentare improvvisamente la corrente di fuga e testare il tempo di scatto del prodotto.

(6) 9.2.1.7.1 Verificare il corretto funzionamento senza carico durante l'allineamento della corrente residua di CC

a. Aumentare lentamente da 0,2 in a 2 in per testare la corrente di scarica del prodotto.

b. Aumento improvviso della corrente di fuga in base al valore di corrente specificato nella tabella 1 per testare il tempo di scarica del prodotto.

(7) 9.2.1.7.2 Verificare, sotto carico, il corretto funzionamento con corrente continua residua regolare.

Testare la corrente di scatto del prodotto aumentando lentamente la corrente da 0,2 a 2 in.

(8) 9.2.3 Verificare il corretto funzionamento degli RCD di tipo B a tre e quattro poli quando sono alimentati solo due poli.

eseguire la prova conformemente al punto 9.2.1.2 e 9.2.1.7.1, fornendo solo energia neutrale e in fase (una fase).

(9) 9.2.4 Dopo la prova, verificare che l'RCD

è attivato da una corrente di prova di 2.5 in DC regolare.
