IEC 60529 Camera di prova impermeabile integrata tutto in uno per prove IPX1~IPX6 1000L

IEC 60529 Camera di prova impermeabile integrata tutto in uno per prove IPX1~IPX6 1000L

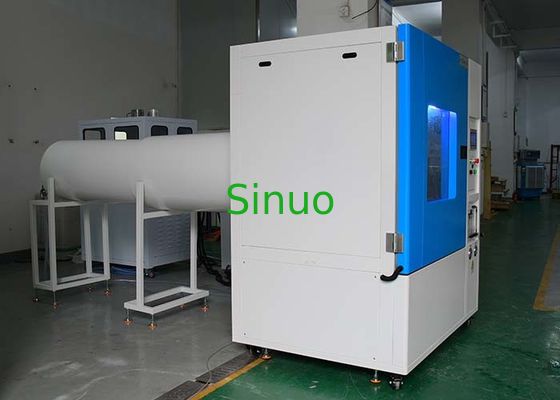

Visualizzazione del prodotto

La camera di prova di penetrazione dell'acqua IPX1~IPX6 è una soluzione altamente affidabile e versatile progettata per valutare le prestazioni impermeabili di una vasta gamma di prodotti elettrici ed elettronici.Da gocciolanti dolci a potenti getti d'acqua, questo sistema all-in-one supporta test completi da IPX1 a IPX6, seguendo rigorosamente le norme IEC60529:1989 +A1:1999 +A2:2013 (comprese le figure 4 e 6).

Che si stia testando illuminazione esterna, elettrodomestici, componenti automobilistici o involucri elettrici, questa camera garantisce che i vostri prodotti resistano a pioggia, spruzzi,e esposizione al getto d'acqua. Aiuta a individuare precocemente i difetti di progettazione, a ridurre al minimo i rischi e a migliorare l'affidabilità del prodotto prima del lancio sul mercato.

Caratteristiche:
✅ Copre da IPX1 a IPX6 in una camera per una completa prova di conformità impermeabile
✅ Realizzato secondo la norma IEC60529, garantendo risultati di prova precisi e ripetibili
✅ Ideale per diversi settori: elettronica, automotive, illuminazione, elettrodomestici
✅ Supporta la ricerca e lo sviluppo, la convalida del progetto e le ispezioni di fabbrica
✅ Riduce i rischi di guasto come corrosione, cortocircuiti e deformazioni
✅ Progettato per la durata e la facilità d'uso in ambienti di laboratorio e di produzione

Perfetto per i produttori, i laboratori di prova e i team di garanzia della qualità, questa camera è uno strumento essenziale per migliorare la durata e la sicurezza dei prodotti in ambienti difficili.

✅IPX56: ugello di spruzzo configurato secondo le specifiche della figura 6 della norma IEC60529 (come illustrato di seguito):

✅Azionamento del giradischi: utilizzare un motore passo-passo di alta qualità, può controllare automaticamente la rotazione positiva e negativa (in avanti e indietro: adatto per il test di accensione del campione e per prevenire l'avvolgimento del cavo).

✅Il tempo di prova può essere impostato sullo schermo touch.

✅Il sistema di controllo centrale adotta un touch screen da 7 pollici + PLC. I componenti elettrici adottano marchi importati come Omron. Il processo di cablaggio è conforme ai requisiti degli standard nazionali.Il layout della scheda elettrica è ragionevole, il cablaggio è solido e la marcatura è chiara.

✅Vi è una presa impermeabile all'interno della camera per alimentare il campione.

✅Con protezioni di sicurezza di protezione contro le perdite, protezione contro la carenza d'acqua, protezione contro cortocircuiti.

Parametri tecnici:

Parametri tecnici	Parametri di base
	Dimensioni della camera interna	L1000*W1000*H1000 mm
	Dimensioni della camera esterna	L1480*W3800*H1800 mm
	Diametro del giradischi	¢ 400 mm
	Portamento massimo del giradischi	10 kg
	Velocità del giradischi	1-5r/min (regolabile)
	Metodo di rotazione del giradischi	Sempre positivo / positivo e negativo alternato
	Metodo di regolazione del flusso	Regolare manualmente il flusso regolando il misuratore sul pannello
	Tempo di prova	0-999 min
	Fornitura di alimentazione per il campione	Configurato con una presa impermeabile all'interno della camera per l'alimentazione del cliente sul campione durante la prova
	Dimensioni dell'apparecchiatura	Approx.2770mm(L) *1330mm(W) *1750mm(H)
	Peso totale	Circa 350 kg.
	Localizzazione richiesta	3.2m(L) *2m(W) *2m(H)
	IPX12 Parametri di prova per gocciolamento
	Area di gocciolazione	600*600 mm
	Dimensione dell'ugello IPX12	Diametro 0,4 mm
	Distanza tra i fori di gocciolaggio	20*20 mm
	Flusso d'acqua	IPX1=1 mm/min; IPX2=3 mm/min
	Metodo di sollevamento della tavola a goccia	Non sollevamento (fisso)
	IPX34 Parametri dei tubi oscillanti
	Tubo di oscillazione	R200 mm e R400 mm
	Distanza tra campioni di ugelli	Dentro di 200 mm
	Spaziamento tra le aperture dello spruzzo	50 mm
	Angolo di oscillazione del tubo	± 60° (IPX3), circa ± 160° ((IPX4) (Nota: la norma richiede IPX3:120°; IPX4: quasi 360°, ma poiché durante la prova c'è il giradischi sotto il tubo oscillante, 360° non possono essere raggiunti durante la prova effettiva, se senza giradischi,allora è possibile raggiungere 360°)
	Angolo tra due buchi	120° ((IP3) 180° ((IP4)
	Fuoco dell' ago	φ0,4 mm
	Velocità oscillante	IPX3: 15 volte/min; IPX4: 5 volte/min
	Flusso d'acqua da ogni buco	00,07 l/min + 5%
	Pressione di spruzzatura	80-150Kpa
	IPX34 Parametri dell'ugello di spruzzatura
	Parametri dell'ugello di spruzzatura	Diametro esterno: Ф102mm, diametro sferico: SФ75.5mm, 1 foro al centro, 2 cerchi interni di 12 fori a 30° di inclinazione,4 cerchi esterni di 24 fori a 15° di inclinazione, complessivamente 121 fori di Ф0.5mm, in ottone.
	Flusso d'acqua	10L/min±5% regolabile con flussometro (il flussometro non è incluso in questo punto, deve essere preparato dall'utente)
	Pressione	50-150Kpa, intervallo di misura del manometro: 0-0,25Mpa
	Scudo in movimento	Fatto di alluminio, staccabile Nota: lo scudo mobile in alluminio è facile da deformare, prestare attenzione durante l'uso
	IPX56 Parametri dell'ugello a getto
	IPX5 Apertura del getto dell'ugello	6.3 mm
	IPX6 Apertura a getto dell'ugello	12.5 mm
	IPX5Flusso di getto	12.5±0.625
	IPX6 Flusso di getto	100±5L/min
	Pressione dell'acqua (Mpa)	Regolato in base al flusso d'acqua specificato
	Distanza del getto	2.5M (ugello distante dal centro del giradischi)
	Metodo fisso dell'ugello	Fissazione meccanica
	Parametri elettrici
	Fornitura di energia per le apparecchiature	380V, 50Hz
	Potenza dell'apparecchiatura	3.0KW
	Funzione di protezione della sicurezza	Protezione contro le perdite, protezione contro la scarsità d'acqua, protezione contro i cortocircuiti
Condizioni d'uso	Le seguenti condizioni sono garantite dall'utente e la corrispondente connessione è completata.
Utilizzo dello spazio	Il pavimento è piatto, il drenaggio è liscio, pavimento e pareti sono impermeabilizzati, Capacità portante del terreno non inferiore a 200 kg/m2 Ben ventilato Nessuna forte vibrazione intorno al dispositivo Nessun forte campo elettromagnetico intorno al dispositivo Nessuna sostanza infiammabile, esplosiva, corrosiva e polvere intorno all'apparecchiatura L'equipaggiamento deve essere circondato da uno spazio adeguato per l'uso e la manutenzione: Lato posteriore, sinistro e destro, parte superiore dell'apparecchiatura: 800 mm; lato anteriore dell'apparecchiatura: 1400 mm
Condizioni ambientali	Temperatura:5°C-35°C Umidità relativa: ≤ 85% Pressione dell'aria: 86 kPa106 kPa
Condizioni dell'alimentazione
Voltaggio, frequenza	AC380V±10%; 50Hz±10%; tre fasi a quattro fili + filo di terra protettivo
Potenza	3.0kW
Resistenza protettiva alla messa a terra	La resistenza di messa a terra del filo di protezione è inferiore a 4Ω
Interruttore di alimentazione	1L'utente deve configurare l'interruttore di protezione contro le perdite dell'aria della capacità corrispondente per l'apparecchiatura nel sito di installazione,e l'interruttore deve essere utilizzato indipendentemente dal dispositivo. 2È vietato usare l'interruttore del coltello o la presa di corrente. 3L'interruttore di protezione contro le perdite non deve essere più di 2 metri dall'apparecchiatura.
Fonte di acqua	1L'utente è tenuto a configurare la fonte d'acqua per l'apparecchiatura nel sito di installazione, la pressione dell'acqua non è inferiore a 0,2 MPa e il rubinetto a 4 punti è installato. 2La posizione del rubinetto non deve essere superiore a 2 metri dall'apparecchiatura.
