Testatore di impatto di pendolo a bassa energia IEC 60898 per la prova di interruttore e presa
| Applied Standard: | IEC 60898-1 | Impact Mass: | 150±1g (200g) |
| Mounting Bracket Mass: | 10 ± 1 kg | Mounting Bracket Size: | 175*175*8 mm |
| Sample Range: | Tipo di montaggio del pannello/rail/intaglio/pannello | Impact Head: | R10 Poliammide, durezza HR100 |
| Mounting brackets: | Può ruotare ± 90° | Position regulation: | Regolabile 100～100mm |
| High Light: | IEC 60898 Tester di impatto del pendolo,Testatore di impatto di pendolo a bassa energia,Tester di impatto del pendolo del interruttore di circuito |
||
Testatore di impatto di pendolo a bassa energia IEC 60898 per la prova di interruttore e presa

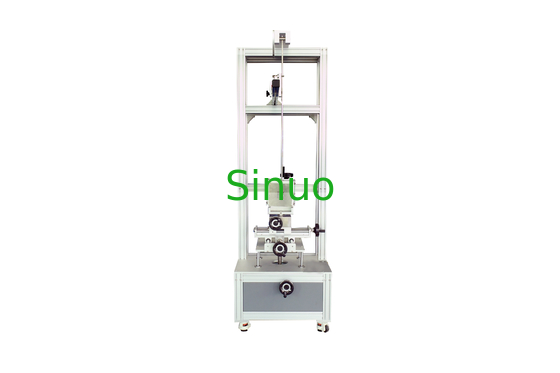

Visualizzazione del prodotto:
Questa apparecchiatura per la prova di impatto con pendolo a bassa energia è progettata per eseguire prove di resistenza meccanica agli urti in conformità alle norme IEC 61009-1:2012 e IEC 60898-1:2015.È applicabile alle prese di interruttore, interruttori, contattori, scatole di installazione e altri dispositivi elettrici montati su pannelli e rotaie che possono essere sottoposti a sollecitazioni meccaniche durante l'uso normale.
Utilizzando un principio di pendolo da 1 metro (test Eha), il martello d'urto viene rilasciato da un'altezza definita, fornendo un impatto preciso sul campione di prova attraverso la conversione dell'energia gravitazionale.Questo simula le scosse meccaniche del mondo reale per valutare la durata e la sicurezza strutturale delle parti esposte.
Caratteristiche chiave:
Conformità standard: IEC 61009-1:2012, IEC 60898-1:2015
Non è necessario installare: progettazione a terra, pronta per l'uso
supporto di montaggio flessibile: completamente regolabile nelle direzioni X, Y e Z (± 100 mm) e in grado di ruotare di ± 90° attorno agli assi orizzontali e verticali
Test di impatto mirato: l'angolo di rilascio può essere regolato per colpire le superfici anteriori o laterali del campione
Supporto per campioni versatili: compatibile con il montaggio del pannello, il montaggio della rotaia e gli interruttori di circuito inseriti
Parametri tecnici:
| Modello | SN2507 |
| Intervallo di campionamento applicabile | Dispositivo di montaggio a pannello, di montaggio a rotaia, intagliato, di montaggio a pannello |
| Testa dell'elemento d'impatto | R10 poliammide, durezza HR100 |
| Massa dell'elemento d'impatto (massa equivalente) | 150±1 g ((200 g) |
| Qualità del supporto | 10 ± 1 kg |
| Sistemi di montaggio | Può ruotare ±90° attorno alla piastra di montaggio, la piastra di montaggio può ruotare ±90° attorno all'asse verticale, X, Y, Z tre assi possono essere regolati |
| Regolamento della posizione | Corsetta X-100100mm, Y-100100mm, Z-100100mm regolabile a corsa |
| Pendolo oscillante | un pendolo in acciaio di lunghezza 1000±1 mm, massa 100±1 g, diametro esterno di 9 mm e spessore della parete di 0,5 mm |
| Altezza di impatto | 0-500 mm, visualizzazione in scala (corrispondente conversione dell'angolo) |
| Placca di montaggio dell'interruttore | 175*175*8 cartone laminato |
| Fabbricazione del campione |
Fabbricazione per il montaggio di interruttori non chiusi
Dispositivi di montaggio
|
| Dimensione | 860 mm × 650 mm × 2000 mm |
| Peso | Circa 140 kg. |
| Energia /J | 0.14 | 0.2 | (0,3) | 0.35 | (0,4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| Massa equivalente/kg | 0.25 | (0,2) | 0.25 | (0,2) | 0.25 | (0,2) | (0,2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| Altezza di caduta ± 1% mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| Nota 1, cfr. nota 3.2.2Nota 2: l'unità di energia di questa parte del joule (J) è derivata dall'accelerazione gravitazionale standard (g), il valore totale di g intorno: 10 m/s2. | |||||||||||||||
