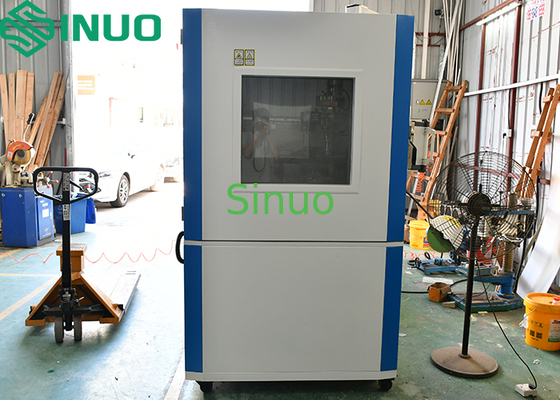

Camera di prova di sabbia e polvere che simula ambienti sabbiosi IEC60529 Figura 2

Camera di prova di sabbia e polvere che simula ambienti sabbiosi IEC60529 Figura 2

Informazioni sul prodotto:

Questa apparecchiatura è utilizzata per testare la resistenza dei prodotti elettrici ed elettronici, delle parti di automobili e motociclette, e delle guarnizioni alla penetrazione di sabbia e polvere.Simula ambienti sabbiosi naturali e artificiali per valutare le prestazioni del prodotto durante l'uso, stoccaggio e trasporto, contribuendo a identificare i potenziali danni causati dalle particelle in aria.

Norme conformi:IEC60529 figura 2 IP5X e IP6X, IEC60598-1-2008, IEC60335-1 clausola 22.1 ecc.

parametri tecnici:

1Condizioni di polvere

1.1 Intervallo di temperatura della polvere da forno: RT+10°C 60°C

1.2 Polvere fine: ≤ 75 μm

1.3 Polvere grezza: ≤ 150 μm

1.4 Concentrazione di polvere: 2 kg/m3

1.5 Dosaggio di polvere di talco: 2 ‰ 5 kg/m3

1.6 Metodo di soffiatura della polvere: da cima a fondo

2. Flusso d' aria e pressione

2.1 Velocità del flusso d'aria: ≤ 2 m/s

2.2 Misuratore del flusso d'aria: 1 ̇20 l/min

2.3 Intervallo di differenza di pressione negativa: -10 ~ 0 kPa (regolabile), la pressione dell'aria può essere regolata liberamente a -2 kPa, -5 kPa, -10 kPa

3. Filtrazione e rete

3.1 Diametro delle maglie metalliche: 50 μm

3.2 Distanza nominale tra le linee: 75 μm o ≤ 150 μm

4Controlli di tempistica (regolabili)

4.1 Tempo di scossa: 1 s ¢ 99 h

4.2 Tempo di prova: 1 s ¢ 99 h

4.3 Ciclo di controllo del soffiamento della polvere: 1 s ¢ 99 h

4.4 Tempo di vuoto: 1 s ¢ 99 h

5. Funzioni del controller

5.1 Tempo regolabile di soffiatura della polvere (stop / soffiatura)

5.2 Ciclo: regolabile arbitrariamente

5.3 Tempo di prova prestabilito: 0,1-9999,9 h (regolabile)

5.4 Controllo della potenza: On-Off-On

6- Meccanica ed elettrica

6.1 Ventilatore di circolazione: motore a basso rumore in lega chiusa, ventilatore centrifugo a più lame

6.2 Portamento di carico: 20 kg

6.3 Finestra di osservazione: 1 PC

6.4 Lampada di illuminazione: 1 PC

6.5 presa di corrente del campione: presa antipolvere AC220V / 16A

6.6 Sistema di controllo: PLC + touch screen

6.7 Sistema a vuoto: valvola di regolazione della pressione, ugello, set di regolazione della pressione, tubo di collegamento, pompa a vuoto

6.8 Sistema di riscaldamento della polvere: manicotto di riscaldamento della lamiera di mica in acciaio inossidabile

7. Costruzioni

7.1 Materiale della camera interna: pannello specchio in acciaio inossidabile SUS201

7.2 Materiale della camera esterna: piastra di ferro A3 rivestita con spruzzo elettrostatico

7.3 La struttura comprende: camera di prova, porta di aspirazione della polvere, dispositivo di soffiatura della polvere circolante, sistema di vuoto, valvola di flusso, sistema di riscaldamento, schermo protettivo, ecc.

8. Energia e ambiente

8.1 alimentazione: AC380V, tre fasi a cinque fili, 50 Hz, richiede un interruttore d'aria separato da 32 A con blocchi terminali, cavo di alimentazione: ≥ 4 mm2

8.2 Consumo di energia: 3 kW (senza carico)

8.3 Condizioni ambientali: temperatura (23±5)°C; umidità relativa 25%~70% RH; pressione atmosferica 86~106 kPa

9Protezione della sicurezza

9.1Protezione della sequenza di fase, protezione contro le perdite
