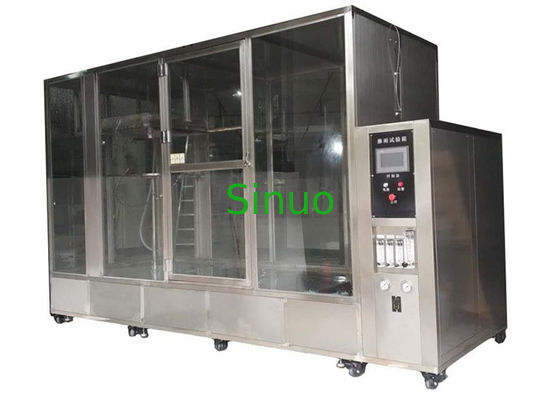

Camera di prova di impermeabilità IEC 60529 IPX1–IPX6 1800L con struttura in acciaio inossidabile SUS304

Camera di prova impermeabile IEC 60529 IPX1–IPX6 1800L con tubo oscillante per test di gocciolamento e ugelli a getto

Panoramica del prodotto

La camera di prova per la pioggia IEC 60529 IPX1–IPX6 è progettata per valutare se i prodotti elettrici ed elettronici, gli involucri e i componenti possono mantenere prestazioni affidabili in condizioni simulate di pioggia, gocciolamento d'acqua, spruzzi d'acqua e potenti getti d'acqua. Questo sistema riproduce accuratamente varie condizioni ambientali di pioggia per verificare il livello di protezione impermeabile dei prodotti durante la ricerca e lo sviluppo, il controllo qualità e la certificazione.

Ampiamente utilizzata in elettrodomestici, prodotti per l'illuminazione, quadri elettrici, componenti elettronici, componenti automobilistici, autobus, motociclette e altre apparecchiature, la camera garantisce un'adeguata verifica dell'affidabilità di impermeabilità del prodotto, il miglioramento del design e l'ispezione in fabbrica.

Caratteristiche:

1. Adatto per il test di valutazione di impermeabilità IPX1, IPX2, IPX3, IPX4, IPX5, IPX6 del prodotto.

2. L'involucro esterno è realizzato in lamiera d'acciaio di alta qualità nazionale e la superficie è verniciata con vernice a forno, che è bella e durevole.

3. La camera interna, la piattaforma girevole e il tubo oscillante sono tutti realizzati in lamiera di acciaio inossidabile SUS304# per garantire un uso a lungo termine senza ruggine.

4. Struttura della camera; serbatoio dell'acqua autonomo, l'acqua può essere fatta circolare; la valvola a galleggiante del serbatoio dell'acqua è installata nel serbatoio dell'acqua, che controlla automaticamente l'aspirazione dell'acqua; e l'apparecchiatura ha una funzione di rilevamento dell'allarme di basso livello dell'acqua.

5. C'è una finestra di osservazione trasparente (materiale in vetro temperato) sulla porta e l'illuminazione a LED all'interno della camera, facile per l'operatore per osservare il test interno.

6. PX12: Il serbatoio di gocciolamento è realizzato sottovuoto e in acciaio inossidabile. La posizione di contatto dell'ugello è realizzata in cono di ottone, che è facile per l'installazione dell'ugello di spruzzo.

7. IPX12: Ha la funzione di asciugatura ad aria compressa. Al termine del test, l'acqua in eccesso nel serbatoio di gocciolamento può essere rimossa per evitare l'incrostazione dell'acqua e bloccare il foro stenopeico. (Nota: gli utenti devono fornire l'alimentazione dell'aria).

8. IPX34: L'azionamento del tubo oscillante adotta un servomotore di alta qualità. La velocità e l'angolo di oscillazione sono regolabili con precisione. Non c'è alcun problema di fuoriuscita. (Fuoriuscita: causerà il malfunzionamento del tubo oscillante, il tubo oscillante colpirà l'albero centrale della piattaforma girevole e causerà danni all'apparecchiatura.)

9. L'ugello di spruzzo IPX3/4 e gli ugelli del tubo flessibile IPX5/6 sono realizzati secondo quanto segue:

10. Misure di filtrazione: filtro di alta precisione standard, in grado di filtrare efficacemente le impurità nell'acqua del rubinetto; il filtro può essere sostituito regolarmente.

11. Azionamento della piattaforma girevole: utilizzare un motore passo-passo di alta qualità, la velocità e l'angolo possono essere impostati sul touch screen (regolabile) e possono controllare automaticamente la rotazione positiva e negativa (avanti e indietro: adatto per il test di accensione del campione e per evitare l'avvolgimento del cavo).

12. La camera di prova è dotata di una presa di corrente per il campione (AC220, 10A). L'alimentazione del campione può essere controllata tramite programma: interruzione di corrente (0-999min) - alimentazione (0-999min) - interruzione di corrente (0-999min), adatta per il campione che deve essere acceso/spento durante il test.

13. Il tempo di prova può essere impostato sul touch screen. L'intervallo di impostazione è 0-999min (regolabile).

14. Il sistema di controllo principale adotta un touch screen da 7 pollici + PLC. I componenti elettrici adottano marchi importati come LS e Omron. Il processo di cablaggio è conforme ai requisiti degli standard nazionali. La disposizione della scheda elettrica è ragionevole, il cablaggio è solido e la marcatura è chiara.

15. La camera è dotata di una scatola di ricambi in linea, i ricambi comuni (come cacciaviti esagonali, elementi filtranti, aghi, ecc.) sono posizionati per una comoda conservazione e utilizzo.

Parametri tecnici:

Categoria	Articolo	Specifica
Test di gocciolamento IPX1–IPX2	Dimensioni della camera interna	1800 × 1800 × 1800 mm (L×P×A)
	Dimensioni esterne	circa 2500 × 3300 × 2600 mm (L×P×A)
	Dimensioni della piastra di gocciolamento	1200 × 1200 × 60 mm
	Distanza dal campione	200 mm
	Diametro del foro di gocciolamento	0,4 mm
	Spaziatura dei fori	20 mm
	Tasso di pioggia	1 ±0,5 mm/min ; 3 ±0,5 mm/min
	Piattaforma girevole	IPX1 piatto; IPX2 inclinazione di 15°
	Fonte d'aria	≥ 5 kg (fornito dall'utente)
Test del tubo oscillante IPX3–IPX4	Raggio di oscillazione	200 / 400 / 600 / 800 mm (opzionale)
	Distanza dell'ugello dal campione	200 mm
	Spaziatura dei fori	50 mm
	Angoli di spruzzo	120° (IPX3) / 180° (IPX4)
	Velocità di oscillazione	IPX3: 30°/s, 15 cicli/min; IPX4: 5 cicli/min
	Diametro del foro del getto d'acqua	0,4 mm
	Portata per foro	0,07 L/min ±5%
	Pressione di spruzzo	80–150 kPa
Test a getto IPX5–IPX6	Quantità ugelli	1 pz (IPX5) + 1 pz (IPX6)
	Diametro interno dell'ugello	IPX5: 6,3 mm / IPX6: 12,5 mm
	Distanza di spruzzo	2500–3000 mm
	Portata	IPX5: 12,5 ±0,625 L/min；IPX6: 100 ±5 L/min
	Pressione di spruzzo	30–200 kPa
	Durata dello spruzzo	3–9999 min
	Intervallo del timer	1–9999 min
	Visualizzazione della pressione	Manometro analogico
Struttura e materiali	Materiale della camera	Acciaio inossidabile SUS304 + vetro temperato
	Materiale del telaio	Acciaio inossidabile SUS304 (spazzolato)
	Sistema di spruzzatura	Pompa ad alta pressione + tubi di spruzzo in acciaio inossidabile
	Materiale del tubo di spruzzo	Acciaio inossidabile SUS304
	Velocità della piattaforma girevole	1–7 giri/min regolabile
	Carico della piattaforma girevole	20 kg
	Altezza della piattaforma girevole	300–600 mm regolabile
	Diametro della piattaforma girevole	200 / 400 / 1000 mm
	Sistema di circolazione dell'acqua	Serbatoio dell'acqua integrato + pompa in acciaio inossidabile a ricircolo
Sistema di controllo	Controller	Sistema di controllo touchscreen
	Impostazione del tempo di prova	1–999.999 min
	Azionamento della piattaforma girevole	Motoriduttore (velocità stabile)
	Azionamento dell'oscillazione	Motore passo-passo (oscillazione regolare)
	Misurazione del flusso	Misuratore di portata digitale
	Monitoraggio della pressione	Manometro analogico
	Controllo del flusso/pressione	Valvole manuali + indicatore digitale
Requisiti ambientali	Temperatura ambiente	10–35°C (media 24 ore ≤28°C)
	Umidità relativa	≤85% UR
Requisiti elettrici	Alimentazione	380 V, 50 Hz, trifase a cinque fili
	Consumo energetico	circa 5 kW
	Resistenza di terra	< 4 Ω
	Protezione di sicurezza	Protezione dalle perdite, protezione dalla sequenza di fase, allarme
Accessori standard	Misurino	1 pz
	Cinturino	1 pz
	Nucleo del filtro	2 pz
	Vassoio dell'acqua (Ø200 mm)	1 pz
	Vassoio inclinato	1 pz
	Tergi cristallo	1 pz
	Aghi di gocciolamento	150 pz
