ES7821 Ventilatori da terra/da tavolo/Comfort e regolatori Laboratorio di prova di efficienza energetica

ES7821 Torre/tavola/ventilatori e regolatori di comfort Laboratorio di prova di efficienza energetica

Applicazione delle norme:

ES 7821 "Ventilatori e regolatori di comfort per uso domestico e simili - Metodi di misurazione delle prestazioni"

Questo laboratorio di prova dell'efficienza energetica per ventilatori e regolatori di torre/tavola/comfort è stato sviluppato in conformità alla norma IEC 60879:2019, ES 7821:2024, e altre norme applicabili. Esso consente di misurare con precisione gli indicatori chiave di prestazione, compresa la velocità dell'aria, il flusso d'aria, la velocità di rotazione, il consumo di energia e l'efficienza energetica,per diversi tipi di ventilatori quali ventilatori da tavoloIl sistema supporta l'acquisizione e l'analisi dei dati per la valutazione dei prodotti dei ventilatori, l'ispezione della qualità e la ricerca e lo sviluppo.

Visualizzazione del sistema:

Questa soluzione di prova adotta unaconfigurazione compatta a camera singolae contiene unmodulo di misurazione del flusso d'aria dedicato, garantendo un'elevata precisione e stabilità a lungo termine nella valutazione delle prestazioni.pannelli isolanti rigidi in poliuretano di spessore 100 mm, combinato conlamiere di acciaio rivestite a colori di 0,6 mm a doppio lato, offrendo un'ottima ritenzione termica e un ambiente di prova stabile.

Per garantire un controllo ambientale preciso, il sistema è abbinato ad ununità di condizionamento dell'aria esterna indipendente. integrando funzioni di raffreddamento, riscaldamento e umidificazione, la camera di prova può mantenerecondizioni di temperatura e umidità molto precise, soddisfacendo pienamente una vasta gamma di scenari di prova.

Asala di controllo e di funzionamento separataè disposta al di fuori della camera di prova per ospitare postazioni di lavoro per ufficio, armadi di alimentazione e controllo integrati e apparecchiature di alimentazione a frequenza variabile.Questa stanza ausiliaria è generalmente costruita dal cliente accanto alla camera utilizzandostrutture di pannelli modulari, offrendo flessibilità, facilità di installazione e utilizzo efficiente dello spazio.

L'intero processo di prova è gestito da unsistema di controllo basato su computer, che consente agli operatori di eseguire le prove da remoto senza interferire con il campo interno del flusso d'aria.raccolta, archiviazione e analisi dei dati in tempo realeUna volta completati i test,risultati delle prestazioni del flusso d'aria e valutazioni dell'efficienza energeticasono generati automaticamente, garantendo un'elevata ripetibilità, una maggiore efficienza e una gestione semplificata dei dati.

.

UUT

* Ventilatore da tavolo

* Ventilatore da pavimento

* Ventilatore a piedistallo

* Fornitura di alimentazione: AC 0~250V regolabile senza gradini, ± 1%

Contenuto della prova

* Velocità del vento: ventilatore a piedistallo, ventilatore a pavimento, ventilatore da tavolo

* Volume dell'aria: ventilatore a piedistallo, ventilatore a pavimento, ventilatore da tavolo

* Velocità di rotazione: ventilatore a piedistallo, ventilatore a pavimento, ventilatore da tavolo

* Potenza di ingresso: ventilatore a piedistallo, ventilatore a pavimento, ventilatore da tavolo

* Valore dell'efficienza energetica: ventilatore a piedistallo, ventilatore a pavimento, ventilatore da tavolo

Precisione della prova

* Volume d'aria: una volta installato, la deviazione tra i tre risultati delle prove e il valore medio è di ± 3%.

Parti di comando elettriche principali:

Nome del dispositivo	Accuratezza e grado	Foto di riferimento
Armadio di alimentazione e controllo	Marchio: Sinuo
Sensore di temperatura e umidità	Marca: DIHUI Modello:DSWP-T5W1 Indicare il punto decimale: 0,01 °C Precisione dello strumento: 0,5 °C Umidità: ± 3% RH
Anemometro	Marchio: OMEGA Modello:HHF142B Intervallo: da 40 a 7800 FPM Accuratezza dello strumento: Accuratezza ± 1 %
Sensore di pressione dell'aria	DWSP-T5W1
Modulo di acquisizione dei parametri elettrici	Marchio: Yokogawa Modello: WT310 Precisione: 0,1%
Calcolatore industriale	Marchio: ADVANTECH Modello: IPC-610L+SIMB I5-2400 8G 500 GSSD





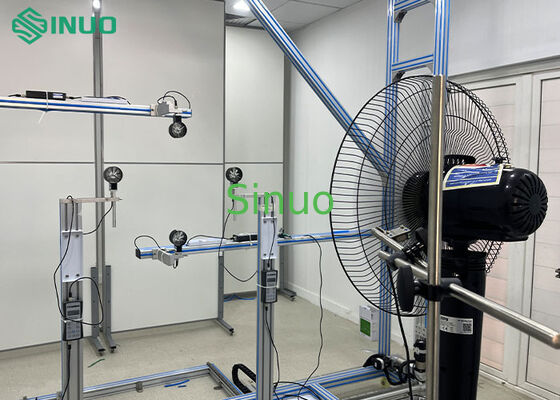

Foto in loco per riferimento







Principali vantaggi del prodotto



• Progettato e personalizzato in base alle esigenze specifiche del cliente, questo sistema di prova è destinato principalmente a:valutazione delle prestazioni dei ventilatori da tavolo, dei ventilatori da pavimento e dei ventilatori da piedistallo, che copre una vasta gamma di scenari di applicazione.

• Rispetto alle piattaforme di prova convenzionali, il sistema offremaggiore precisione di misurazione, uscita di dati affidabile e coerente, cicli di prova più brevi e funzionamento semplificato, offrendo ancheminore consumo energetico e minore investimento iniziale.

• Il sistema presenta unarchitettura di controllo automatico a doppio stratocon un funzionamento basato su computer e una protezione dei dati indipendente, che garantisce la stabilità operativa a lungo termine e un controllo facile da usare,prevenire efficacemente la perdita di dati o l'interruzione dei test causata da incidenti del computer, riavviamento o errori dell'operatore.registrazione simultanea dei dati grezzi, visualizzazione in tempo reale della curva di processo, calcolo automatico, stampa dei rapporti, e la visualizzazione dei risultati.formati specificati dal cliente.

• Unprogettazione ottimizzata della sala di prova ad alta efficienza energeticaIl meccanismo di stabilizzazione rapida consente al sistema di raggiungere condizioni di funzionamento costanti.entro circa 2,5 ore.

• Tutti i componenti chiave sono provenienti damarchi riconosciuti a livello internazionale, garantendo un'eccellente affidabilità e un basso tasso di guasto.Sensori DIHUI, la velocità del flusso d'aria è monitorata utilizzandoStrumenti di prova o STI, e il controllo del movimento è gestito daMotori passo e servomotori di marca giapponese o alternative di alte prestazioni equivalenti.

• La sala di prova sottolineafunzionamento ad alta efficienza e risparmio energetico, utilizzandotecniche di recupero del calore e strategie di controllo a più livelliin sezioni selezionate per ridurre significativamente il consumo di energia durante il funzionamento a lungo termine.

• La struttura complessiva è caratterizzataaspetto pulito e moderno, costruito conpannelli isolanti di marca notautilizzato comunemente nelle applicazioni di stoccaggio a freddo, che offre prestazioni termiche superiori e una finitura esterna liscia e piatta.

• Progettata per la durata, la sala di prova supportafunzionamento continuo a lungo termine con elevata affidabilità, raggiungendo uncon una durata di vita superiore a 10 anniin condizioni normali di utilizzo.

• I risultati dei test dimostrano un'ottima coerenza con i laboratori di riferimento nazionali, condeviazioni di confronto controllate entro il 3%, che soddisfano pienamente i criteri tecnici perle domande di accreditamento nazionale del laboratorio e di licenza di produzione.



Display dell' anemometro
