Sistema di prova del consumo della lavatrice a 4 stazioni
| UUT Type: | Lavatrici | Main Temp.&Huim.: | tipicamente 23°C e 65% di umidità relativa |
| Horizontal Temperature Nonuniformity: | ≤±1°C (10°C-45°C) | Vertical Temperature Gradient: | ≤±0,5°C/m (16°C-45°C) |
| Wind Speed: | ≤0,25 m/s | Test Station: | 4 stazioni |
Questo laboratorio utilizza pannelli di camera isolati e un'unità di ritrattamento dell'aria per fornire un ambiente stabile di temperatura e umidità per la prova delle prestazioni della lavatrice.Utilizzo di un sistema di acqua a temperatura costante e dei relativi sistemi di misurazione e controllo, le unità sottoposte a prova possono funzionare continuamente a una temperatura di 23±2°C e un controllo dell'umidità del 65%±5%.Questo impianto fornisce le condizioni necessarie per testare il consumo energetico della lavatrice e altre prove di prestazione.
Questo progetto, un laboratorio di prestazioni delle lavatrici, comprende principalmente tre stazioni di prova per lavatrici e una stazione di prova per una macchina di riferimento.L'obiettivo è quello di istituire un laboratorio all'avanguardia in grado di testare le lavatrici, migliorando i tassi di qualificazione dei prodotti e la competitività del mercato.

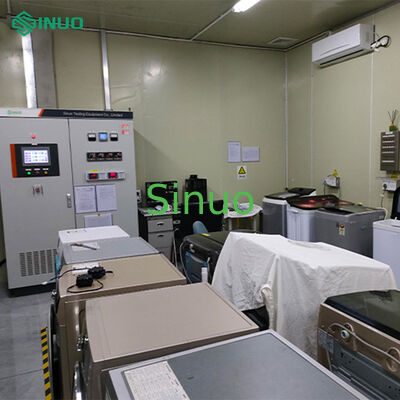

Il laboratorio si estende su una superficie di circa 51 m2 ed è costituito da una sala prove e da una sala attrezzature, in grado di effettuare prove di prestazione della lavatrice.Questo laboratorio può eseguire test in tre stazioni contemporaneamente.La costruzione del laboratorio comprende principalmente le seguenti parti:
- Sala della camera di prova
- Unità di refrigerazione e di raffreddamento
- Sistema di controllo ambientale
- Sistema di approvvigionamento idrico a temperatura e pressione costanti e sistema di tubazioni
- Sistema di controllo
- Sistema di controllo della durezza dell'acqua
- Sistema di misurazione (le stazioni di prova possono misurare la temperatura, la pressione, la durezza dell'acqua e i parametri elettrici dell'acqua di entrata)
- Ingegneria dei sistemi di alimentazione elettrica e della distribuzione di energia secondaria
- Progettazione, installazione e messa in servizio
- Requisiti di temperatura ambiente della sala di prova: 10°C-35°C, in genere 23°C, con una precisione di controllo di ±1°C
- Requisiti di umidità ambientale nella sala di prova: 55% RH-75% RH, in genere 65% RH, con una precisione di controllo del ±2% RH
- Uniformità della temperatura: non uniformità della temperatura orizzontale: ≤±1°C (10°C-45°C)
- Gradiente di temperatura verticale: ≤ ± 0,5°C/m (16°C-45°C), ≤ 1,2°C/m altrimenti
- Velocità del vento: ≤ 0,25 m/s
- Controllo della tensione di alimentazione: ±1%
- Requisiti di temperatura dell'approvvigionamento idrico: 10°C-60°C, regolabile entro ±1°C; è possibile anche l'approvvigionamento idrico diretto
- Pressione dell'approvvigionamento idrico: (0,03MPa-1,2MPa), regolabile entro ±0,02MPa, in genere 0,24MPa ±0.02
- Stabilità della temperatura dell'acqua: ≤ ± 2,0°C
- Intervallo di durezza dell'acqua: (0,1 ∼3,0 mmol/L) ± 0,2 mmol/L, regolabile manualmente
- Strumenti elettrici: corrente, tensione, potenza, ecc., livello 0,25, gamma di tensione 0-600V, corrente 0-20A, precisione: ±0,5%
- Acquisizione di temperatura: ± 0,1°C, risoluzione: 0,01°C
- Precisione di controllo dell'umidità: ± 3%RH
- Consumo energetico: ±0,5%; unità: 0,001 kWh
- Corrente: 0-20A, precisione: ≤±0,5%
- Tensione: 0-300V, precisione: ≤±0,5%, 0-330V, precisione: ≤±0,5%
- Potenza: 0-4kW, precisione: ≤±0,5%
- Pressione di approvvigionamento idrico, precisione: ≤±0,02MPa
- Consumo di energia
- Consumo d'acqua
- Rapporto di lavaggio
- Tasso di usura del lavaggio
- Performance di disidratazione
- Performance di risciacquo
- Sala di prova: strato isolante di poliuretano di 100 mm di spessore, pannelli di acciaio rivestiti di colore a doppio lato di 0,6 mm di spessore
- pannelli di poliuretano ignifughi con una densità di schiuma non inferiore a 38 kg/m3 e una resistenza alle fiamme di B1
- Dimensioni della sala di prova: L6000mm x W3000mm x H3200mm; le dimensioni specifiche possono essere regolate in base alle condizioni reali
- Stazioni di prova: 4 stazioni, stazioni di lavoro in acciaio inossidabile
- Porta della sala di prova: W1200mm x H2200mm, senza soglia, con finestra di osservazione
- Illuminazione: sono installate quattro lampade fluorescenti a doppio tubo, a prova di nebbia e a prova d'acqua (con coperture protettive)
- Una presa di riserva di corrente alternata monofase è installata sul muro (alla porta)
- La sala di prova ha un cartello che indica l'operazione di prova
- soffitto: pannelli di alluminio perforati di 600x600 mm per garantire una distribuzione uniforme dell'aria
- Il pavimento della sala di prova è in cemento, impermeabile, pavimentato con piastrelle antiscivolo e ha scanalature
- Unità di trattamento dell'aria: alloggiamento in acciaio inossidabile (1 unità)
- Fornitura d'aria: soffiatori centrifugabili (2 unità)
- Chiller raffreddato ad acqua: 1 unità
- Dispositivo di riscaldamento: riscaldatore elettrico in acciaio inossidabile, regolatore di potenza trifase, facile da smontare e mantenere
- Controllo dell'umidificazione: tubo elettrico di umidificazione in acciaio inossidabile, regolatore di potenza trifase, serbatoio dell'acqua in acciaio inossidabile con coperchio rimovibile e lavabile per una facile rimozione della scala (1 unità)
- Dispositivi di protezione: 1 set per la pressione dell'aria, la sovra-temperatura, la chiusura dell'acqua, l'alta e bassa pressione e la sovra-corrente
| - No, no, no, no. | Nome | Modello |
|---|---|---|
| 1 | Compressore | Scorrere |
| 2 | Condensatore | R22, raffreddato ad aria con pinne |
| 3 | Asciugatrice di filtri | Serie EK |
| 4 | Vetro visivo | Serie HMI |
| 5 | Valvola di espansione elettronica | Serie F |
| 6 | Valvola solenoide | Serie 200RB |
| 7 | Valvola a mano | Serie BM |
| 8 | tubi di ramificazione | ¢3 |
| 9 | Evaporatore a pinne di alluminio | Fogli di alluminio idrofili |
| 10 | Indicatore di pressione | -1 ~ 3,0 MPa |
| 11 | Misuratore di bassa pressione | -1,0 -1,6 MPa |
| 12 | Protezioni ad alta e bassa pressione | PS2-L7A |
| 13 | Separatore di olio | Serie A-WZ |
| 14 | Separatore di gas | Serie SA |
| 15 | Altre valvole | --- |
- Due serie di alimentatori a regolazione a frequenza variabile a tre fasi: 15kVA, tensione regolabile 0-400V, risoluzione 0,1V, frequenza 50/60Hz
- Fornitori di alimentazione per lavatrici e macchine di riferimento
- Tutte le tensioni di alimentazione sono programmabili
Ogni postazione di lavoro dispone di un sistema di approvvigionamento idrico a tre vie, due delle quali sono sistemi di approvvigionamento idrico a temperatura e pressione costanti, inclusi serbatoi di acqua fredda e serbatoi di acqua calda.Temperatura e pressione dell'acqua regolabiliLa prima è l'approvvigionamento idrico; tutte le pompe d'acqua sono pompe in acciaio inossidabile del sud.
